Name: Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 oddělovací reléový zesilovač 1 ks
Brand: Phoenix Contact
SKU: 3580213
Availability: BackOrder

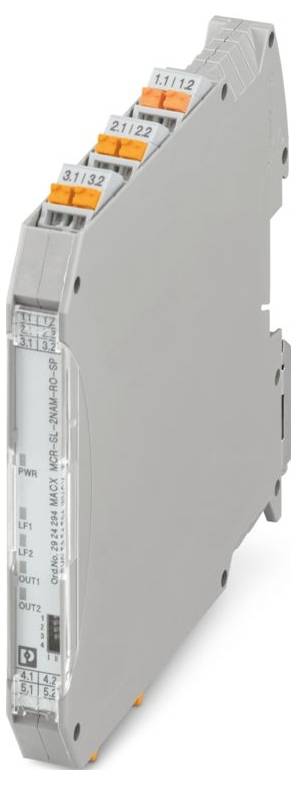

Štíhlý, šedý elektronický modul s oranžovými konektory a označenými sekcemi pro vstupy a výstupy, používaný v průmyslové automatizaci.

Ilustrační obrázek

Kategorie produktu

oddělovací reléový zesilovač

Typ

MACX MCR-SL-2NAM-RO-SP

Rozm.

(d x š x v) 113.7 x 12.5 x 107.9 mm

Připojení

Push-in připojení pružinovou svorkou

Výstupní signál (napětí)

250 V AC; 120 V DC; 30 V DC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 731,40 Kč / kus)

3 731,40 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Skupina produktů: MACX Analog
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14;24... 22 (TWIN kabelová dutinka bez plastové objímky); 20... 16 (TWIN kabelová dutinka s plastovým pouzdrem)
Šířka: 12,5 mm
Výška: 107,9 mm
Hloubka: 113,7 mm
Barva: Šedá (RAL 7042)
Materiál pouzdra: PA 6.6-FR
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP20 (není hodnoceno UL)
Teplota okolí (provoz): -40 °C ... 42 °C; -40 °C... 49 °C (snižování)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 2000 m (technické údaje se vztahují k nadmořské výšce ≤ 2000 m nad NN. Pro výškové polohy >2000 m nad NN viz datový list.)
Normy/předpisy: GB/T 3836.1; GB/T 3836.3; GB/GB 3836.8
Poznámka: Navíc EN 61326-1
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Délka odizolování: 10 mm
ATEX: NORMA ATEX
IECEx: IECEx
Označení: Z52Ex ec NC IIC T4 GC
UL, USA/Kanada: UL, USA/Kanada
Maximální ztrátový výkon při jmenovitých podmínkách: < 1 W.
Ztrátový výkon: 1 W
Rozsah napájecího napětí: 19,2 v DC... napájení 18 - 30 V DC
CE: CE
Certifikát: BY/112 02.01 TP012 103.01 00078
Signál: Signál
Spínací frekvence: ≤ 20 Hz (bez zatížení)
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Rušivé vyzařování: Rušení
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Ovlivňování vedením: Ovlivňování vedením
Loďařský průmysl: Loďařský průmysl
INMETRO: INMETRO
Odolnost: EN 61000-6-2; EN 61326
SPÍNACÍ NAPĚTÍ MAXIMÁLNĚ: 250 V AC (2 A); 120 V DC (0,2 A); 30 V DC (2 A)
Zobrazení stavu: Zelená LED (napájecí napětí); žlutá LED (stav sepnutí); červená LED dioda (chyba vedení)
Označení: Rušení šířené vedením
Galvanické oddělení vstupu a výstupu: Ano
Použití: Digitální IN
Napájení
Maximální odběr proudu: 35 mA (24 v DC)
Počet kanálů: 0
Zkratový proud 8 mA
Izolace: Bezpečné oddělení
Typ kontaktu: 1 spínací kontakt pro každý kanál
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: B
HUMIDITY: B
Vibrace: A
EMC: B
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 60 v AC/DC (napájení, vstup / výstup)
Zkušební napětí: 2,5 kV AC (50 Hz, 60 s)
Flexibilní průřez vodiče (2 vodiče stejného průřezu): 0,25 m²... 0,34 m² (TWIN kabelová dutinka bez plastové objímky); 0,5 mm² ... 1,5 mm² (TWIN kabelová dutinka s plastovým pouzdrem)
Bezpečnostní údaje: Bezpečnostní údaje
Data: Data
Funkčnost
Materiál kontaktu: AgSnO2, tvrdé zlacení
CCC / Čína-EX: CCC / Čína-EX
GB standard: GB standard
Počet výstupů: 2
Safety Integrity Level (sil): 2
Jmenovité napájecí napětí: 24 v DC -20 % ... +25 %
Galvanické oddělení: 3-cestné oddělení
Příkon: < 1 W
Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Konfigurace: DIP spínač
Počet vstupů: 2
Spínání: Relé: Spínání: Relé
EX-Installation (EPL): GC; div. 2
EAC EX: EAC EX
Kritérium pro posouzení: A
Galvanické oddělení vstup/výstup IEC/EN 60079-11: Galvanické oddělení vstupu/výstupu IEC/EN 60079-11
Safety Integrity Level (sil, IEC 61508): Safety Integrity Level (sil, IEC 61508)
Bezpečnostní data: IEC 61508 - Low Demand: Bezpečnostní data: IEC 61508 - Low Demand
Systematic Capability: Systematic Capsability
Rozsah nadmořské výšky (≤ 2000 m): Rozsah nadmořské výšky (≤ 2000 m)
Rozsah nadmořské výšky (≤ 3000 m): Rozsah nadmořské výšky (≤ 3000 m)
Výškový > rozsah: 4000 m... 5000 m
Rozsah nadmořské výšky (≤ 4000 m): Rozsah nadmořské výšky (≤ 4000 m)
Rozsah nadmořské výšky (≤ 5000 m): Rozsah nadmořské výšky (≤ 5000 m)
Napětí naprázdno: 8 v DC
Detekce chyb v vedení: < 0,05 mA... 0,35 mA (přerušení vedení);< 100 Ω... 360 Ω (zkrat); zapnutí/vypnutí pomocí DIP spínače
Galvanické oddělení vstup/napájení, konektor sběrnice IEC/EN 60079-11: Galvanické oddělení vstupu/napájení, konektor sběrnice IEC/EN 60079-11
Galvanické oddělení vstup/napájení, konektor sběrnice IEC/EN 61010-1: Galvanické oddělení vstupu/napájení, konektor sběrnice IEC/EN 61010-1
Galvanické oddělení výstup 1/výstup 2/vstup, napájení, konektor sběrnice IEC/EN 61010-1: Galvanické oddělení výstup 1/výstup 2/vstup, napájení, konektor sběrnice IEC/EN 61010-1
Galvanické oddělení výstup 1/výstup 2/vstup/napájení, konektor sběrnice na DIN lištu: Galvanické oddělení výstup 1/výstup 2/vstup/napájení, připojení sběrnice na DIN lištu
Signál: NAMUR: Signál: NAMUR
Použitelné vstupní zdroje: Iniciátory přiblížení NAMUR (IEC/EN 60947-5-6); beznapěťové spínací kontakty; odolné spínací kontakty
Spínací práh „0" signál proud: < 1,2 mA (blokovací)
Spínací práh „1“ signál proud: > 2,1 mA (vodivý)
Spínací hystereze: < 0,2 mA
Spínací výkon: Max. 500 VA
Doporučené minimální zatížení: 5 v / 10 mA
EAC EX: EAC EX

Typ: MACX MCR-SL-2NAM-RO-SP

Kategorie produktu: oddělovací reléový zesilovač

Rozm.: (d x š x v) 113.7 x 12.5 x 107.9 mm

Připojení: Push-in připojení pružinovou svorkou

Výstupní signál (napětí): 250 V AC; 120 V DC; 30 V DC

Výstupní signál (proud): 2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)

Vstupní signál (napětí): 8 V DC

Obsah: 1 ks

Konfigurace: DIP spínač

Šířka: 12.5 mm

V: 107.9 mm

Délka: 113.7 mm

Max. okolní teplota: 49 °C

Min. okolní teplota: -40 °C

Napájecí napětí (num.): 24 V/DC

Napájecí napětí U(B): 19.2 V DC ... 30 V DC

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

Hloubka: 113.7 mm

: IP20

Spínací napětí: 250 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 oddělovací reléový zesilovač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 oddělovací reléový zesilovač 1 ks

Popis

Dělicí zesilovač NAMUR, 2kanálový k provozu indikátorů a spínačů. Signály jsou přenášeny přes reléové výstupy (spínací kontakt) do úrovně řízení. Rozpoznání chyby vedení, galvanické 3-cestné oddělení, sil 2, připojení Push In.
