Name: Phoenix Contact IL EC BK-PAC 2702507 sběrnicový spínač 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

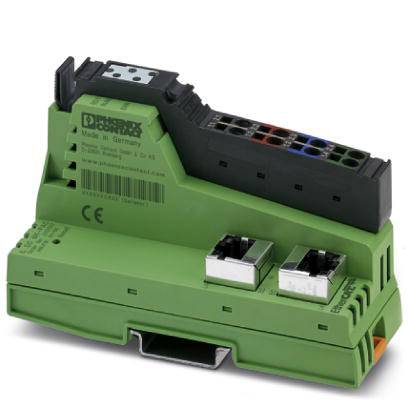

Zelené elektronické zařízení s přípojnými konektory a černou horní částí, vhodné pro použití v rozvodových skříních.

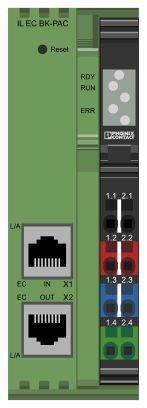

Zelený elektronický modul se dvěma ethernetovými porty dole. Nahoře jsou stavové LED indikátory pro 'RDY', 'RUN' a 'ERR'.

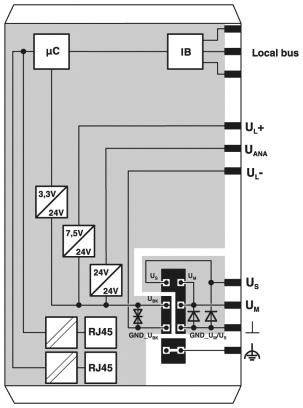

Schéma elektrického modulu s mikrokontrolerem, několika porty RJ45 a napájením 24V, zobrazující propojení a sběrnicové vedení.

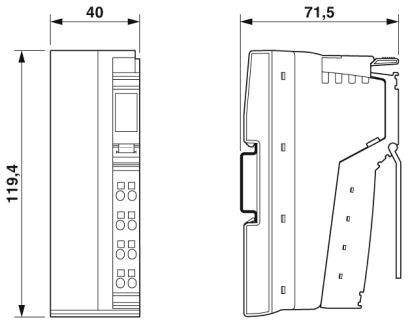

'Technický výkres zařízení s rozměry: výška 119,4, šířka 40 a hloubka 71,5. Přední a boční pohled na zařízení.'

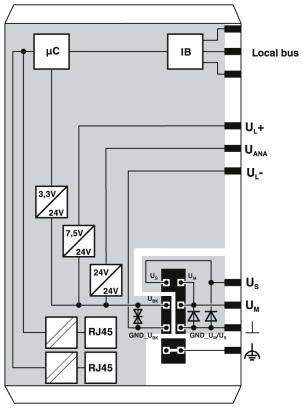

Schéma elektrického modulu s různými konektory, včetně zásuvek RJ45, mikrokontroléru ('µC') a sběrnicového připojení.

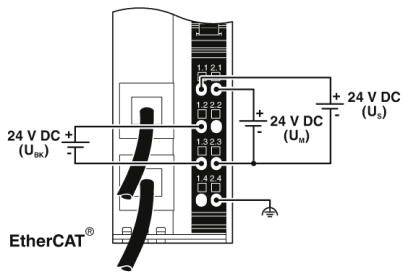

Schéma zapojení ukazuje elektrické přípojky pro 24 V DC na zařízení s rozhraním EtherCAT. Připojení jsou zřetelně označena jako U_BK, U_M a U_S.

1/6

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 949,00 Kč / kus)

6 949,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Barva: zelená
Čistá hmotnost: 169 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Přenosová rychlost: 100 MBit/s (fullduplex)
Příkon: typ. 1,7 W (celkem)

Kategorie produktu: sběrnicový spínač

Typ: IL EC BK-PAC

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 24 V/DC

V: 119.4 mm

Délka: 71.5 mm

Šířka: 40 mm

: IP20

Rozm.: (d x š x v) 71.5 x 40 x 119.4 mm

Připojení: RJ45, automatické nastavení

Max. odběr proudu: 70.6 mA

Číslo výrobce: 2702507

Montáž: Nosná lišta

Max. okolní teplota: +55 °C

Min. okolní teplota: -25 °C

Logické napětí UL: 24 V/DC

UKCA: Ano
