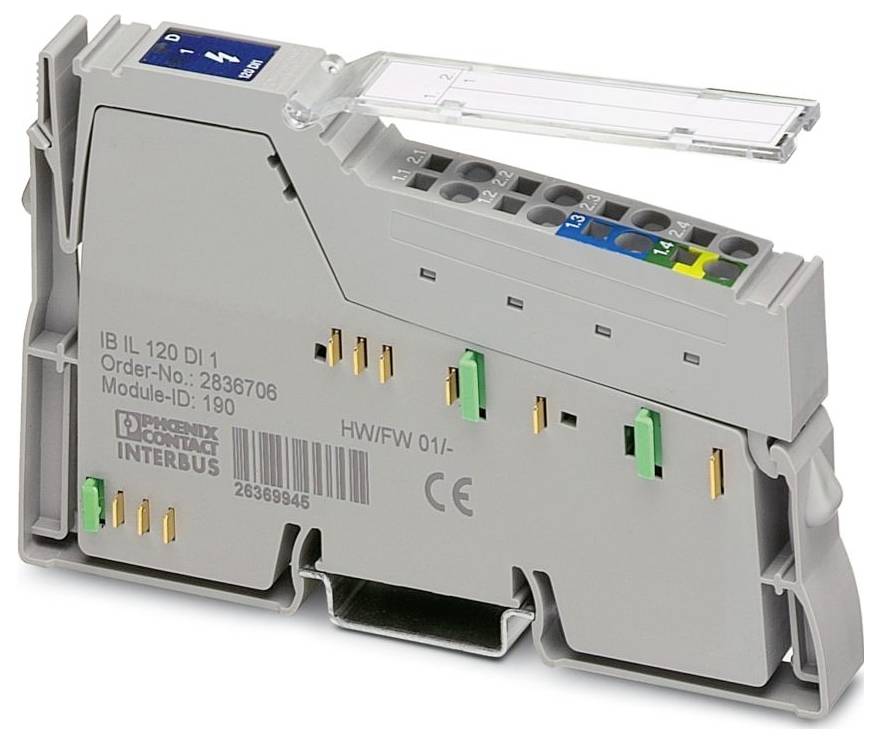

Ilustrační obrázek
Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitální modul 120 V/AC, 7.5 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 545,00 Kč / kus)
1 545,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Skupina výrobků: inline
- Provedení: modulární
- Připojení: Pružinové připojení
- Flexibilní průřez vodiče: 0,08 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,08 mm²... 1,5 mm²
- Průřez vodiče AWG: 28... 16
- Šířka: 12,2 mm
- Výška: 119,8 mm
- Hloubka: 71,5 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 55 °C
- Teplota okolí (skladování/přeprava): -25 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Přípustná vlhkost vzduchu (provoz): 75 %... 85 % (v rozsahu -25 °C... 40 až +55 °C> musí být přijata vhodná opatření proti zvýšené vlhkosti vzduchu ( 85 %)
- Označení připojení: inline připojovací zástrčka
- Délka odizolování: 8 mm
- Přenosová rychlost 500 kbit/s
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,2 W.
- TŘÍDA OCHRANY I (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 80 kPa... 160 kPa (až 2000 m/m)
- Rozsah dodávky: Včetně inline zástrčky a popisovacího pole
- Rozsah napájecího napětí: 108 v AC... 135 V AC
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 75 %... 85 % (může dojít k mírnému ponoření v krátkém časovém úseku na vnějším krytu)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: 0,25 A
- Připojení vodiče: Připojení vodiče
- Vstupní napětí: 120 V/AC
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Počet kanálů: 1
- Označení vstupu: Digitální vstupy
- Popis vstupu: IEC 61131-2 typ 1
- Počet vstupů: 1
- Digitální: Digitální:
- Rozsah vstupního napětí „0“ signál: 0 v AC... 40 V/ AC
- Rozsah vstupního napětí „1“ signál: 77 v AC... 135 V AC
- Napájení: Modulová elektronika: Napájení: Modulová elektronika
- Napájecí napětí 120 v AC
- Lokální sběrnice inline: Lokální sběrnicový systém inline
- Modul
- Identifikační kód (dez): 190
- Identifikační kód (Hex): BE
- Kód délky (Hex): C2
- Kód délky (doz): 194
- Procesní datový kanál: 2 bit
- Prostor pro zadání: 2 bity
- Výstupní adresa: 0 byte
- Délka registru 2 bitů
- Potřeba dat o parametrech: 1bajt
- Vyžaduje konfigurační data: 4 bajtů
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UIN: 120 V AC
- Jmenovitý vstupní proud při UIN: 8,1 mA (při jmenovitém napětí)
- Senzorový proud na každém kanálu: Max. 500 mA
- Potenciál: Napájení logiky (UL): Potenciál: Napájení logiky (UL)
- Potenciál: Napájení periferií: Potenciály: Napájení periferií
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 5 v z příchozích sběrnic / napájení 7,5 v (sběrnicová logika): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 5 v ze sběrnice / napájení 7,5 v (sběrnicová logika): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 7,5 v (logika sběrnice) / periferní rozsah: 2500 v AC, 50 Hz, 1 min
- Zkušební napětí: Kusová zkouška: 1200 v AC, 50 Hz, 1 min
- inline připojovací konektor: inline připojovací konektor
- Kategorie produktu
Digitální modul
- Typ
IB IL 120 DI 1-PAC
- Počet digitálních vstupů max.
1
- Maximální počet vstupů
1
- Počet vstupů
1 x
- Provozní napětí
120 V/AC
7.5 V/DC
- V
119.8 mm
- Délka
71.5 mm
- Šířka
12.2 mm
IP20
- Rozm.
(d x š x v) 71.5 x 12.2 x 119.8 mm
- Připojovací technika
3 vodiče
- Připojení
pružinová svorkovnice na DIN lištu
- Max. odběr proudu
0.25 A
- Číslo výrobce
2861917
- Provedení
Modulární
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-25 °C
- Logické napětí UL
7.5 V/DC
- Hloubka
70.430346 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitální modul 120 V/AC, 7.5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitální modul 120 V/AC, 7.5 V/DC
Popis
inline, digitální vstupní svorka, digitální vstupy: 1, 120 v AC, připojovací technika: 3 vodiče, přenosová rychlost v lokální sběrnici: 500 kbit/s, stupeň krytí: IP20, včetně inline zástrčky a pole popisování
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
