Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 startér motoru 24 V/DC Jmenovitý proud 2.4 A

Elektronické zařízení s šedým krytem a červenými tlačítky, pravděpodobně relé pro sledování elektrického proudu. Vlevo jsou viditelné připojovací svorky.
Ochranné spínací zařízení pro elektromotor: Zdroje proudu L1, L2, L3 propojeny se stykači K1, K2; Motor M zapojen přes pojistky F1-F4.

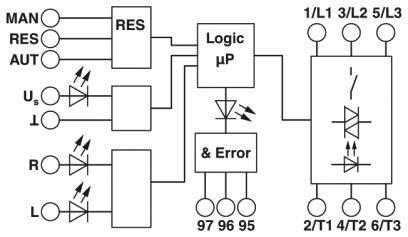

Diagram zobrazuje elektronický obvod s komponenty jako jsou logický mikroprocesor, LED indikátory poruch a několik vstupů a výstupů.

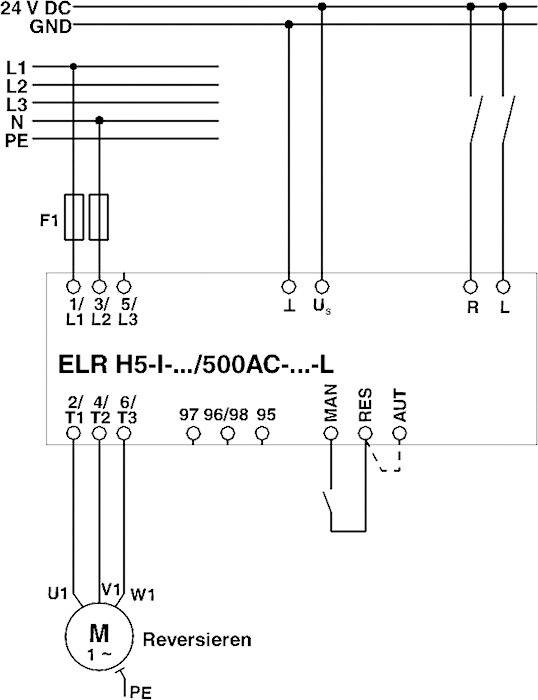

Schéma zapojení motorového řízení s komponenty: pojistka (F1), relé (ELR H5), motor (M), s přípojkami a ovládacími možnostmi (MAN, RES, AUT).
Schéma elektrického zařízení: zobrazuje zapojení a komponenty včetně spínačů, motoru (M1) a pojistek (F1, F2, F3) s napájením +24V DC.

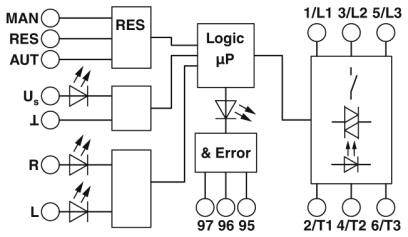

Schéma zapojení logické řídicí desky s mikroprocesorem a indikací poruchy, vstupy pro ruční ovládání a automatizovaný provozní režim.
Schéma zapojení s 24V DC, pojistkami F5, F4 a tranzistory T1, T2. Dva spínače K1, K2 zapojené paralelně vedou k zemi (GND).
Schéma elektromotoru se dvěma stykači (K1, K2) a čtyřmi pojistkami (F1-F4). Připojení k L1, L2, L3 a uzemnění (PE).
1/8
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 19. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (3 585,00 Kč / kus)
3 585,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Typ montáže: montáž na lištu
  • Stupeň krytí: IP20
  • Délka odizolování: 8 mm
  • Max. Nadmořská výška:< 2000 m
  • Síťová frekvence 50/60 Hz
  • Steuerspeisespannungsbereich: 19,2 V/DC - 30 V/DC
  • Bemessungssteuerspeisestrom: 40 mA
  • Označení vstup: řídicím vstupem vpravo a vlevo
  • Ztrátový výkon: 1,1 W - 3,3 W
  • Zobrazení provozního napětí: zelená LED
  • Zobrazení stavu: žlutá LED
  • Zobrazení chyb: červená LED
  • Označení připojení: ovládací obvod
  • Závit: šrouby M3
  • Druh Motorstarters: reverzní startér
  • Průřez vodiče: 0,2 mm² - 2,5 mm²
  • Průřez vodiče AWG: 24 - 14
  • Utahovací moment: 0,5 Nm - 0,6 Nm
  • Impulzní rázové napětí: 6 kV
  • Bemessungsisolationsspannung: 500 V
Napětí motoru

550 V/AC

Kategorie produktu

startér motoru

Připojovací proud

2.4 A

Provozní napětí

42 V/AC až 550 V/AC

Jmenovité napětí

24 V/DC

Aktivní fáze

3

Číslo výrobce

2905513

Jmenovitý proud

2.4 A

Jmenovitý proud - filtr

2.4 A

Typ

ELR H5-I-SC-24DC/500AC-2-L

Rozm.

(š x v x h) 22.5 x 107 x 114 mm

Připojení

šroubovací

Šířka

22.5 mm

V

107 mm

Hloubka

114 mm

Max. teplota

+70 °C

Min. teplota

-25 °C

22.5

107 mm

114 mm

0

0

0.18-2.4 A

ANO

19.2-19.2 V

IP20

Screw connection

DC

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 startér motoru 24 V/DC Jmenovitý proud 2.4 A

List technických údajů 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 startér motoru 24 V/DC Jmenovitý proud 2.4 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 startér motoru 24 V/DC Jmenovitý proud 2.4 A

Popis

Hybridní motorové startéry pro Reversieren od 3~ AC motory do 550 V AC, 24 V/DC vstup, 2,4 A výstupní proud, třída 10 vypínací charakteristikou, s omezenou přetížení funkce bez vyvážený monitorování a detekce výpadku fáze, a žádné Rozpoznávání podtížení.

Tento text byl přeložen strojově.
