Name: Phoenix Contact DC/AC invertor QUINT4-INV/24DC/1AC/600VA/USB, 600 VA, 24 V/DC -> 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

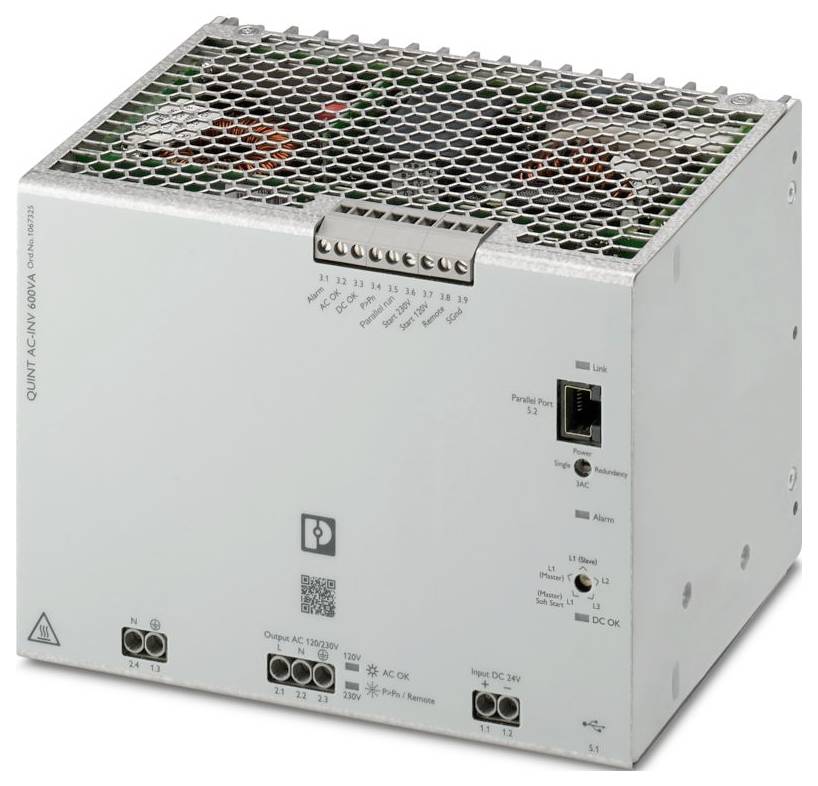

Phoenix Contact DC/AC invertor QUINT4-INV/24DC/1AC/600VA/USB, 600 VA, 24 V/DC -> 120 V/AC, 230 V/AC, 24 V-0

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (21 830,58 Kč / kus)

21 830,58 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: INVERTOR QUINT
Typ připojení: RJ45
Utahovací moment: 0,5 Nm 0,6 Nm
Šířka: 180 mm
Výška: 130 mm
Hloubka: 125 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 60 °C (> 50 ° C: 2,5 % / K)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-4-8
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: Kategorie přepětí
Stupeň znečištění: 2
Vibrace (provoz): 5 Hz 100 Hz, 0,7 g (EN 60068-2-6)
Délka odizolování: 8 mm
Frekvenční rozsah 0,15 MHz... 80 MHz
Značení: UL/C-UL seznam UL 61010-2-201
Třída ochrany: I
Výstupní napětí: 24 V
Počet rozhraní: 1
Frekvence 50 Hz; 60 Hz
Odběr proudu: typ. 23 a; max. 28 A
ÚČINNOST > 86 % (120 V AC);> 87 % (230 V AC)
JMENOVITÝ VÝSTUPNÍ PROUD (IN): 5 A (120 V AC); 2,6 A (230 V AC)
Zapojení v sériovém zapojení: ne
Ztrátový výkon při volnoběhu max.: typ. 21 W (120 V AC); TYP. 21 W (230 V AC)
Ztrátový výkon maximální jmenovitá zátěž: typ. 72 W (120 V AC); TYP. 66 W (230 V AC)
Možnost paralelního zapojení: Ano; max. 3
Vstup: ± 1 kV (symetrický); ± 2 kV (asymetrický)
Poloha: 3.x
Připojení vodiče: Připojení vodiče
tuhý: 0,2 m²... 1,5 mm²
flexibilní: 0,2 mm²... 1,5 mm²
Flexibilní s plastovým pouzdrem bez plastového krytu: 0,2 mm²... 1,5 mm²
Flexibilní s plastovým pouzdrem o tloušťce 0,2 mm m²... 1,5 mm²
Pevná (AWG): 30... 12
Výstup: ± 2 kV (symetrický); ± 4 kV (asymetrický)
Signál 30 a/m.
Označení připojení: 3.9
Funkce: Signální zemina
Signalerde SGnd: Signalerde SGnd
Referenční potenciál: Pro vstupy signálu a výstupy signálu
Počet fází: 1
MTBF (IEC 61709, SN 29500): 532525 H (40 °C)
Rozměry výrobku: Rozměry výrobku
Montážní rozměr
Materiál skříňky: kov
Provozní výška: ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 %
Šok: 20 g na směr místnosti (EN 60068-2-27)
UL: UL
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: ± 6 kV
Rychlost vybíjení vzduchu ± 8 kV
Poznámka: Kritérium a (B pro USB)
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: 10 v/m.
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Zatížení nárazem (Surge): Zatížení nárazem (Surge)
Ovlivňování vedením: Ovlivňování vedením
Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Účiník (cos phi): 0,8
Snižování: 50 °C... 60 °C (2,5 %/K)
Crest Factor: 2,8
Montážní vzdálenost doprava/doleva: 0 mm / 0 mm
Montážní vzdálenost nahoře/dole 50 mm / 50 mm
Zdánlivý výkon 600 VA
Vstupní napětí: 24 V/DC
Emise: Emise rušení podle EN 61000-6-4
Odolnost: Odolnost proti rušení podle EN 61000-6-2
Trvalý zátěžový proud: ≤ 20 mA
Signalizace: Paralelní run
Rozhraní: Paralelní port
Zámek: Háček
Fyzika přenosu: USB 2.0
Výstup signálu DC OK: Výstup signálu DC OK
Druh signalizace: Červená LED dioda
EN 61010-2-201: II
Koeficient zkreslení (THD): < 3 % (lineární zatížení);< 8 % (nelineární zatížení)
Hlava šroubu: Podélná drážka L
ROZSAH VSTUPNÍHO NAPĚTÍ DC: 20 V DC... napájení 18 - 30 V DC
Potenciálové oddělení: Ano
Délka kabelu max. 3 m.
Tvar výstupního napětí: Čistý sinus
Jmenovitý výstupní frekvence 60 Hz 50 Hz ±0,5 %
Činný výkon 480 W.
Provoz při přetížení sítě: 105 % (trvale); 120 %... 150 % (20 s / 5 s, poté vypnutí)
Elektronické omezení proudu > 2,5 x V (> 200 ms)
Vlastnosti: Možnost zablokování
Start signálu: Vstup signálu
Low-Signal: Spojení podle SGnd s < 2,7 kΩ
High-Signal: Otevřený (> 35 kΩ mezi Remote a SGnd)
Vstup signálu Remote: Vstup signálu dálkového
Výstup signálu AC OK: Výstup signálu AC OK
Spínací výstup: Tranzistorový výstup, aktivní
LED indikace stavu: Červená
Výstup signálu: Alarm: Výstup signálu
Výstup signálu > P PN: Výstup signálu P > PN
Paralelní run výstup signálu: Paralelní run výstup signálu

Vstupní napětí: 20 - 30 V/DC

Kategorie produktu: DC/AC invertor

Typ výstupního signálu: čistý sinusový

Výstupní napětí (min.): 120 V/AC
230 V/AC
24 V

: 600 VA

Vstupní napětí (offset): 24 V/DC

Výstupní frekvence: 60 Hz, 50 Hz

Vstupní proud (max.): 28 A

Hmotnost: 2.525 kg

Šířka: 180 mm

V: 130 mm

Hloubka: 125 mm

Typ: QUINT4-INV/24DC/1AC/600VA/USB

: IP20

UKCA: Ano
