Name: Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Paticový modul 230 V/AC
Brand: Phoenix Contact
SKU: 3562513
Availability: SoldOut

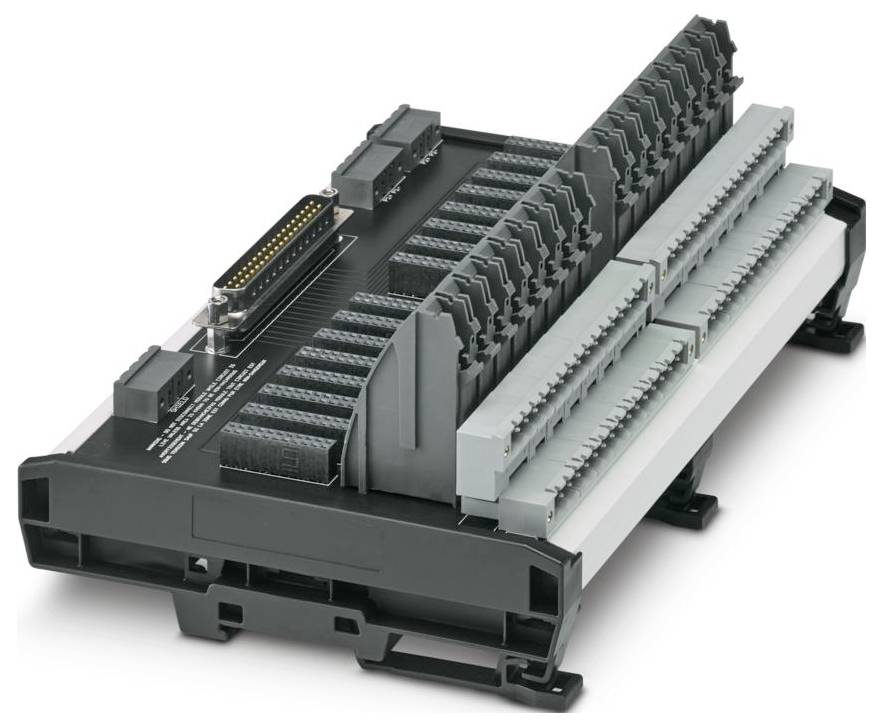

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Paticový modul 230 V/AC-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Celková cena (6 709,92 Kč / kus)

6 709,92 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: VIP I/o Marshalling
Počet pólů: 37
Typ připojení: Kolíková lišta D-SUB
Šířka: 199 mm
Výška: 142,3 mm
Hloubka: 78 mm
Barva: Šedá (RAL 7042)
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 70 °C
Nadmořská výška: 2000 m
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí II III
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 0 %... 95 % (bez rozmrazování)
Montážní poloha: Libovolná na nosnou lištu 35 mm podle EN 60715
ATEX: NORMA ATEX
IECEx: IECEx
Označení: Třída I, Div. 2 GROUPS A, B, C, D T4
Třída I, zóna 2, AEX ec IIC T4 GC
EX ec IIC T4 GC
Připojení dle normy IEC /EN
Certifikát: CSA 22CA800549X
Rozměry výrobku: Rozměry výrobku
UKEX: UKEX
Ukazatel stavu: ne
Počet kanálů: 16
Provozní napětí maximálně Umax: 30 v DC (P2 a polní svorky); 230 v AC (P2 a polní svorky); 30 v DC (P1 svorky); 30 v DC (D-SUB)
Ukazatel stavu: ne
Bezpečnostní údaje: Bezpečnostní údaje
Vstupní napětí UI: 30 v (na každý kanál)
Indukčnost li-Ion: 0 MH
Kapacita CI: 0 μF
Maximální bezpečnostní napětí okolo 253 v AC
Vstupní proud II: 1 a (na kanál)
CSA, USA/Canada: CSA, USA/Canada
Počet konektorů: 1
Max. Proudová zatížitelnost každé dva g: 3 a (polní signál); 1 a (řídicí kontakty)
Polorovina: Polníček
Úroveň řízení: Úroveň řízení
Max. Přípustný proud: 15 a (svorky P1 nebo P2)
Max. Přípustný celkový proud: 15 a (na modul)

Kategorie produktu: Paticový modul

Displej: Ne

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30, 230 V/DC, V/AC

Provozní napětí max.: 30 V/DC
230 V/AC

Provozní napětí: 230 V/AC

V: 142.3 mm

Délka: 78 mm

Šířka: 199 mm

: IP20

Rozm.: (d x š x v) 78 x 199 x 142.3 mm

Číslo výrobce: 1065476

Typ: BASE-MSTB/D37M/16CH/EX

Montáž: Montáž na DIN lištu

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

Ex zóna: 2

Obsah: 1 ks

Hloubka: 78 mm

Jmenovitý proud: 15 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Paticový modul 230 V/AC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Paticový modul 230 V/AC

Popis

16-kanálový VIP I/o-Marshalling-základní prvek s 37-pólovým D-SUB konektorem pro univerzální použití. Zásuvné svorky a napájecí svorky jsou k dispozici jako příslušenství. Připojení pomocí šroubu nebo push-in.
