Name: Phoenix Contact AXL SE PD16 GND 1337224 Rozdělovač napětí 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

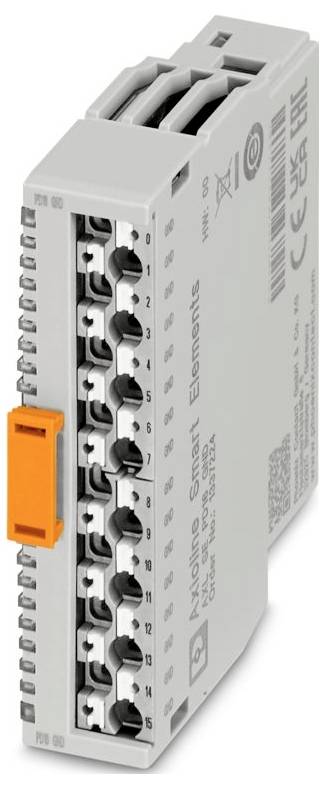

Průmyslový elektronický modul s označenými svorkami a oranžovou spínací pákou, který se používá v chytrých řídicích systémech.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Celková cena (594,21 Kč / kus)

594,21 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie výrobků: Axioline Smart Smart Elements
Provedení: modulární
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 14,9 mm
Výška: 62,2 mm
Hloubka: 62 mm
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP20 (není hodnoceno UL)
Teplota okolí (provoz): -25 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
Izolační vlastnosti: Izolační vlastnosti
PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Označení připojení: Periferie
Délka odizolování: 8 mm
Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
Maximální ztrátový výkon při jmenovitých podmínkách: 0 W.
TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
Počet rozhraní: 1
Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
Připojovací technika: Připojovací technika
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
Poznámka pro použití: Pouze pro průmyslové použití
Odběr proudu: Min. 0 mA (bez připojeného periferního zařízení)
Připojení vodiče: Připojení vodiče
Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | dioda proti přepólování
Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“.
Zvláštní vlastnosti: GND
Napájecí napětí 24 v DC (přes konektor Card Edge)
Modul
Identifikační kód (Hex): none
Procesní datový kanál: 0 bit
Vstupní adresa: 0 byte (všechny systémy kromě PROFIBUS); 1 bajt (PROFIBUS)
Výstupní adresa: 0 byte
Potřeba dat o parametrech: 1bajt
Vyžaduje konfigurační data: 6 bajtů
Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
Smart Element rozhraní: Rozhraní Smart Element
Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
Periferie: Periferie
