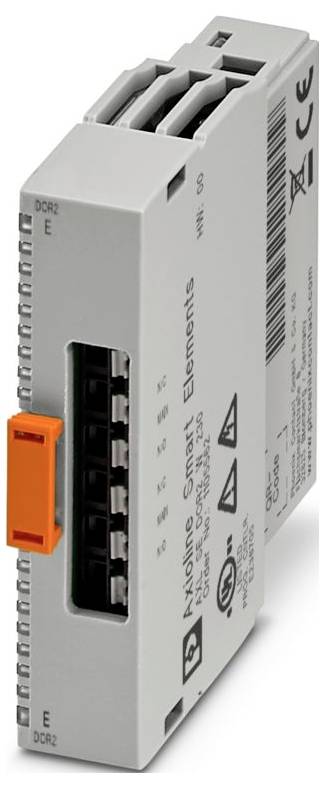

Phoenix Contact AXL SE DOR2 W 230 1105562 Relé modul 24 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 545,00 Kč / kus)
1 545,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Kategorie výrobků: Axioline Smart Smart Elements
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 14,9 mm
- Výška: 62,2 mm
- Hloubka: 62 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
- Izolační vlastnosti: Izolační vlastnosti
- KATEGORIE PŘEPĚTÍ III (EN 61010-2-201/IEC 61010-2-201)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Periferie
- Délka odizolování: 8 mm
- Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
- Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 0,75 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Maximální ztrátový výkon při jmenovitých podmínkách: 2 W.
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 80 kPa... 106 kPa
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: typ. 36 mA (18 mA na relé, všechny kontakty bez potenciálu)
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | paralelní dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“. Při výběru vodičů dbejte na jejich přípustnou provozní teplotu podle IEC nebo UL.
- Provedení kontaktu: Přepínací kontakt
- Životnost - mechanické měření: 20x 106 spínacích cyklů
- SPÍNACÍ SCHOPNOST PODLE IEC 60947-5-1: 3 A (24 V (AC15)); 3 A (120 V (AC15)); 3 A (230 V (AC15)); 2 A (24 V (DC13), L/R = 100 MS); 0,2 A (110 V (DC13), L/R = 44 MS); 0,1 A (220 V (DC13), L/R = 44 MS)
- Počet výstupů: 2 (bez potenciálu)
- Spínací výkon: Max. 1500 VA (pro AC aplikace do 55 °C, nad derating); max. 180 W (až 30 v DC, spínací kontakt, obecné použití); max. 90 W (do 30 v DC, rozpínací kontakt, obecné použití); max. 28 W (nad 30 v DC); další DC hodnoty viz křivka stejnosměrného zatížení.
- Napájecí napětí 24 v DC (přes konektor Card Edge)
- Spínací proud: Max. 6 a (až 250 v AC, cos phi = 0,75... 0,8); max. 6 a (až 30 v DC, spínací kontakt, obecné použití); max. 3 a (až 30 v DC, rozpínací kontakt, obecné použití); max. 580 mA (při 48 v DC); max. 250 mA (při 110 v DC); max. 125 mA (při 220 v DC); max. 220 mA DC (125 v DC, L/R ≤ 50 ms); max. 110 mA DC (250 v DC, L/R ≤ 50 ms)
- Modul
- Identifikační kód (Hex): none
- Procesní datový kanál 8 bitů
- Vstupní adresa: 0 byte
- Tiskový prostor: 1bajt
- Potřeba dat o parametrech: 9 bajtů
- Vyžaduje konfigurační data: 6 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Spínací frekvence: Max. 6 (za minutu)
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Doba spuštění až do připravenosti k provozu: < 500 ms
- Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
- Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
- Periferie: Periferie
- Relé: Relé
- Zkušební napětí: Reléový kontakt / funkční zemina: 4 kV
- Spínací schopnost podle UL/CSA 61010-2-201: 5 a (AC, B300, až max. 55 °C); 1 a (DC, R300, až max. 60 °C)
- Zkušební napětí: Napájení logiky / reléového kontaktu: 4 kV
- Zkušební napětí: Napájení 24 v (periferie) / kontakt relé: 4 kV
- Kategorie produktu
Relé modul
- Typ
AXL SE DOR2 W 230
- Počet výstupů max.
2
- Počet výstupů
2 x
- Provozní napětí
24 V/DC
- V
62.2 mm
- Délka
62 mm
- Šířka
14.9 mm
IP20
- Rozm.
(d x š x v) 62 x 14.9 x 62.2 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
36 mA
- Číslo výrobce
1105562
- Provedení
Modulární
- Montáž
Zástrčná montáž ( Smart Smart Element slot)
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
- Počet výstupů relé max.
2
- Hloubka
62 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564154 Phoenix Contact AXL SE DOR2 W 230 1105562 Relé modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564154 Phoenix Contact AXL SE DOR2 W 230 1105562 Relé modul 24 V/DC
Popis
Axioline Smart Smart Elements, relé modul, výstupy: 2 (bez potenciálu), měnič, 220 v DC, 230 V AC, STUPEŇ KRYTÍ: IP20
