Name: Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitální modul 24 V/DC
Brand: Phoenix Contact
SKU: 3564117
Availability: BackOrder

Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitální modul 24 V/DC-0

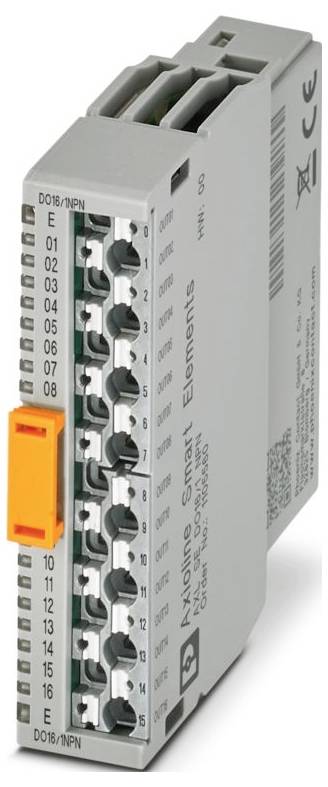

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 925,00 Kč / kus)

2 925,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie výrobků: Axioline Smart Smart Elements
Provedení: modulární
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 14,9 mm
Výška: 62,2 mm
Hloubka: 62 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
Izolační vlastnosti: Izolační vlastnosti
PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Označení připojení: Periferie
Délka odizolování: 8 mm
Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
Maximální ztrátový výkon při jmenovitých podmínkách: 1,85 W.
TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
Výstupní napětí: 24 V
Počet rozhraní: 1
Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
Připojovací technika: Připojovací technika
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
Poznámka pro použití: Pouze pro průmyslové použití
Odběr proudu: Min. 14 mA (bez připojeného periferního zařízení)
Jmenovité výstupní napětí: 24 V DC
Připojení vodiče: Připojení vodiče
Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | paralelní dioda
Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
Poznámka k druhu připojení: Uhlédněte na informace o průřezu vodiče v uživatelské příručce Axioline Smart Smart Elements.; při nízkém průřezu vodiče a velkém proudu může teplota sevření ležet až 31 k nad okolní teplotu. Při výběru vedení dbejte na jejich přípustnou provozní teplotu podle IEC nebo UL.
Počet výstupů: 16 (NPN)
Označení, výstup: Digitální výstupy
Digitální: Digitální:
Napájecí napětí 24 v DC (přes konektor Card Edge)
Výstupní napětí ve vypnutém stavu: Min. 23 V (PŘI UP = 24 V DC)
Omezení indukčního vypínací napětí: 30 v DC... 55 V DC
Modul
Identifikační kód (Hex): none
Procesní datový kanál 16 bitů
Vstupní adresa: 0 byte
Výstupní adresa: 2 byte
Potřeba dat o parametrech: 9 bajtů
Vyžaduje konfigurační data: 6 bajtů
Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
Jmenovité zatížení induktivní: 12 VA (1,2 H, 48 Ω, při jmenovitém napětí)
Jmenovité zatížení lampy: 12 W (při jmenovitém napětí)
Odporová jmenovitá zátěž: 12 W (48 Ω, při jmenovitém napětí)
Odolnost proti zpětnému napětí proti krátkým impulzům: Podmíněná proti zpětnému napětí až 0,5 a na 1 s.
Chování při indukční přetížení: Výstup lze zničit
Vypnutí při nadproudu: Min. 0,7 A
Maximální výstupní proud na modul: Max. 6 a ( ujistěte se, že maximální proud 6 a není překročen!)
Zatížení min.: 10 kΩ
Výstupní proud v vypnutém stavu: Max. 100 µA
Spínací frekvence: Max. 1200 za sekundu (při ohmické zátěži, zátěžový proud nejméně 50 mA); max. 1 za sekundu (při induktivním jmenovitém zatížení); max. 16 za sekundu (při jmenovité zátěži)
Chování při přetížení: Vypnutí s automatickým prostráváním
Zpoždění signálu: Max. 100 µs (při zapnutí); max. 100 µs (při vypnutí, při zátěžovém proudu nejméně 50 mA)
Smart Element rozhraní: Rozhraní Smart Element
Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
Doba spuštění až do připravenosti k provozu: < 500 ms
Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
Periferie: Periferie

Kategorie produktu: Digitální modul

Typ: AXL SE DO16/1 NPN

Počet výstupů max.: 16

Počet vstupů: 0 x

Počet výstupů: 16 x

Proudový výstupní signál: 500 mA

Max. výstupní proud na kanál: 500 mA

Napěťový výstupní signál: 24 V

Provozní napětí: 24 V/DC

V: 62.2 mm

Délka: 62 mm

Šířka: 14.9 mm

: IP20

Rozm.: (d x š x v) 62 x 14.9 x 62.2 mm

Připojovací technika: 1 vodič

Připojení: Push-in připojení

Max. odběr proudu: 6 A

Číslo výrobce: 1105560

Provedení: Modulární

Montáž: Zástrčná montáž (Smart Smart Element slot)

Max. okolní teplota: 60 °C

Min. okolní teplota: -25 °C

Počet výstupů tranzistoru max.: 16

Hloubka: 62 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitální modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitální modul 24 V/DC

Popis

Axioline Smart Smart Elements, modul digitálního výstupu, digitální výstupy: 16 (NPN), 24 v DC, 500 mA, připojovací technika: 1vodičová, stupeň krytí: IP20
