Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

Šedé modulární automatizační zařízení na DIN lištu s připojovacími svorkami a samostatný zásuvný adaptér, zobrazené z boku.

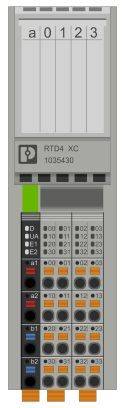

Automatizační modul s vícenásobnými číslovanými vstupy pro měření teploty. Model 'RTD4 XC 1005430'.

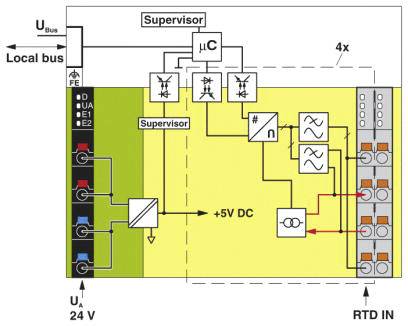

Diagram monitorovacího systému: zobrazuje mikrořadič, lokální sběrnicové připojení a měnič napětí z 24V na 5V DC.

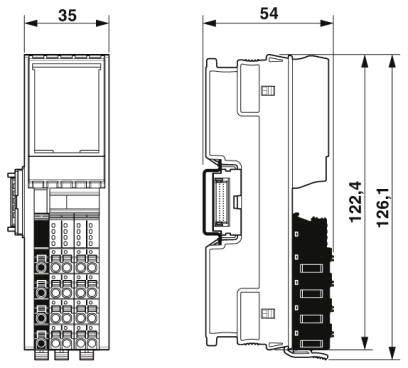

Technický výkres elektronického zařízení s rozměry. Vlevo: šířka 35 mm. Vpravo: šířka 54 mm, výška 126,1 - 126,4 mm.

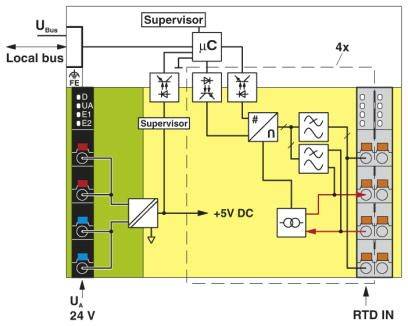

Blokový diagram elektronické řídicí jednotky se supervizorem, mikrokontrolerem, sběrnicovými připojeními a indikací napětí (24V DC).

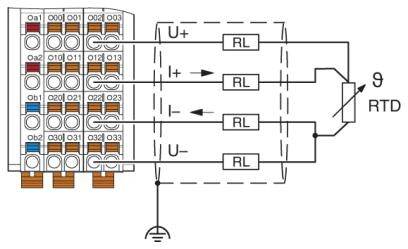

Diagram elektrického obvodu pro měření teploty odporovým teploměrem (RTD), zobrazující zapojení svorek a propojovací body.

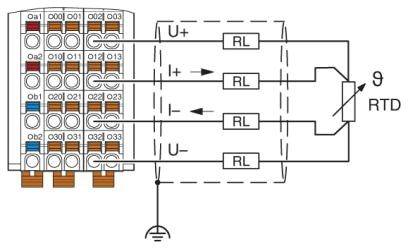

Diagram zapojení RTD snímače: Znázorňuje svorky U+, I+, I-, U-, připojení k odporové vedení (RL) a uzemňovací bod.

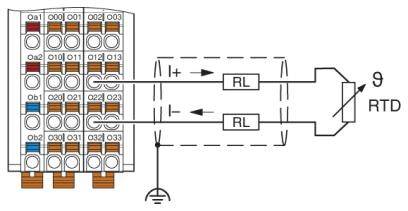

Diagram zapojení RTD snímače: Zobrazuje svorky s označeními a symboly pro průtoky proudu a uzemnění.

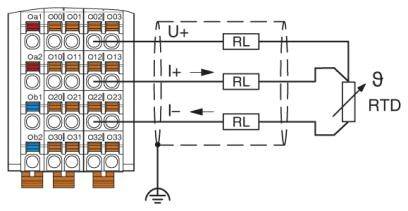

Schéma zapojení RTD senzoru: Zobrazuje svorky U+, I+, I- a odpory (RL). RTD označen číslem 9. Uzemňovací svorka dole.

1/9

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 899,00 Kč / kus)

10 899,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Popis vstupu: vstupy pro odporové teplotní senzory
Počet vstupů: 4 (pro odporové teplotní senzory)
Ochranné zapojení: ochrana proti přepětí napájení elektronicky (35 V / 0,5 s)
Vstupní filtr: 40 ms
Barva: dopravní šedá A RAL 7042
Čistá hmotnost: 144 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Montážní poloha: libovolná (bez teplotní derating)
Délka odizolování: 8 mm
Pevný průřez vodiče min: 0,2 mm²
Pevný průřez vodiče: max. 1,5 mm²
Průřez vodiče - flexibilní min.: 0,2 mm²
Průřez vodiče - flexibilní: max. 1,5 mm²
Průřez vodiče AWG: 24
Průřez vodiče AWG: max. 16
Přenosová rychlost: 100 MBit/s
Příkon: max. 700 mW
Rozlišení A/D převodník 24 bit

Kategorie produktu: I/O modul

Typ: AXL F RTD4 XC 1H

Počet analogových vstupů: 4

Maximální počet vstupů: 4

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 5 V/DC

V: 126.1 mm

Délka: 54 mm

Šířka: 35 mm

: IP20

Rozm.: (d x š x v) 54 x 35 x 126.1 mm

Připojovací technika: 2žilový, 3žilový, 4žilový vodič

Připojení: Push-in připojení

Max. odběr proudu: 140 mA

Číslo výrobce: 1035430

Montáž: Nosná lišta

Max. okolní teplota: +60 °C

Min. okolní teplota: -25 °C

Logické napětí UL: 5 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Popis

Axioline F XC, snímání teploty modul, analogové vstupy: 4 (pro odporové teplotní senzory), připojovací technika: 2, 3, 4-vodič (stíněný), přenosové rychlosti v Lokalbus: 100 MBit/s, extrémní Conditions-Variante, stupeň krytí: IP20, včetně Bussockelmodul a Axioline konektory F
