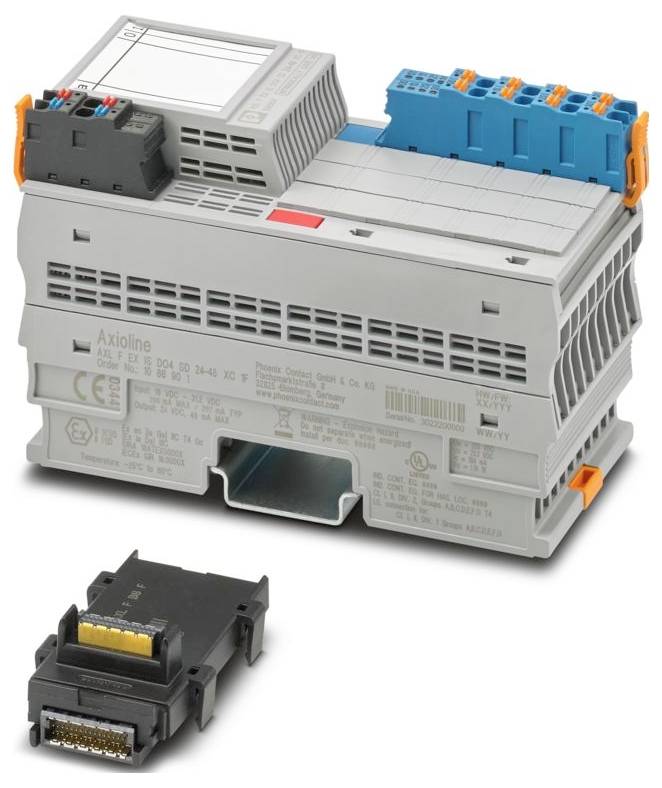

Ilustrační obrázek
Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitální modul 24 V/DC, 5 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (16 699,00 Kč / kus)
16 699,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 53,6 mm
- Výška: 129,9 mm
- Hloubka: 77,1 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C (standardní); -40 °C... 70 °C (Rozšířeno, viz kapitola „úspěšně testováno: Použití v extrémních podmínkách“ v katalogovém listu.)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (bez snižování teploty)
- ATEX: NORMA ATEX
- IECEx: IECEx
- Přenosová rychlost 100 Mbit/s.
- Označení: EX ec [ia ga] IIC T4 GC;[EX ia da] IIIC
- UL, USA/Kanada: IND. CONT. EQ. (E238705)
- D) CONT. EQ. for thaz. loc. E196811
- Install in: Třída I, div. 2, GROUPS A, B, C, D T4
- Intrinsically safe outputs for: Class I, Groups a, B, C, D | class II, Groups E, F, G | Class III | [EX ia] Haz loc
- Třída I, zóna 2, AEX ec [ia ga] IIC T4 GC
- [AEX ia da] IIIC
- EX ec [ia ga] IIC T4 GC
- [EX ia da] IIIC
- Maximální ztrátový výkon při jmenovitých podmínkách: 6,44 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupní napětí: 24 V
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah dodávky: Včetně modulu se sběrnicovým modulem a Axioline F zástrček
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Certifikát: E196811
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Max. odběr proudu: 420 mA
- Jmenovité výstupní napětí: 24 V.
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | dioda s ochranou proti přepólování; ochrana proti přechodům | odrušovací dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Speciální vlastnosti: Ovládání pomocí magnetu; varianta Extreme Conditions; jiskrově bezpečná
- Poznámka CCCex: V oblastech s nebezpečím výbuchu není v Číně povoleno použití.
- Bezpečnostní údaje: Bezpečnostní údaje
- Max. Výstupní napětí Uo: 27,3 V.
- Max. Výstupní proud IO: 99 mA
- Max. Výstupní výkon po 676 mW
- Maximální bezpečnostní napětí okolo 250 V.
- Údaje ex-ante: Údaje ex-ante
- UKCA EX (UKEX): UKCA EX (UKEX)
- CCC / Čína-EX: CCC / Čína-EX
- Počet výstupů: 4
- Označení, výstup: Digitální výstupy
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Digitální: Digitální:
- Napájecí napětí 24 v DC
- UL EX, USA/Kanada: UL EX, USA/Kanada
- Modul
- Vstupní adresa: 0 byte
- Tiskový prostor: 1bajt
- Potřeba dat o parametrech: 5 bajtů
- Vyžaduje konfigurační data: 6 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 60 Hz, 1 min
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / napájení 24 v (periferní napětí): 500 v AC, 60 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 60 Hz, 1 min
- Axioline F zástrčka: Axioline F zástrčka
- Maximální výstupní proud na kanál: 48 mA
- Potenciály: Napájení pro digitální výstupní moduly (UO): Potenciály: Napájení pro digitální výstupní moduly (UO)
- A, B/IIC: Max. Vnější indukce Lo / max. Vnější kapacita co: 1,189 mH / 0,088 μF
- C/IIB, IIIC: Max. Vnější indukce Lo / max. Vnější kapacita co: 12,9 mH / 0,683 μF
- D/IIA, E, F, G, třída III: Max. Vnější indukce Lo / max. Vnější kapacita co: 27,41 mH / 2,28 μF
- Zkušební napětí: Napájení 5 v lokální sběrnice / digitální výstupy: 1500 v AC, 60 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / digitální výstupy: 1500 v AC, 60 Hz, 1 min
- Zkušební napětí: Digitální výstupy / uzemnění funkcí: 500 v AC, 60 Hz, 1 min
- Kategorie produktu
Digitální modul
- Typ
AXL F EX IS DO4 SD 24-48 XC 1F
- Počet výstupů max.
4
- Proudový výstupní signál
99 mA
- Max. výstupní proud na kanál
48 mA
- Napěťový výstupní signál
24 V
- Provozní napětí
24 V/DC
5 V/DC
- V
129.9 mm
- Délka
77.1 mm
- Šířka
53.6 mm
IP20
- Rozm.
(d x š x v) 77.1 x 53.6 x 129.9 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
420 mA
- Číslo výrobce
1086901
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- Logické napětí UL
5 V/DC
- Hloubka
75.948224 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitální modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitální modul 24 V/DC, 5 V/DC
Popis
Axioline F, modul digitálního výstupu, digitální výstupy: 4, 24 v, připojovací technika: Dvouvodičový, magnetické ovládání, varianta Extreme Conditions, jiskrově bezpečný, přenosová rychlost v lokální sběrnici: 100 Mbit/s, stupeň krytí: IP20, včetně modulu se sběrnicovým držákem a Axioline F zástrček
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
