Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Elektronické komponenty s přípojkami a moduly na nosné desce, používané pro průmyslové elektrické spoje a řízení.

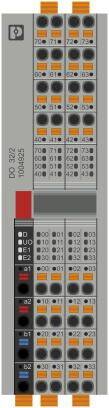

'EL2022' svorka se dvěma digitálními výstupy, připojená ke vstupům 'E1' a 'E2'. LED indikátory zobrazují stav: 'E1' svítí, 'E2' nesvítí.

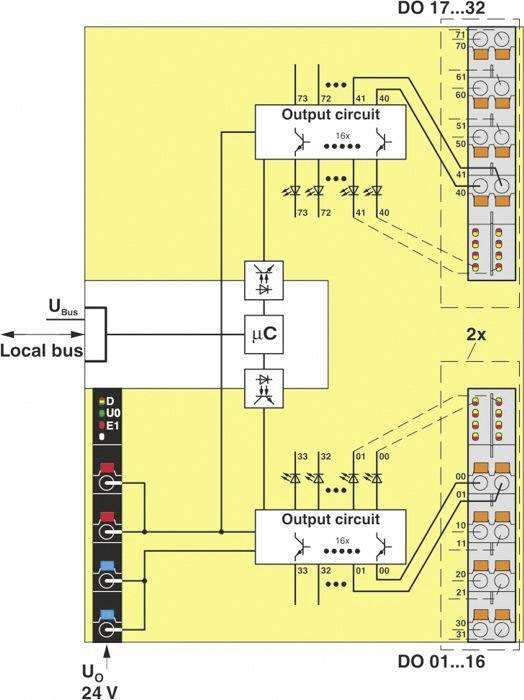

Schéma zapojení zobrazuje dvě výstupní zapojení řízená mikrokontrolerem, propojené s lokální sběrnicí a digitálními výstupními (DO) konektory.

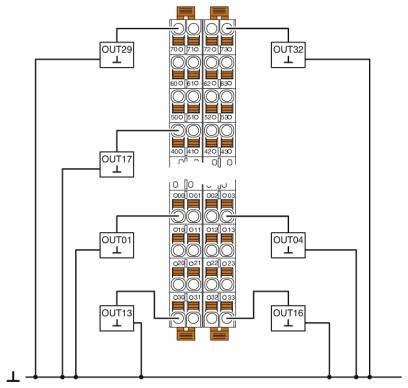

Elektroinstalační schéma s pěti výstupy (OUT01, OUT04, OUT13, OUT16, OUT17), které jsou pomocí kabeláže vedeny do centrálního rozvaděče.

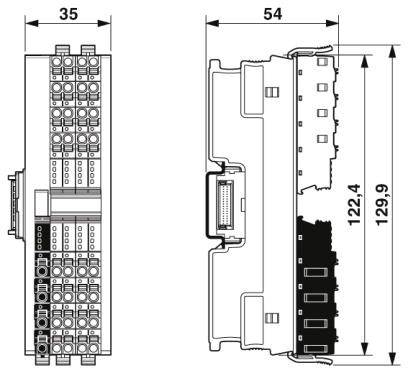

Dvě technické kresby elektronického zařízení, boční a čelní pohled s rozměry 35 mm a 54 mm.

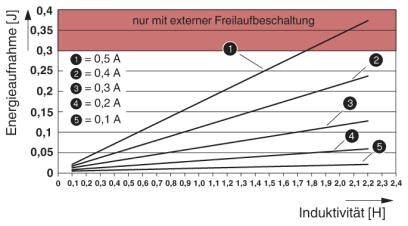

Graf znázorňuje vztah mezi energetickým příjmem (J) a induktivitou (H) pro pět různých intenzit proudu od 0,1 A do 0,5 A; červeně vyznačená oblast nahoře s upozorněním 'pouze s externí bezpečnostní vypínací funkcí'.

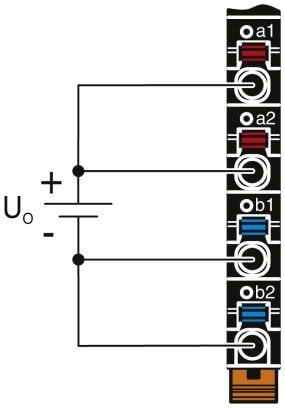

Diagram elektrického obvodu: Dvě dvojice LED diod (a1/a2 a b1/b2) propojené zdrojem napětí Uo+.
1/7
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 11. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (6 949,00 Kč / kus)
6 949,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Ochranné zapojení: ochrana proti přepětí napájení elektronicky (35 V / 0,5 s)
  • Barva: dopravní šedá A RAL 7042
  • Čistá hmotnost: 159 g
  • Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
  • Počet výstupů: 32
  • Montážní poloha: libovolná (bez teplotní derating)
  • Délka odizolování: 8 mm
  • Stupeň znečištění: 2
  • Kategorie přepětí: II (EN 61010-2-201/UL 61010-2-201)
  • Pevný průřez vodiče min: 0,2 mm²
  • Pevný průřez vodiče: max. 1,5 mm²
  • Průřez vodiče - flexibilní min.: 0,2 mm²
  • Průřez vodiče - flexibilní: max. 1,5 mm²
  • Průřez vodiče AWG: 24
  • Průřez vodiče AWG: max. 16
  • Přenosová rychlost: 100 MBit/s
  • Příkon: max. 300 mW
Kategorie produktu

I/O modul

Typ

AXL F DO32/1 2H

Počet výstupů max.

32

Počet výstupů

32 x

Proudový výstupní signál

500 mA

Max. výstupní proud na kanál

500 mA

Min. provozní napětí

19.2 V/DC

Provozní napětí

19.2 - 30 V/DC

Provozní napětí max.

30 V/DC

Napěťový výstupní signál

24 V

Provozní napětí

5 V/DC

V

129.9 mm

Délka

54 mm

Šířka

35 mm

IP20

Rozm.

(d x š x v) 54 x 35 x 129.9 mm

Připojovací technika

1 vodič

Připojení

Push-in připojení

Max. odběr proudu

60 mA

Číslo výrobce

1004925

Montáž

Nosná lišta

Max. okolní teplota

+60 °C

Min. okolní teplota

-25 °C

Logické napětí UL

5 V/DC

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Popis

32 digitální výstupy. 24 V DC, 500 mA. Připojení akčních členů v 1vodičové technice. Jednokanálová diagnostika. Minimální čas aktualizace menší než 100 μs. Snímek vyvolaný z paměti zařízení typové.
