Name: Phoenix Contact 3273418 modrá 8 ks
Brand: Phoenix Contact
SKU: 2226059
Availability: BackOrder

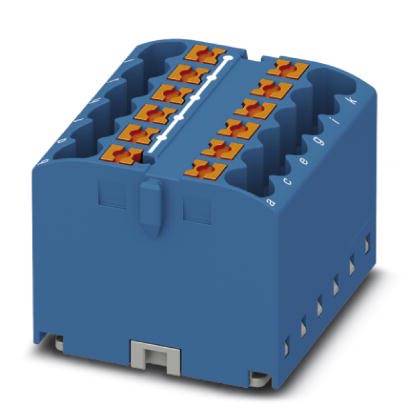

Modrý elektrický konektor s několika oranžovými konektory. Vhodný pro zapojení a připojení.

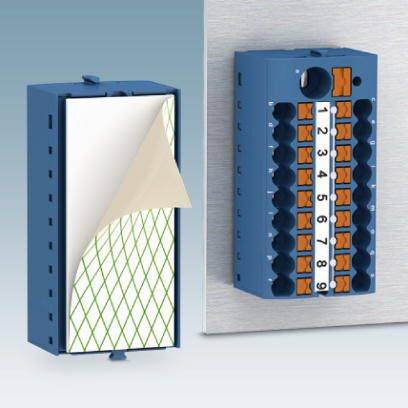

Modrý distribuční elektrorozvaděč s očíslovanými svorkami od 1 do 8. Vedle něj je částečně otevřený modul s mřížkovaným vnitřkem.

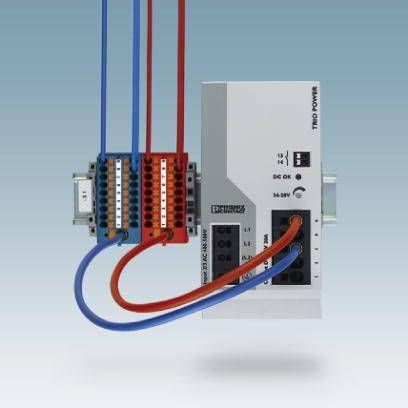

Zařízení s několika kabelovými vstupy, které vedou informace o proudu a napětí. Značení zobrazuje možnosti připojení.

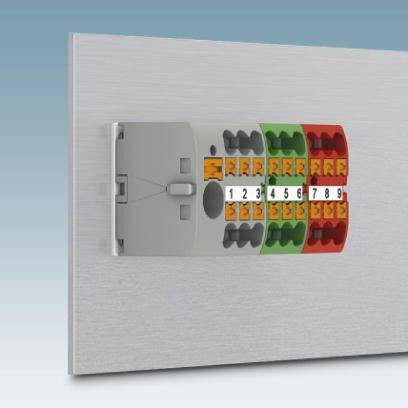

Elektrický konektor s očíslovanými svorkami od 1 do 9, ve třech barvách: černé, zelené a červené, namontovaný na šedé desce.

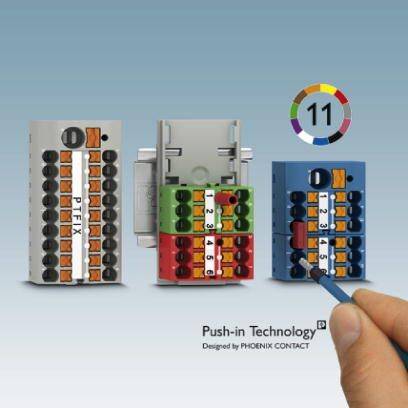

Tři různé připojovací svorky s barevnými vodiči jsou zobrazeny. Ruka provádí značení pomocí pera.

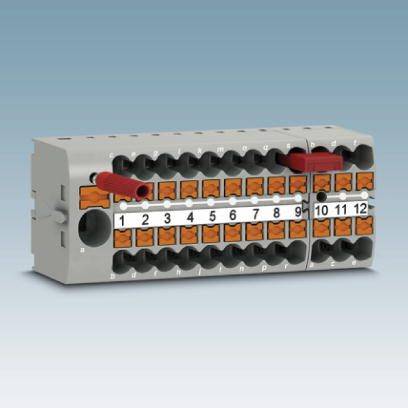

Řadový označovací blok s dvanácti očíslovanými svorkami, dva červené propojovací kabely zapojeny.

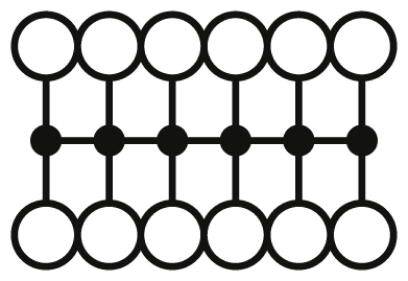

Diagram mřížky složené z deseti vnějších kruhů, propojených čarami. Pět vnitřních kruhů tvoří střední linii mřížky.

1/7

Ilustrační obrázek

Barva

modrá

AWG max.

Odizolovaná délka

8 mm

Délka izolace (max.)

10 mm

Rozm.

(d x š) 28.6 mm x 31.5 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 8 ks)

Celková cena (199,38 Kč / kus)

1 595,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Hořlavost podle UL 94: V0
Šířka: 31,5 mm
Počet pater: 1
Počet konektorů: 12
Potenciály: 1
Izolační: PA
Impulzní rázové napětí: 6 kV
Stupeň znečištění: 3
Kategorie přepětí: III
Izolační skupina: I
Maximální ztrátový výkon při Nennbedingung: 0,77 W (hodnota se vztahuje na jeden připojovací blok a vervielfaltigt nastavit podle rozmístění)
Zatěžovací proud maximálně: 32 A
Otevřené boční stěna: ne
Celkový proud maximálně: 48 A

Barva: modrá

AWG max.: 12

Odizolovaná délka: 8 mm

Délka izolace (max.): 10 mm

Rozm.: (d x š) 28.6 mm x 31.5 mm

Připojení: pružinové připojení

Barva připojovacího prvku: modrá

Číslo výrobce: 3273418

Obsah: 8 ks

Šířka svorky: 31.5 mm

Materiál: PA

Jmenovité napětí: 450 V

Jmenovitý proud: 24 A

Jmenovitý proud - filtr: 24 A

Šířka: 31.5 mm

Délka: 28.6 mm

Typ: PTFIX 12X2,5-G BU

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.14 mm²

Průřez pevný (min.): 0.14 mm²

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Barva

Flexibilní průměr (max.)

Jmenovitý proud - filtr

Obsah

Pevný průřez (max.)

Průřez flexibilní (min.)

Průřez pevný (min.)

Phoenix Contact 1028067 šedá 50 ks

Objednací číslo:2208990

Doručení: Po 9. 11.

405 Set(y)Conrad Electronic

šedá

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 385,00 Kč^*

Phoenix Contact 1028068 modrá 50 ks

Objednací číslo:2208991

Doručení: Po 9. 11.

314 Set(y)Conrad Electronic

modrá

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 385,00 Kč^*

Phoenix Contact 1028069 červená 50 ks

Objednací číslo:2208992

Doručení: Po 9. 11.

284 Set(y)Conrad Electronic

červená

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 089,00 Kč^*

Phoenix Contact 1028360 šedá 50 ks

Objednací číslo:2208993

Doručení: Po 9. 11.

34 Set(y)Conrad Electronic

šedá

4 mm²

32 A

50 ks

6 mm²

0.2 mm²

Min.: 1

Násobky: 1

1 755,00 Kč^*

Phoenix Contact 1045923 šedá 50 ks

Objednací číslo:2209020

Doručení: Po 2. 11.

23 Set(y)Conrad Electronic

šedá

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

935,00 Kč^*

Phoenix Contact 1045929 červená 50 ks

Objednací číslo:2209021

Doručení: Po 9. 11.

366 Set(y)Conrad Electronic

červená

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 249,00 Kč^*

Phoenix Contact 1045931 žlutá 50 ks

Objednací číslo:2209022

Doručení: Po 9. 11.

28 Set(y)Conrad Electronic

žlutá

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 305,00 Kč^*

Phoenix Contact 1045937 černá 50 ks

Objednací číslo:2209023

Doručení: Po 9. 11.

156 Set(y)Conrad Electronic

černá

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 249,00 Kč^*

Phoenix Contact 1046961 šedá 20 ks

Objednací číslo:2209027

Doručení: St 11. 11.

Conrad Electronic

šedá

1.5 mm²

17.5 A

20 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

3 185,00 Kč^*

Phoenix Contact 1046962 modrá 20 ks

Objednací číslo:2209028

Doručení: Po 9. 11.

37 Set(y)Conrad Electronic

modrá

1.5 mm²

17.5 A

20 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

3 185,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2226059 Phoenix Contact 3273418 modrá 8 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2226059 Phoenix Contact 3273418 modrá 8 ks

Popis

Až 80 % času výhodou díky smontovaná bloky bez ručního přemostění stávající. Připojení vodiče probíhá bez nářadí díky Push-in technologii přímého zasunutí. Jednoznačná zapojení díky elf různých barevných kombinacích. Flexibilní použití díky montáž na lištu, přímá montáž nebo lepením. Až 50% úspora místa na nosné liště příčným montáž.

Tento text byl přeložen strojově.
