Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks | Conrad Electronic | Conrad CZ

Šedé kolejnicové relé se oranžovými konektorovými spoji. Je opatřeno nápisem 'Phoenix Contact'.

Šedé kolejnicové relé se oranžovými konektorovými spoji. Je opatřeno nápisem 'Phoenix Contact'.

Modulární řadová svorka se šesti drátovými vstupy, barevně rozlišenými připojeními a očíslovanými terminály před modrým pozadím.

Elektrická rozvodná lišta s různými zásuvkami, vybavená spínači a štítky jako 'F1', '1.2', '2.2'.

Schéma zapojení napájecího zdroje Phoenix Contact s připojením k PLC, pojistkám a motoru. Zobrazuje elektrické propojení pro napájení.

Schéma zapojení ukazuje napájecí zdroj od společnosti Phoenix Contact, který napájí řídicí jednotku (PLC) a motor (M) přes pojistky.

'Diagram: Souřadnicový systém s osou Y 't/S' sahá od 0,01 do 1000, osa X 'X/IN' od 0,5 do 2. Linie ukazuje skoky při 1 a 2.'

Graf zobrazuje elektrický proud (I) v ampérech v závislosti na teplotě (T) ve stupních Celsia. Proud zůstává konstantní na hodnotě 24 A v rozmezí teplot od -20°C do 40°C, poté začne klesat.

Technický výkres dílu s rozměry: šířka 105,8 mm, výška 55,6 mm, hloubka 6,2 mm. Různé perspektivy.

Graf zobrazuje proud (I) v ampérech v závislosti na teplotě (T) ve stupních Celsia. I zůstává konstantní na hodnotě 8 A od -20°C do 50°C, poté mírně klesá.

1/9

Ilustrační obrázek

Kategorie produktu

jistič

Provedení

Elektronický ochranný spínač spotřebičů

Připojení

pružinové připojení

Typ kontaktu

1 spínací kontakt

Barva

dopravní šedá

Datasheety: (PDF)

Phoenix Contact

Doručení: St 14. 10.

23 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 049,00 Kč / kus)

1 049,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hořlavost: podle UL 94 V-0
Aplikace: nosné lišty: 35 mm
Počet pólů: 1
Třída ochrany III
Provedení: lištu modul jednodílná
Typ pojistky: elektronicky
Impulzní rázové napětí: 0,5 kV
Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
Jmenovité napětí: 24 V DC
Jmenovitý proud IN: 24 A DC (celkový proud vstup)
Failsafe prvek: 15 A/DC
Účinnost: 99 %
Klidový proud I0: typ. 12 mA
Ztrátový výkon: typ. 0,3 W (volnoběh)
Doba čekání po vypnutí jednoho kanálu: 5 s (při přetížení / zkrat)
Teplotní derating: 21 A (celkový proud při 60 °C)
Ausloseart: E (elektronicky)
Potřebné předřazené jištění: není nutná, Fail-Safe prvek
Napětí: max. 35 V DC (zatížení obvodu)
Napětí: 0,13 V (při 8 A)
Vypínání zatížení obvodu: ≤ 10 ms (při zkratu> 2,0 x V)
Pevný průřez vodiče: 0,2 mm² ... 4 mm²
Průřez vodiče AWG: 24 ... 14
Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 0,2 mm² ... 2,5 mm²
Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,2 mm² ... 2,5 mm²
Provozní napětí DC: 0 V DC ... napájení 18 - 30 V DC
Provozní proud DC: 100 mA DC

Kategorie produktu: jistič

Provedení: Elektronický ochranný spínač spotřebičů

Připojení: pružinové připojení

Typ kontaktu: 1 spínací kontakt

Barva: dopravní šedá

Min. teplota: +60 °C

Max. teplota: -30 °C

: IP20

Délka: 55.6 mm

Šířka: 6.2 mm

V: 105.8 mm

Obsah: 1 ks

Typ: PTCB E1 24DC/1-8A NO

Rozm.: (d x š x v) 55.6 x 6.2 x 105.8 mm

Vstupní napětí (offset): 24 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

List technických údajů 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Popis

Aplikace snadno, protože přemostitelné pro řadové svorky program CLIPLINE complete. Individuálně sestavený vhodné pro ochranu, přesně podle vašich požadavků.

Tento text byl přeložen strojově.

Popis

Aplikace snadno, protože přemostitelné pro řadové svorky program CLIPLINE complete. Individuálně sestavený vhodné pro ochranu, přesně podle vašich požadavků.

Tento text byl přeložen strojově.

Produkty nejčastěji kupované s aktuálně prohlíženým

(^*Všechny ceny jsou bez DPH.)

Tento produkt

Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Conrad Electronic

1 049,00 Kč^*

Phoenix Contact 1051993 Vhodný pro: Popis ručně černá 1 ks

Phoenix Contact 1051993 Vhodný pro: Popis ručně černá 1 ks

Conrad Electronic

139,99 Kč^*

Phoenix Contact 3211757 průchodková svorka 6.2 mm rychlé připojení šedá 1 ks Piece

Phoenix Contact 3211757 průchodková svorka 6.2 mm rychlé připojení šedá 1 ks Piece

Conrad Electronic

31,99 Kč^*

BLOCK EB-2824-010-0 elektronický ochranný jistič 24 V/DC 1 A Počet výstupů:1 x Obsah 1 ks

BLOCK EB-2824-010-0 elektronický ochranný jistič 24 V/DC 1 A Počet výstupů:1 x Obsah 1 ks

Conrad Electronic

1 035,00 Kč^*

Celková cena:

2 255,98 Kč^*

Produkty nejčastěji kupované s aktuálně prohlíženým

(^*Všechny ceny jsou bez DPH.)

Tento produkt

Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Conrad Electronic

1 049,00 Kč^*

Phoenix Contact 1051993 Vhodný pro: Popis ručně černá 1 ks

Phoenix Contact 1051993 Vhodný pro: Popis ručně černá 1 ks

Conrad Electronic

139,99 Kč^*

Phoenix Contact 3211757 průchodková svorka 6.2 mm rychlé připojení šedá 1 ks Piece

Phoenix Contact 3211757 průchodková svorka 6.2 mm rychlé připojení šedá 1 ks Piece

Conrad Electronic

31,99 Kč^*

BLOCK EB-2824-010-0 elektronický ochranný jistič 24 V/DC 1 A Počet výstupů:1 x Obsah 1 ks

BLOCK EB-2824-010-0 elektronický ochranný jistič 24 V/DC 1 A Počet výstupů:1 x Obsah 1 ks

Conrad Electronic

1 035,00 Kč^*

Celková cena:

2 255,98 Kč^*

Ochranný spínač - co přesně hledáte?

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks

Conrad Electronic

7 515,00 Kč^*

TRU COMPONENTS TC-13401632 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 ks

TRU COMPONENTS TC-13401632 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 ks

Conrad Electronic

97,99 Kč^*

Schneider Electric ZENL1111 ZENL1111 pomocný spínač 1 spínací kontakt 5 ks

Schneider Electric ZENL1111 ZENL1111 pomocný spínač 1 spínací kontakt 5 ks

Conrad Electronic

429,00 Kč^*

TRU COMPONENTS TC-13401652 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 ks

TRU COMPONENTS TC-13401652 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 ks

Conrad Electronic

119,99 Kč^*

Eaton 168102 SOL30X4-SAFETY-MC4-U(230V50HZ) bezpečnostní spínač 1 ks

Eaton 168102 SOL30X4-SAFETY-MC4-U(230V50HZ) bezpečnostní spínač 1 ks

Conrad Electronic

34 249,00 Kč^*

jistič teplotní TRU COMPONENTS 532959, 250 V/AC, 15 A, 1 ks

jistič teplotní TRU COMPONENTS 532959, 250 V/AC, 15 A, 1 ks

Conrad Electronic

85,99 Kč^*

Schneider Electric GV2ME14 GV2ME14 ochranný spínač motoru 1 ks Box

Schneider Electric GV2ME14 GV2ME14 ochranný spínač motoru 1 ks Box

Conrad Electronic

2 075,00 Kč^*

-6%

Schneider Electric GV2ME04 GV2ME04 ochranný spínač motoru 1 ks Box

Schneider Electric GV2ME04 GV2ME04 ochranný spínač motoru 1 ks Box

Conrad Electronic

1 805,00 Kč

1 699,00 Kč^*

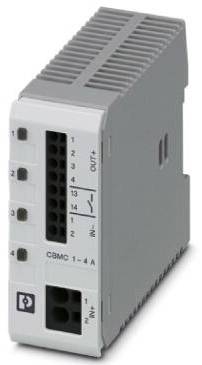

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO jistič 1 spínací kontakt 1 ks

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO jistič 1 spínací kontakt 1 ks

Conrad Electronic

2 879,00 Kč^*

TRU COMPONENTS TC-13401624 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 ks

TRU COMPONENTS TC-13401624 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 ks

Conrad Electronic

114,99 Kč^*

TRU COMPONENTS TC-13401604 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 ks

TRU COMPONENTS TC-13401604 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 ks

Conrad Electronic

119,99 Kč^*

TRU COMPONENTS TC-13401628 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 ks

TRU COMPONENTS TC-13401628 výkonový vypínač teplotní 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 ks

Conrad Electronic

97,99 Kč^*

jistič teplotní TRU COMPONENTS 532940, 250 V/AC, 10 A, 1 ks

jistič teplotní TRU COMPONENTS 532940, 250 V/AC, 10 A, 1 ks

Conrad Electronic

77,99 Kč^*

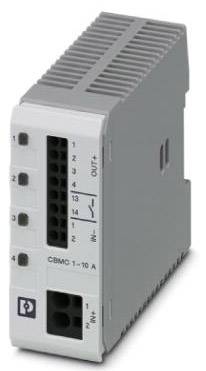

Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO jistič 1 spínací kontakt 1 ks
