Name: Phoenix Contact 2904617 síťový zdroj na DIN lištu 24 V 20 A 480 W Obsah 1 ks
Brand: Phoenix Contact
SKU: 2140956
Availability: BackOrder

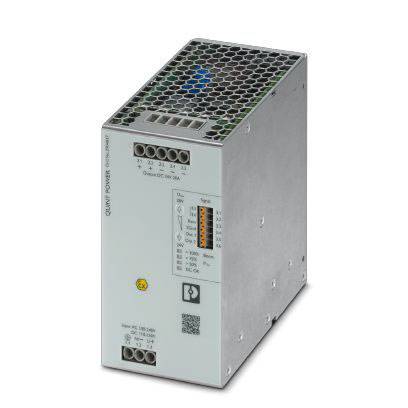

Šedý, obdélníkový síťový napájecí zdroj s větracími otvory nahoře a několika připojovacími svorkami vpředu, s oranžovou signalizační kontrolkou.

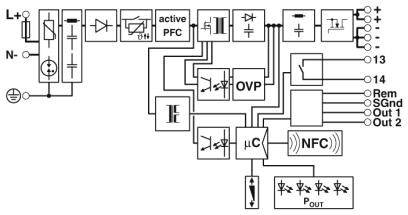

Elektrické schéma elektronického zařízení s aktivní korekcí power faktoru (PFC), ochranou proti přepětí (OVP) a near field communication (NFC). Propojení mezi komponenty jsou jasně vyznačena.

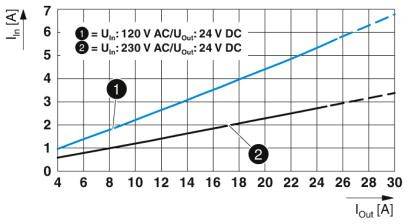

Graf zobrazuje proudové vztahy pro dva napěťové systémy. Linie 1: 120 V AC/24 V DC. Linie 2: 230 V AC/24 V DC. X-osa: Výstupní proud [A], Y-osa: Vstupní proud [A].

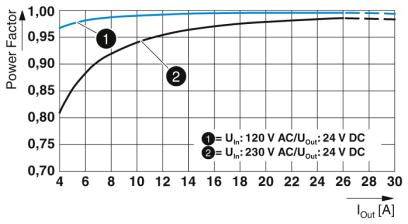

Graf ukazuje výkonový faktor v závislosti na výstupním proudu pro dvě napětí: 120 V AC, 230 V AC. Obě křivky stoupají a blíží se hodnotám 0,95 až 1,0.

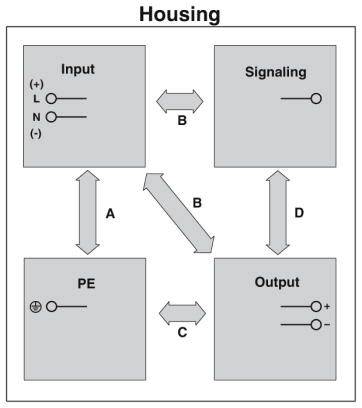

Blokové schéma elektronického systému: 'Vstup', 'Signalizace', 'Výstup' a 'PE' jsou propojeny šipkami A, B, C, D. Nadpis: 'Pouzdro'.

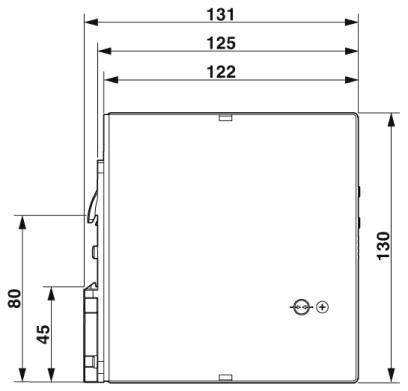

Boční pohled pravoúhlého boxu s rozměry: šířka 131 mm, 125 mm a 122 mm, výška 130 mm, výška spodní hrany 80 mm.

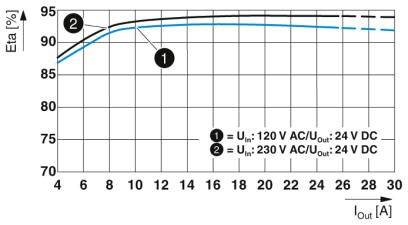

Graf ukazuje křivky účinnosti pro dva napěťové rozsahy (120V a 230V AC) při výstupu 24V DC v závislosti na výstupním proudu (Iout) v ampérech.

1/7

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 169,42 Kč / kus)

11 169,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 60 s
Délka odizolování: 8 mm
Odběr proudu: 6,8 A (100 V/AC), 5,5 A (120 V/AC), 2,8 A (230 V/AC), 2,7 A (240 V/AC)
Jmenovitý příkon: 520 VA

Jmenovité vstupní napětí: 100-240 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 20 A

Výstupní proud (max.) - zaokrouhlený: 20 A

: 480 W

Typ výstupu (Napájecí zdroje): nastavitelný

Výstupní napětí (max.): 24 V

Připojení: šroubovací

Rozm.: (d x š x v) 125 x 70 x 130 mm

Hmotnost: 1.3 kg

Výstupní napětí (max.): 24 V/DC

Výstupní napětí (min.): 24 V

Provozní teplota (max.): +75 °C

Teplota provozu (max.): 70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -40 °C

Číslo výrobce: 2904617

Obsah: 1 ks

MTBF: 868000 h

Vlastnosti napájecích adaptérů: regulovatelné výstupní napětí

Šířka: 70 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/20/+

Účinnost: 94.2 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2209722

Doručení: St 21. 10.

Conrad Electronic

240 W

zasouvací šroubová přípojka

264 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

9 194,21 Kč^*

Phoenix Contact 2902646 síťový zdroj na DIN lištu 10 A 50 W Obsah 1 ks

Objednací číslo:2225461

Doručení: St 21. 10.

Conrad Electronic

50 W

šroubovací

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

4 280,17 Kč^*

Phoenix Contact 2902994 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2225477

Doručení: St 21. 10.

Conrad Electronic

90 W

šroubovací

264 V/AC

24 V

24 V/DC

pevné napětí

100-240 V/AC

3.75 A

85 V/AC

Min.: 1

Násobky: 1

1 974,38 Kč^*

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

Doručení: St 21. 10.

Conrad Electronic

60 W

šroubovací

264 V/AC

48 V

48 V/DC

pevné napětí

100-240 V/AC

1.25 A

85 V/AC

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact 2903002 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 15 V 6.67 A 100 W Obsah 1 ks

Objednací číslo:2141057

Doručení: St 21. 10.

Conrad Electronic

100 W

šroubovací

264 V/AC

15 V

15 V/DC

pevné napětí

100-240 V/AC

6.67 A

85 V/AC

Min.: 1

Násobky: 1

2 417,36 Kč^*

Phoenix Contact 2903144 síťový zdroj na DIN lištu 24 V 5 A 120 W Obsah 1 ks

Objednací číslo:2225478

Doručení: St 21. 10.

Conrad Electronic

120 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Min.: 1

Násobky: 1

3 908,26 Kč^*

Phoenix Contact 2903145 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2225479

Doručení: St 21. 10.

Conrad Electronic

240 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

100 V/AC

Min.: 1

Násobky: 1

6 037,19 Kč^*

Phoenix Contact 2903147 síťový zdroj na DIN lištu 24 V 3 A 72 W Obsah 1 ks

Objednací číslo:2225480

Doručení: St 21. 10.

Conrad Electronic

72 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

3 A

100 V/AC

Min.: 1

Násobky: 1

1 714,88 Kč^*

Phoenix Contact 2903156 síťový zdroj na DIN lištu 40 A 960 W Obsah 1 ks

Objednací číslo:2225481

Doručení: St 21. 10.

Conrad Electronic

960 W

pružinové připojení

500 V/AC

24 V/DC

nastavitelný

400 - 500 V/AC

40 A

400 V/AC

Min.: 1

Násobky: 1

9 982,64 Kč^*

Phoenix Contact 2903157 síťový zdroj na DIN lištu 12 V 5 A 60 W Obsah 1 ks

Objednací číslo:2225482

Doručení: St 21. 10.

Conrad Electronic

60 W

pružinové připojení

240 V/AC

12 V

12 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Min.: 1

Násobky: 1

3 180,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2140956 Phoenix Contact 2904617 síťový zdroj na DIN lištu 24 V 20 A 480 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140956 Phoenix Contact 2904617 síťový zdroj na DIN lištu 24 V 20 A 480 W Obsah 1 ks

Popis

SFB technologie vypne Standard- vedení ochranný spínač a paralelně připojené spotřebiče pracují dále. - Preventivní funkce kontroly hlásí nesrovnalosti dříve, než se objeví závada. - Pomocí NFC (Near Field Communication) lze nastavit např. prahové hodnoty pro automatické výstrahy apod. - Pro připojování dalších zátěží jsou k dispozici vyrovnávací módy: statický boost a dynamický boost. - Vysoká odolnost díky integrovanému odvodu plynu, garantován minimální čas pro přemostění při výpadku proudu Odolné provedení díky kovovému pouzdru a teplotním rozsahu od - 40 °C až + 70 °C. Použitelný po celém světě díky vstupu s velkým rozsahem a balíkem mezinárodních povolení.

Tento text byl přeložen strojově.
