Name: Phoenix Contact 2904599 síťový zdroj na DIN lištu 24 V 3.8 A 90 W Obsah 1 ks
Brand: Phoenix Contact
SKU: 2141035
Availability: BackOrder

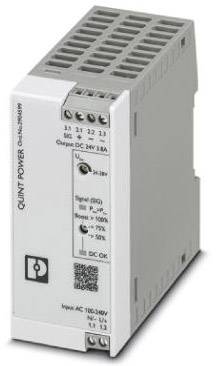

Průmyslový napájecí zdroj v krytu s označením: 'QUINT POWER', vstup: AC 100-240V, výstup: DC 24V/5A. Obsahuje stavové indikátory.

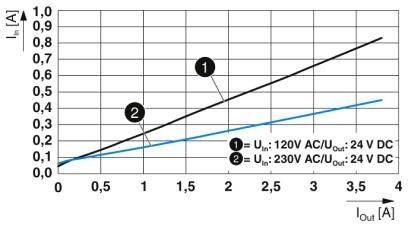

Diagram zobrazuje proudové křivky: černá pro Uin=120V AC/24V DC, modrá pro Uin=230V AC/24V DC. Obě ukazují nárůst Iin na Iout.

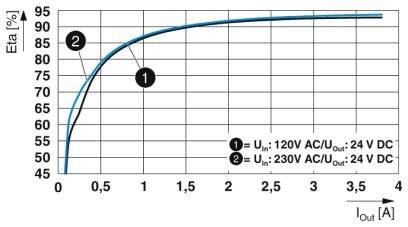

Graf znázorňuje křivku účinnosti napájecího zdroje. Dvě křivky: (1) U_in: 120V, U_out: 24V a (2) U_in: 230V, U_out: 24V. Účinnost se zvyšuje s rostoucím zatížením.

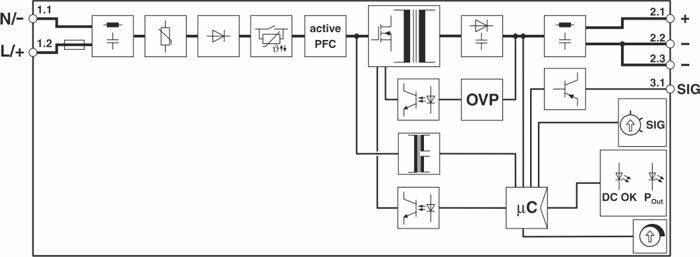

Blokové schéma síťového zdroje s aktivní korekcí účiníku (PFC), ochranou proti přepětí (OVP) a mikrokontrolerem. Znázorňuje proudové cesty a komponenty elektrické bezpečnosti.

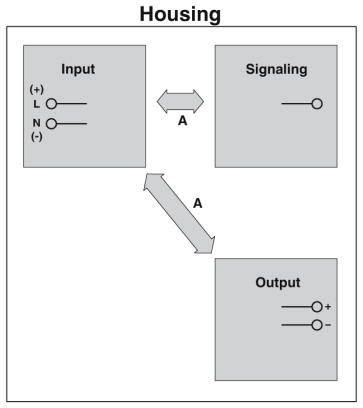

Diagram elektrického schématu: Vstup s (+/-) a 'L', 'N'; signalizace mezi vstupem a výstupem; výstup s '+/-'.

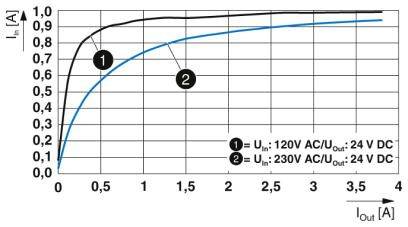

Graf znázorňuje proudovou intenzitu (I_in) v závislosti na výstupním proudu (I_out) pro dvě napětí: 120 V a 230 V. Obě křivky stoupají až do 1 A.

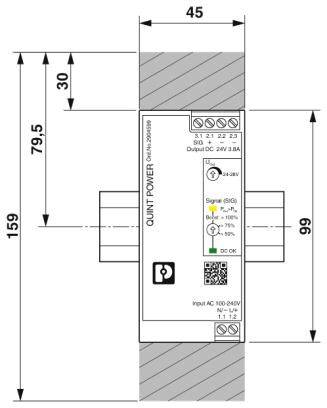

Obrázek napájecího modulu s technickými specifikacemi a rozměry; výška 159 mm, šířka 45 mm.

1/7

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 30 s
Délka odizolování: 8 mm
Odběr proudu: 1 A (100 V/AC), 0,83 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Jmenovitý příkon: 104 VA

Provedení: Montáž na DIN lištu

Jmenovité vstupní napětí: 100-240 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 3.8 A

Výstupní proud (max.) - zaokrouhlený: 3.8 A

: 90 W

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 24 V

Připojení: šroubovací

Rozm.: (d x š x v) 90 x 45 x 99 mm

Hmotnost: 0.296 kg

Výstupní napětí (max.): 24 V/DC

Výstupní napětí (min.): 24 V

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904599

Obsah: 1 ks

MTBF: 1272000 h

Vlastnosti napájecích adaptérů: regulovatelné výstupní napětí

Šířka: 45 mm

V: 99 mm

Délka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/3.8/SC

Účinnost: 93.7 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2904599 síťový zdroj na DIN lištu 24 V 3.8 A 90 W Obsah 1 ks

Objednací číslo:2141035

Doručení: St 21. 10.

Conrad Electronic

Tento produkt

90 W

šroubovací

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

3.8 A

100 V/AC

Min.: 1

Násobky: 1

3 400,83 Kč^*

Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2209722

Doručení: St 21. 10.

Conrad Electronic

240 W

zasouvací šroubová přípojka

264 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

9 194,21 Kč^*

Phoenix Contact 2902646 síťový zdroj na DIN lištu 10 A 50 W Obsah 1 ks

Objednací číslo:2225461

Doručení: St 21. 10.

Conrad Electronic

50 W

šroubovací

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

4 280,17 Kč^*

Phoenix Contact 2902994 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2225477

Doručení: St 21. 10.

Conrad Electronic

90 W

šroubovací

264 V/AC

24 V

24 V/DC

pevné napětí

100-240 V/AC

3.75 A

85 V/AC

Min.: 1

Násobky: 1

1 974,38 Kč^*

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

Doručení: St 21. 10.

Conrad Electronic

60 W

šroubovací

264 V/AC

48 V

48 V/DC

pevné napětí

100-240 V/AC

1.25 A

85 V/AC

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact 2903002 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 15 V 6.67 A 100 W Obsah 1 ks

Objednací číslo:2141057

Doručení: St 21. 10.

Conrad Electronic

100 W

šroubovací

264 V/AC

15 V

15 V/DC

pevné napětí

100-240 V/AC

6.67 A

85 V/AC

Min.: 1

Násobky: 1

2 417,36 Kč^*

Phoenix Contact 2903144 síťový zdroj na DIN lištu 24 V 5 A 120 W Obsah 1 ks

Objednací číslo:2225478

Doručení: St 21. 10.

Conrad Electronic

120 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Min.: 1

Násobky: 1

3 908,26 Kč^*

Phoenix Contact 2903145 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2225479

Doručení: St 21. 10.

Conrad Electronic

240 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

100 V/AC

Min.: 1

Násobky: 1

6 037,19 Kč^*

Phoenix Contact 2903147 síťový zdroj na DIN lištu 24 V 3 A 72 W Obsah 1 ks

Objednací číslo:2225480

Doručení: St 21. 10.

Conrad Electronic

72 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

3 A

100 V/AC

Min.: 1

Násobky: 1

1 714,88 Kč^*

Phoenix Contact 2903156 síťový zdroj na DIN lištu 40 A 960 W Obsah 1 ks

Objednací číslo:2225481

Doručení: St 21. 10.

Conrad Electronic

960 W

pružinové připojení

500 V/AC

24 V/DC

nastavitelný

400 - 500 V/AC

40 A

400 V/AC

Min.: 1

Násobky: 1

9 982,64 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141035 Phoenix Contact 2904599 síťový zdroj na DIN lištu 24 V 3.8 A 90 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141035 Phoenix Contact 2904599 síťový zdroj na DIN lištu 24 V 3.8 A 90 W Obsah 1 ks

Popis

Start těžkých zátěží díky dynamický boost. - Preventivní funkce kontroly hlásí nesrovnalosti dříve, než se objeví závada. Úspora místa v rozvaděči díky úzký a plochý tvar.

Tento text byl přeložen strojově.
