Name: Phoenix Contact 2702863 RAD-2400-IFS-JP bezdrátový modul pro PLC
Brand: Phoenix Contact
SKU: 2209883
Availability: BackOrder

Zelené, obdélníkové elektronické zařízení s několika konektory na horní straně. Slouží ke zpracování signálů v průmyslovém prostředí.

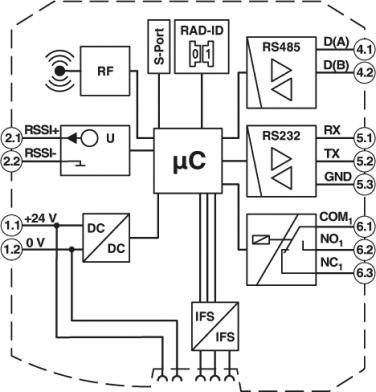

Diagram elektronického schématu s RF, RS485 a RS232 připojeními, mikrokontrolerem a různými rozhraními.

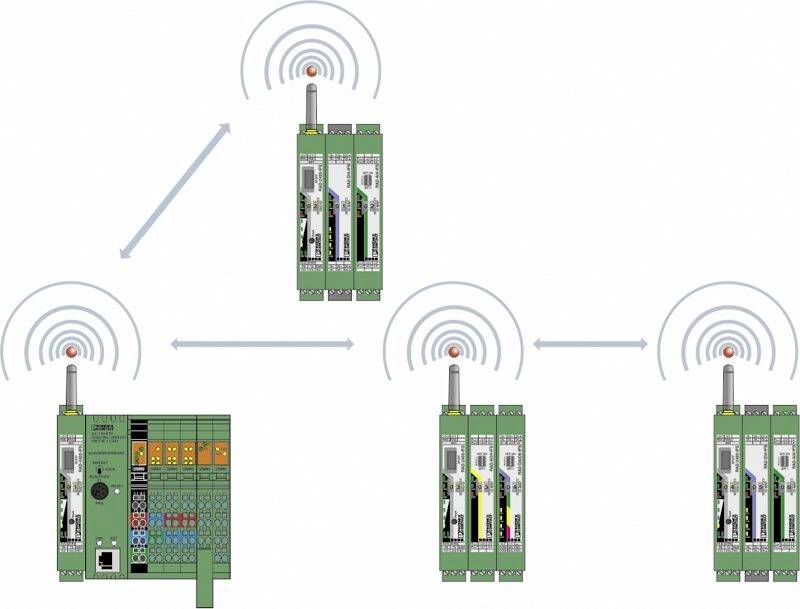

Obrázek zobrazuje síť čtyř zelených modulů, které jsou bezdrátově propojeny. Šipky začínají nahoře vpravo.

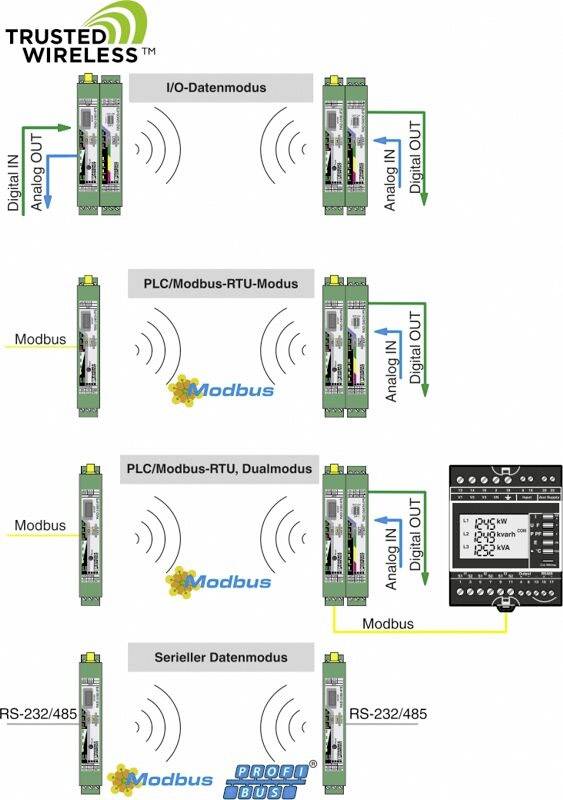

Znázornění komunikačního systému s Modbusem a PROFIBUSEM, který zobrazuje digitální a analogové vstupy/výstupy.

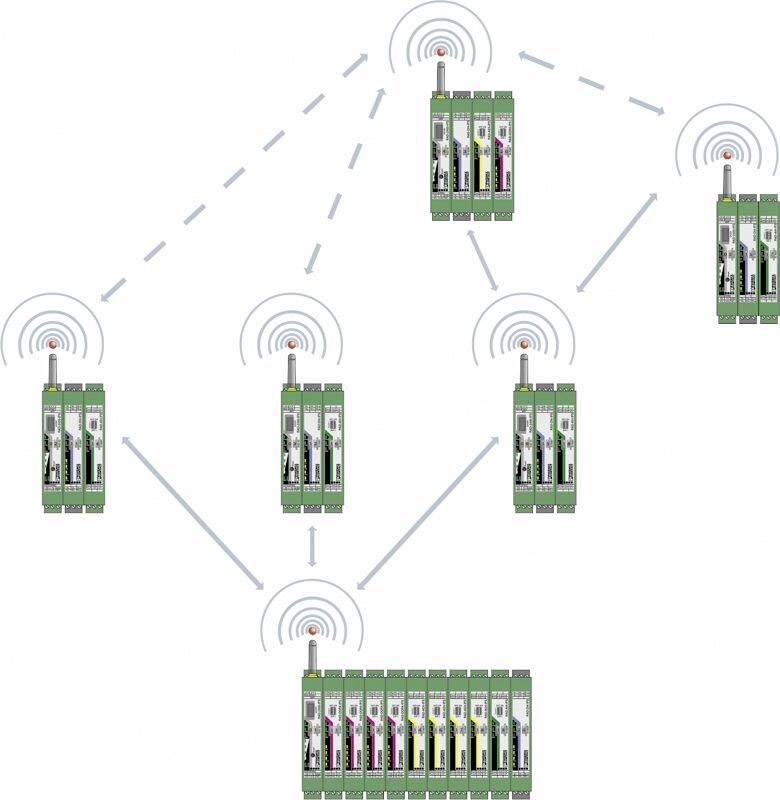

Diagram znázorňuje bezdrátovou komunikační síť mezi několika zelenými zařízeními propojenými rádiovými vlnami.

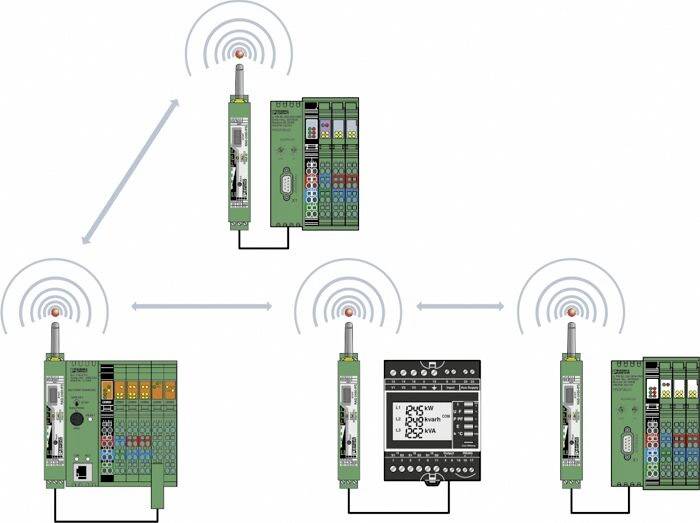

Blokové schéma znázorňuje pět elektronických modulů, které mezi sebou komunikují bezdrátově, reprezentováno vlnitými čarami.

Diagram znázorňuje RS-485 připojení s COMBICON konektorem. D(B)+ z (4.2) do D(B)+, a D(A)- z (4.1) do D(A)-.

Schéma zapojení ukazuje propojení RS-232 mezi COMBICON a D-SUB-9: RX (5.1 do 2), TX (5.2 do 3), GND (5.3 do 5).

Technický výkres elektronického zařízení s rozměry: šířka 99 mm, výška 114,5 mm, hloubka 17,5 mm. Přední a boční pohled.

Diagram znázorňuje propojení COMBICON RS-232 s D-SUB-9 PLC. RX, TX a GND jsou propojeny šipkami, označené piny.

1/10

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 4. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 800,83 Kč / kus)

11 800,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Okolní teplota (skladování/přepravní): -40 °C až +85 °C
Přepěťová kategorie: II
Materiál krytu: PA 6.6-FR
Rozsah napájecího napětí: 19,2 V/DC - 30,5 V/DC
Anténní přípojka: RSMA (female)
Frekvence: 2400 MHz
Frekvenční rozsah: 2.4002 GHz - 2.4785 GHz
Počet kanálové skupiny: 8
Počtu kanálů v každé skupině: 55
Rozestup kanálů: 1.3 MHz
Průřez vodiče: 0,2 mm² - 2,5 mm²
Průřez vodiče AWG: 24 - 14
Délka odizolování: 7 mm
Utahovací moment: 0,6 Nm
Závit: šrouby M3

Typ: RAD-2400-IFS-JP

Kategorie produktu: bezdrátový modul pro PLC

Příkon proudu: 6 A

Číslo výrobce: 2702863

Provedení: Šroubové spojení

Rozm.: (d x š x v) 114.5 x 17.5 x 116 mm

Provozní teplota: -40 °C (min)

Min. provozní teplota: -40 °C

Šířka: 17.5 mm

V: 116 mm

Délka: 114.5 mm

Rozhraní: RS-232, RS-485, konfigurační rozhraní

Max. okolní teplota: +70 °C

Min. okolní teplota: -40 °C

Ke stažení

List technických údajů

List technických údajů 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP bezdrátový modul pro PLC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP bezdrátový modul pro PLC

Popis

Bez licence 2,4 Ghz. Více kilometry dosah díky nastavitelné přenosové rychlosti bezdrátového rozhraní. Rychlé a snadné zprovoznění bez programování. Vysoká spolehlivost díky Trusted-Wireless 2.0 (AES šifrování, frekvence typová a Koexistenzmanagement). Mesh sítě až 250 účastníků. Integrované rozhraní RS-232/RS-485 rozhraní. Modulární lze rozšířit pomocí až 32 I/O rozšiřující modulů. Rozšířený teplotní rozsah -40 °C ... +70 °C.

Tento text byl přeložen strojově.
