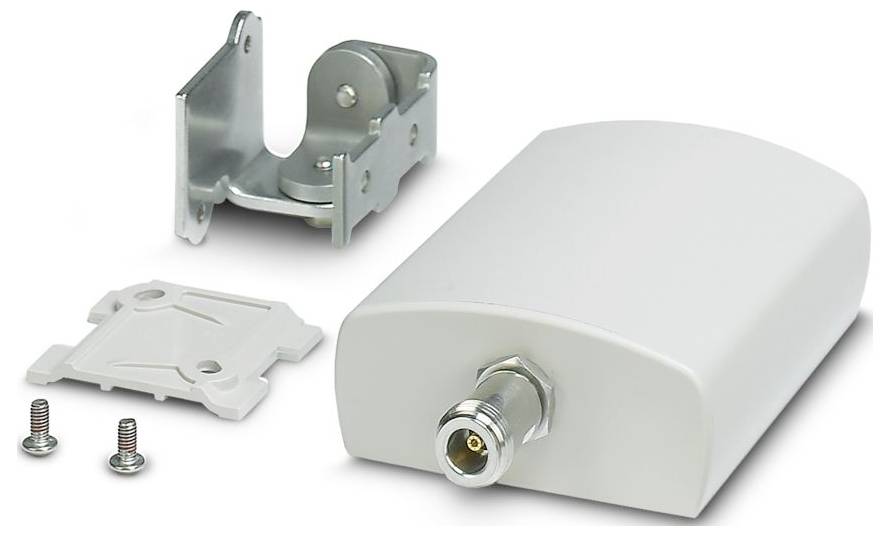

Phoenix Contact 2701186 ANT-DIR-2459-01 Anténa
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 676,86 Kč / kus)
5 676,86 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Typ připojení: N (female)
- Šířka: 80 mm
- Výška: 100 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP67
- Teplota okolí (provoz): -40 °C ... 75 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 45545-2; NFPA 130; BS 6853
- Poznámka: Protipožární ochrana pro kolejová vozidla
- Způsob montáže: Montáž na stěnu; montáž na sloup
- Šok (provoz): Podle EN 50125-3, zátěžový profil „mimo koleje“
- Vibrace (provoz): Podle EN 50125-3, profil zatížení: „Mimo koleje“
- Max. Vnitřní indukčnost li: Zanedbatelná
- Délka: 35 mm
- Frekvenční rozsah 2,4 GHz... 2,5 GHz; 5,15 GHz... 5,83 GHz
- Poměr stojatých vln VSWR v systému 50 Ω: ≤ 2,00
- Materiál: Lexan EXL 9330; V2A; V2A
- Vnější rozměr: Vnější rozměr
- Rozsah dodávky: Včetně montážního úhelníku a sloupových objímek
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Pokyny k montáži: Venkovní a vnitřní prostory
- Vnější průměr: 25 mm... 85 mm (stožár)
- Jiná odolnost: Odolná proti mořské vodě
- Omezení použití: Omezení použití
- Poznámka CCCex: V oblastech s nebezpečím výbuchu není v Číně povoleno použití.
- Bezpečnostní údaje: Bezpečnostní údaje
- Vstupní napětí UI: 30 V.
- Kapacita CI: Zanedbatelná
- Vstupní proud II: 600 mA
- Elektronická zařízení na kolejových vozidlech: Elektronická zařízení na kolejových vozidlech
- Impedance 50 Ω
- Frekvenční pásmo 2,4 GHz; 5 GHz
- Zisk: 9 dBi
- Úhel rozevření vertikálně: 55 ° (2,4 GHz ... 2,5 GHz); 55 ° (5,1 GHz ... 5,9 GHz)
- Horizontální úhel rozevření: 75 ° (2,4 GHz ... 2,5 GHz); 55 ° (5,1 GHz ... 5,9 GHz)
- Polarizace: lineární, vertikální
- Připojovací kabel: ne
- Rychlost větru: 220 km/h.
- Maximální výkon 10,00 W.
- Vyzařovací charakteristika: Nasměrování
- Typ
ANT-DIR-2459-01
- Kategorie produktu
Anténa
- Číslo výrobce
2701186
- Rozm.
(d x š x v) 35 x 80 x 100 mm
- Šířka
80 mm
- V
100 mm
- Délka
35 mm
- Hloubka
35 mm
IP67
Ke stažení
List technických údajů
List technických údajů 3579392 Phoenix Contact 2701186 ANT-DIR-2459-01 Anténa
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579392 Phoenix Contact 2701186 ANT-DIR-2459-01 Anténa
Popis
Směrová anténa pro montáž na stěnu nebo na sloup, 2,4 GHz / 5 GHz , zisk: 9 dBi, stupeň krytí: IP67, nárazuvzdorné: IK06, odolný proti mořské vodě, připojení: N (female), vč. montážních úhelníku a stožárů, schválení ATEX a IECEx
