Name: Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks
Brand: Phoenix Contact
SKU: 2209722
Availability: BackOrder

Napájecí jednotka s zelenými a šedými konektory, obchodní značka 'QUINT POWER', rozsah napětí 100-240 V, výstup 24 V, 10 A.

Schéma zapojení síťového zdroje s aktivní korekcí účiníku (PFC), usměrňovačem a několika elektrickými výstupy.

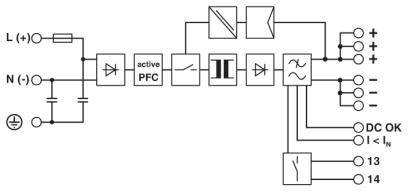

Diagram elektrického obvodu s aktivní korekcí účiníku (PFC), který převádí střídavý proud na stejnosměrný. Obsahuje symboly transformátoru, usměrňovače a filtru.

1/3

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 194,21 Kč / kus)

13 144,63 Kč

-30 %

9 194,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC
Délka odizolování: 7 mm
Odběr proudu: 2,2 A (120 V/AC), 1,3 A (230 V/AC), 2,5 A (110 V/DC), 1,2 A (220 V/DC)
Jmenovitý příkon: 303 VA

Jmenovité vstupní napětí: 100-240 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 85 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 85 V/AC až 264 V/AC

Vstupní napětí (max.): 264 V/AC

Výstupní proud (max.): 10 A

Výstupní proud (max.) - zaokrouhlený: 10 A

: 240 W

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 24 V

Připojení: zasouvací šroubová přípojka

Rozm.: (d x š x v) 125 x 60 x 130 mm

Hmotnost: 1.1 kg

Výstupní napětí (max.): 24 V/DC

Výstupní napětí (min.): 18 V

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -40 °C

Číslo výrobce: 2320911

Obsah: 1 ks

MTBF: 940000 h

Vlastnosti napájecích adaptérů: stabilizováno

Šířka: 60 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT-PS/1AC/24DC/10/CO

Účinnost: 92.5 %

: 60

: 130 mm

: 125 mm

: 130 mm

: 303 W

: NE

: ANO

: AC/DC

: Screw connection

: ANO

: IP20

: None

: None

: Other

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2209722

Doručení: St 21. 10.

Conrad Electronic

Tento produkt

240 W

zasouvací šroubová přípojka

264 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

9 194,21 Kč^*

Phoenix Contact 2902646 síťový zdroj na DIN lištu 10 A 50 W Obsah 1 ks

Objednací číslo:2225461

Doručení: St 21. 10.

Conrad Electronic

50 W

šroubovací

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

4 280,17 Kč^*

Phoenix Contact 2902994 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2225477

Doručení: St 21. 10.

Conrad Electronic

90 W

šroubovací

264 V/AC

24 V

24 V/DC

pevné napětí

100-240 V/AC

3.75 A

85 V/AC

Min.: 1

Násobky: 1

1 974,38 Kč^*

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

Doručení: St 21. 10.

Conrad Electronic

60 W

šroubovací

264 V/AC

48 V

48 V/DC

pevné napětí

100-240 V/AC

1.25 A

85 V/AC

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact 2903002 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 15 V 6.67 A 100 W Obsah 1 ks

Objednací číslo:2141057

Doručení: St 21. 10.

Conrad Electronic

100 W

šroubovací

264 V/AC

15 V

15 V/DC

pevné napětí

100-240 V/AC

6.67 A

85 V/AC

Min.: 1

Násobky: 1

2 417,36 Kč^*

Phoenix Contact 2903144 síťový zdroj na DIN lištu 24 V 5 A 120 W Obsah 1 ks

Objednací číslo:2225478

Doručení: St 21. 10.

Conrad Electronic

120 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Min.: 1

Násobky: 1

3 908,26 Kč^*

Phoenix Contact 2903145 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2225479

Doručení: St 21. 10.

Conrad Electronic

240 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

100 V/AC

Min.: 1

Násobky: 1

6 037,19 Kč^*

Phoenix Contact 2903147 síťový zdroj na DIN lištu 24 V 3 A 72 W Obsah 1 ks

Objednací číslo:2225480

Doručení: St 21. 10.

Conrad Electronic

72 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

3 A

100 V/AC

Min.: 1

Násobky: 1

1 714,88 Kč^*

Phoenix Contact 2903156 síťový zdroj na DIN lištu 40 A 960 W Obsah 1 ks

Objednací číslo:2225481

Doručení: St 21. 10.

Conrad Electronic

960 W

pružinové připojení

500 V/AC

24 V/DC

nastavitelný

400 - 500 V/AC

40 A

400 V/AC

Min.: 1

Násobky: 1

9 982,64 Kč^*

Phoenix Contact 2903157 síťový zdroj na DIN lištu 12 V 5 A 60 W Obsah 1 ks

Objednací číslo:2225482

Doručení: St 21. 10.

Conrad Electronic

60 W

pružinové připojení

240 V/AC

12 V

12 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Min.: 1

Násobky: 1

3 180,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209722 Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209722 Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Popis

Pro maximální dostupnost. Spolehlivé spuštění při větším zatížení s statické rezerva výkonu POWER BOOST až 1,5-násobným jmenovitým proudem trvale. Rychlé spuštění standardních jističů s dynamickým výkonová rezerva SFB (Selective Fuse Breaking) s až 6-násobným jmenovitým proudem po dobu 12 ms.
