Name: Phoenix Contact 1869156 svorkovnice pro tiskárny 1.5 mm² Pólů 11 zelená 1 ks Piece
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

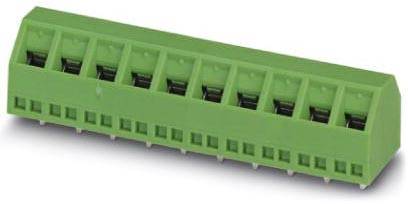

Zelený elektrický konektor s osmi svorkami, vhodný pro zapojení v elektronických zařízeních nebo rozváděčích.

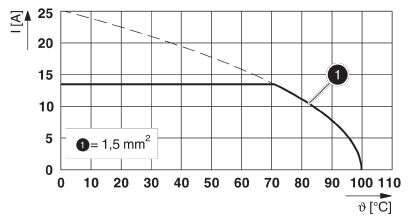

Graf ukazuje proudovou zatížitelnost (I v ampérech) v závislosti na teplotě (θ ve stupních Celsia) pro vedení s průřezem 1,5 mm². Zatížitelnost klesá se zvyšující se teplotou.

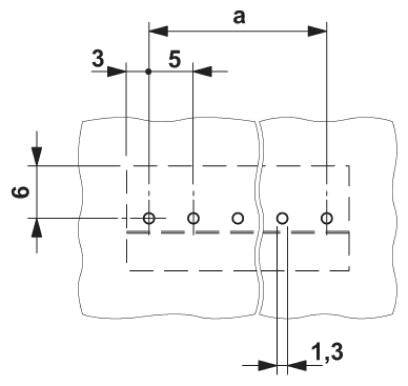

Technický výkres: Dva překrývající se obdélníky s propojením bodů. Rozměry: 6 vertikálně, 3 horizontálně, a nahoře, 5 uvnitř, 1,3 dole.

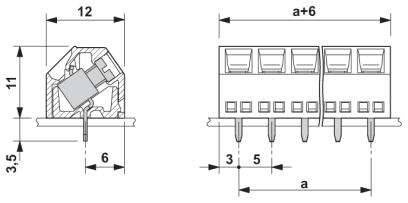

Technický výkres konektoru s rozměry: uvedena výška, šířka a roztečové rozměry. Zobrazuje příčný řez a pohled zepředu.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

5 mm

Počet kontaktů v řadě

Pólů

Datasheety: (PDF)

Doručení: Čt 14. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 22 150,00 Kč

Počet

Min.: 50

Násobky: 50

Celková cena (62,21 Kč / kus)

3 110,50 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 1 ks

Technické parametry

Závit: šrouby M3
Montáž: pájení vlnou
Počet konektorů: 11
Zásuvné: ne
Utahovací moment: 0,5 Nm ... 0,6 Nm
Povrchové provedení: galvanicky pocínované
Kovový povrch pájeného místa (krycí vrstvy): cín (5 - 7 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 11 mm
Pinlange: 3,5 mm
Kolíkové rozměry: 0,5 x 1 mm
Jmenovité rázové napětí (III/3): 4 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 1,5 mm²

Druh obalu: Piece

Typ: SMKDSN 1,5/11

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s tahovým pouzdrem

Rastr (rozteč): 5 mm

Počet řádků: 1

Počet kontaktů v řadě: 11

Pólů: 11

Délka izolace (max.): 6 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 13.5 A

Průřez flexibilní (min.): 0.14 mm²

Jmenovitý proud - filtr: 13.5 A

Průřez pevný (min.): 0.14 mm²

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: zelená

Směr činnosti: šikmo k DPS

Číslo výrobce: 1869156

Obsah: 1 ks

Jmenovité napětí: 400 V

Šířka: 56 mm

V: 14.5 mm

Délka: 16 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Počet kontaktů v řadě

Připojení

Pólů

Počet řádků

Druh obalu

Rastr (rozteč)

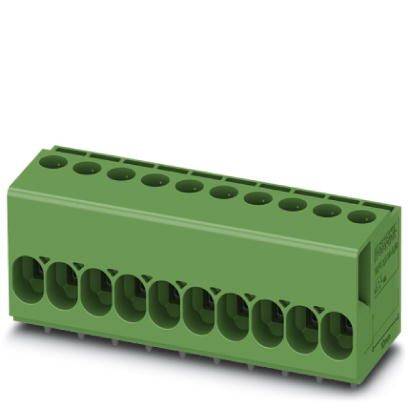

Phoenix Contact 1017492 svorkovnice pro tiskárny 2.5 mm² Pólů 3 zelená 50 ks Piece

Objednací číslo:2208956

Doručení: Čt 26. 11.

Conrad Electronic

24 A

šroubovací

Piece

5.08 mm

Min.: 1

Násobky: 1

1 362,81 Kč^*

Phoenix Contact 1017493 svorkovnice pro tiskárny 2.5 mm² Pólů 4 zelená 50 ks Piece

Objednací číslo:2208957

Doručení: Čt 26. 11.

Conrad Electronic

24 A

šroubovací

Piece

5.08 mm

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact 1017495 svorkovnice pro tiskárny 2.5 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208958

Doručení: Čt 3. 12.

Conrad Electronic

24 A

šroubovací

Piece

5.08 mm

Min.: 1

Násobky: 1

2 665,29 Kč^*

Phoenix Contact 1017504 svorkovnice pro tiskárny 4 mm² Pólů 3 zelená 50 ks Piece

Objednací číslo:2208959

Doručení: Po 19. 10.

5 Set(y)Conrad Electronic

32 A

pružinové připojení

Piece

5.08 mm

Min.: 1

Násobky: 1

1 362,81 Kč^*

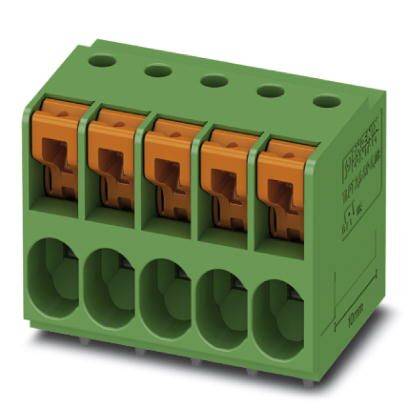

Phoenix Contact 1017506 svorkovnice pro tiskárny 4 mm² Pólů 5 zelená 50 ks

Objednací číslo:2208960

Doručení: Čt 10. 12. 2026

Conrad Electronic

32 A

pružinové připojení

5.08 mm

Min.: 1

Násobky: 1

2 238,84 Kč^*

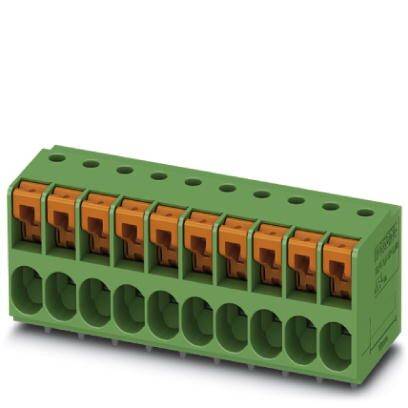

Phoenix Contact 1017507 svorkovnice pro tiskárny 4 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208961

Doručení: Po 19. 10.

41 Set(y)Conrad Electronic

32 A

pružinové připojení

Piece

5.08 mm

Min.: 1

Násobky: 1

2 665,29 Kč^*

Phoenix Contact 1017519 svorkovnice pro tiskárny 6 mm² Pólů 6 zelená 50 ks Piece

Objednací číslo:2208962

Doručení: Čt 26. 11.

Conrad Electronic

41 A

šroubovací

Piece

6.35 mm

Min.: 1

Násobky: 1

3 409,09 Kč^*

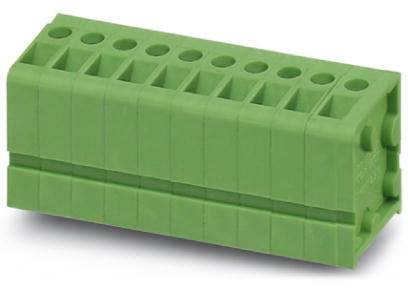

Phoenix Contact 1700354 svorkovnice pro tiskárny 2.5 mm² Pólů 5 zelená 20 ks Piece

Objednací číslo:2209278

Doručení: Čt 3. 12.

Conrad Electronic

24 A

šroubovací

Piece

5 mm

Min.: 1

Násobky: 1

2 090,08 Kč^*

Phoenix Contact 1705966 svorkovnice pro tiskárny Pólů 7 zelená 50 ks

Objednací číslo:2209284

Doručení: Po 19. 10.

205 Set(y)Conrad Electronic

šroubovací

3.81 mm

Min.: 1

Násobky: 1

2 875,21 Kč^*

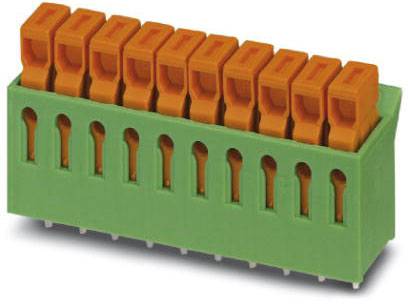

Phoenix Contact 1706222 svorkovnice pro tiskárny 0.34 mm² Pólů 7 zelená 50 ks Piece

Objednací číslo:2209286

Doručení: Út 22. 12. 2026

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Min.: 1

Násobky: 1

1 916,53 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209503 Phoenix Contact 1869156 svorkovnice pro tiskárny 1.5 mm² Pólů 11 zelená 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209503 Phoenix Contact 1869156 svorkovnice pro tiskárny 1.5 mm² Pólů 11 zelená 1 ks Piece

Popis

Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt. Umožňuje připojení dvou vodičů. Umožňuje připojení Schrager uspořádání mehrreihige na DPS. Nejmenší konstrukce pro příslušný průřez vodiče.
