Name: Phoenix Contact 1752493 FL WLAN 1022 Bezdrátový modul
Brand: Phoenix Contact
SKU: 3574422
Availability: SoldOut

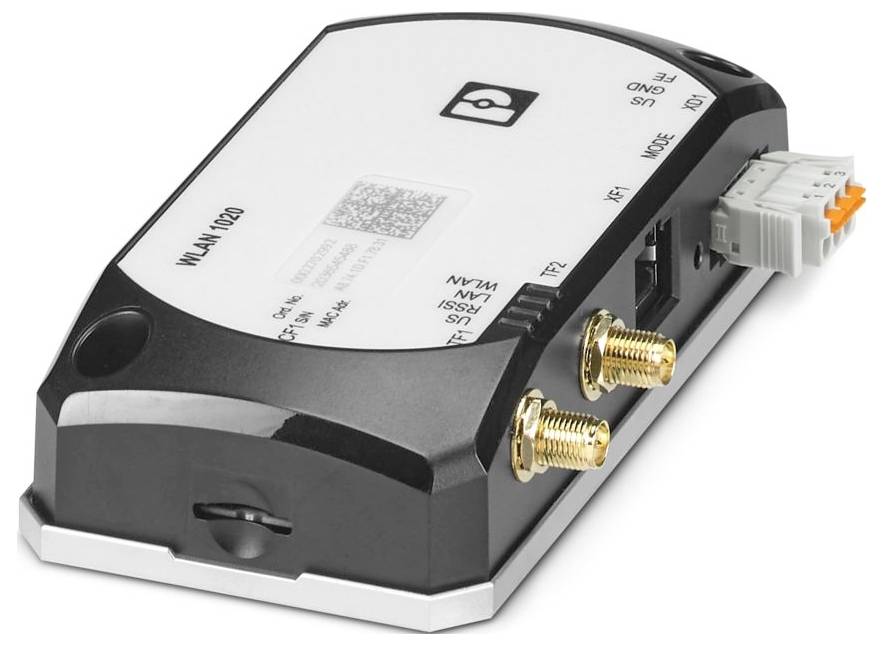

Kompaktní elektronické zařízení s konektory Wi-Fi a antény s označením 'WL-WLAN 1020'. Používá se pro připojení k síti a přenos dat.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (14 004,13 Kč / kus)

14 004,13 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: Samostatný
Počet pinů: 3
Typ připojení: RJ45
Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 63 mm
Výška: 26 mm
Hloubka: 113 mm
Materiál krytu: PC
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -30 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 55032
Způsob montáže: Montáž na stěnu; montáž na lištu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie II (IEC 61010-1)
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (nekondenzující)
Délka odizolování: 10 mm
Frekvenční rozsah 0,15 MHz... 80 MHz
Přenosová rychlost 10/100/1000 Mbit/s.
Maximální ztrátový výkon při jmenovitých podmínkách: 4,3 W.
Počet rozhraní: 1
Tlak vzduchu (provoz): 800 hPa... 1080 hPa (až 2000 m dlouhý)
Anténa: Anténa
Typ připojení antény: RSMA (female)
Délka přenosu 100 m (na segment)
Rozsah napájecího napětí: 9 v DC... 32 V DC (PELV/SELV)
Připojení: COMBICON
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (nekondenzující)
Odběr proudu: Max. 800 mA (při Umin / Tmax / max. Množství v kg
Signál: ± 0,5 kV (symetrický); ± 1 kV (asymetrický)
Pokyny pro montáž: Antény nejsou součástí dodávky
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: ± 6 kV
Rychlost vybíjení vzduchu ± 8 kV
Poznámka: ±2,2 kV
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: 3 v/m.
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Ovlivňování vedením: Ovlivňování vedením
Napětí: 10 V
Emise rušení: Emise rušení
Fyzika přenosu: Měď
Označení: Wireless LAN
Připojitelné bezdrátové moduly: 20 (10 pro virtuální rozhraní v AP režimu)
Tlak vzduchu (skladování/přeprava): 660 hPa 1080 hPa (až 3500 m dlouhý)
Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
Poznámka k druhu připojení: Automatické vyjednávání a automatické testování
Počet kanálů: 1 (porty RJ45)
Vysílací výkon: Max. 19,5 dBm (se dvěma anténami)
Funkce: Funkce
Nepřímé vybití: ± 6 kV
Provedení: IEEE 802.11 a/b/g/n/AC/ax 2,4 GHz, 5 GHz > 600 Mbit/s.
Konfigurace: Správa na bázi webu, automatizovatelný CLI, ZBYTKOVÝ API
Poznámka k měřítkem: Rozměry nástavby bez konektoru
Napájení: Modulová elektronika: Napájení: Modulová elektronika
NAPÁJECÍ NAPĚTÍ 24 V DC (SELV)
Počet: 2
Napájecí proud: typ. 180 mA (při Unom / 20 °C / max. Množství v kg
Ethernet (RJ45): Ethernet (RJ45)
Rozsah průřezů AWG: 24... 16
Wireless: Wireless
Rádiové certifikáty: Evropa, další země v e-shopu
Frekvenční pásmo 2,4 GHz; 5 GHz; 6 GHz
Bezdrátový standard: Wi-Fi; IEEE 802.11; a; b; g; n; AC; ax; Wi-Fi 6
Zkušební dráha: Napájení 24 v / funkční erde 500 v DC 1 min; rozhraní Ethernet / všechny ostatní potenciály 2,25 kV DC 1 min; napájení 24 v / interní logika 500 v DC 1 min
Podpora pro jednotlivé země: Belgie; Bulharsko; Dánsko; Estonsko; Finsko; Francie; Řecko; Spojené království; Irsko; Itálie; Lotyšsko; Lichtenštejnsko; Litva; Lucembursko; Malta; Nizozemsko; Norsko; Rakousko; Polsko; Portugalsko; Rumunsko; Švédsko; Švýcarsko; Slovensko; Slovinsko; Španělsko; Česká republika; Maďarsko; Kypr (rep.)
Počet bezdrátových rozhraní: 1 IEEE 802.11 a/b/g/n/AC/ax
Bezdrátová karta: Bezdrátová karta
1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3: 1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3
Quality of Service (QoS): Ano
Materiál spodní desky: Zinkový odlitek, poniklovaný
Výsledek zkoušky: Třída B.

Typ: FL WLAN 1022

Kategorie produktu: Bezdrátový modul

Provozní napětí: 24 V/DC

Příkon proudu: 800 mA

Číslo výrobce: 1752493

Provedení: Samostatný provoz

Rozm.: (d x š x v) 113 x 63 x 26 mm

Provozní teplota: -30 °C (min)

Min. provozní teplota: -30 °C

Šířka: 63 mm

V: 26 mm

Délka: 113 mm

Rozhraní: RJ45

Max. okolní teplota: 85 °C

Min. okolní teplota: -40 °C

Hloubka: 113 mm

: IP20

: Other

: 63 mm

: 26 mm

: 113 mm

: ANO

: Other

: NE

: NE

: IP20

: NE

: NE

: NE

: NE

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3574422 Phoenix Contact 1752493 FL WLAN 1022 Bezdrátový modul

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3574422 Phoenix Contact 1752493 FL WLAN 1022 Bezdrátový modul

Popis

Wi-Fi klient, Soft Point, Wi-Fi 6, se 2 externími anténními konektory (RSMA-F), IP20, -30 ° C … +60 °C, WLAN 802.11a, n, ac, ax, frekvence: 2,4 GHz, 5 GHz, 6 GHz , připojovací údaje: 9 v DC ... 32 v DC, RJ45: Pro LAN, http/https, CLI, RST-API
