Name: Phoenix Contact 1727816 svorkovnice pro tiskárny 1 mm² Pólů 10 zelená 1 ks Piece
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

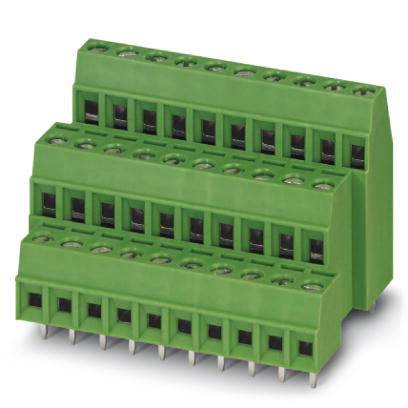

'Zelená, víceúrovňová svorkovnice pro plošné spoje s několika přípoji a kolíky, vhodná pro elektrické spoje.'

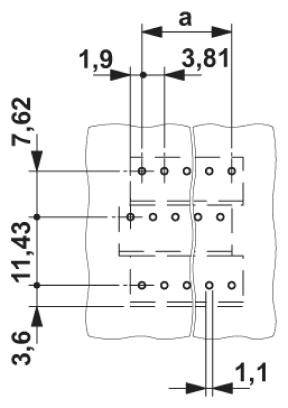

Diagram s rozměry: 1,9, 3,81, 3,6, 7,62, 11,43 a 1,1 v blíže neurčených jednotkách. Zobrazuje pozice a vzdálenosti.

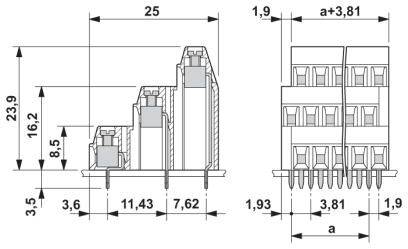

Technický výkres konektoru s rozměry v milimetrech. Zobrazuje boční a čelní pohled s detailními rozměry.

1/3

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

3.81 mm

Počet kontaktů v řadě

Pólů

Datasheety: (PDF)

Okamžité doručení: Po 19. 10.

70 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (470,25 Kč / kus)

470,25 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 1 ks

Technické parametry

Závit: šrouby M2
Montáž: pájení vlnou
Počet konektorů: 30
Zásuvné: ne
Utahovací moment: 0,22 Nm ... 0,25 Nm
Kovový povrch pájeného místa (krycí vrstvy): cín (5 - 7 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 23,9 mm
Pinlange: 3,5 mm
Kolíkové rozměry: 0,5 x 0,9 mm
Jmenovité rázové napětí (III/3): 2,5 kV
Jmenovitý průřez: 1 mm²

Druh obalu: Piece

Typ: MK3DS 1/10-3,81

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s tahovým pouzdrem

Rastr (rozteč): 3.81 mm

Počet řádků: 3

Počet kontaktů v řadě: 10

Pólů: 10

Délka izolace (max.): 5 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 8 A

Průřez flexibilní (min.): 0.14 mm²

Jmenovitý proud - filtr: 8 A

Průřez pevný (min.): 0.14 mm²

Flexibilní průměr (max.): 1 mm²

Pevný průřez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: zelená

Číslo výrobce: 1727816

Obsah: 1 ks

Jmenovité napětí: 160 V

Šířka: 40 mm

V: 27.4 mm

Délka: 25 mm

UKCA: Ano
