Name: Phoenix Contact 1565400 ANT-OMNI-0671-03 Anténa
Brand: Phoenix Contact
SKU: 3569844
Availability: SoldOut

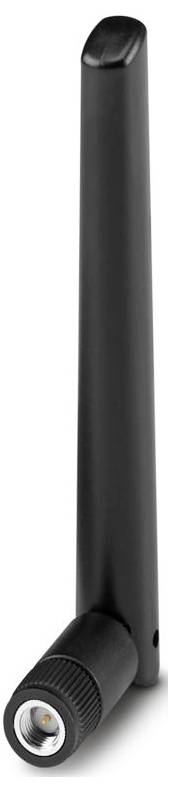

Černá, svislá bezdrátová anténa s konektorem u základny.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (1 032,23 Kč / kus)

1 032,23 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: SMA (zástrčka)
Výška: 123 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP67
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 70 °C
Způsob montáže: Přímá montáž
Přípustná vlhkost vzduchu (provoz): 20 %... 95 %
Frekvenční rozsah 617 MHz... 960 MHz; 1,71 GHz... 2,7 GHz; 5,15 GHz... 7,125 GHz
Poměr stojatých vln VSWR v systému 50 Ω: ≤ 4,50 (617 MHz ... 960 MHz);≤ 3,50 (1,7 GHz ... 2,7 GHz);≤ 3,50 (5,15 GHz ... 5,25 GHz);≤ 3,50 (5,25 GHz ... 5,35 GHz);≤ 3,50 (5,47 GHz ... 5,725 GHz);≤ 3,50 (5,725 GHz ... 5,85 GHz);≤ 5,00 (5,85 GHz ... 5,895 GHz);≤ 5,00 (5,925 GHz ... 6,425 GHz);≤ 5,00 (6,425 GHz ... 6,525 GHz);≤ 5,00 (6,525 GHz ... 6,875 GHz);≤ 5,00 (6,875 GHz ... 7,125 GHz)
Průměr: 13 mm
Připojovací technika: Připojovací technika
Poznámka pro použití: Pouze pro průmyslové použití
Zvláštní vlastnosti: Monopolní anténa
Impedance 50 Ω
Zisk: 1,12 dBi (617 MHz ... 960 MHz); 2,16 dBi (1,7 GHz ... 2,7 GHz); 1,89 dBi (5,15 GHz ... 5,25 GHz); 1,91 dBi (5,25 GHz ... 5,35 GHz); 2,11 dBi (5,47 GHz ... 5,725 GHz); 2,09 dBi (5,725 GHz ... 5,85 GHz); 2,01 dBi (5,85 GHz ... 5,895 GHz); 2,02 dBi (5,925 GHz ... 6,425 GHz); 1,58 dBi (6,425 GHz ... 6,525 GHz); 1,91 dBi (6,525 GHz ... 6,875 GHz); 2,05 dBi (6,875 GHz ... 7,125 GHz)
Vertikální polarizace
Maximální výkon 1,00 W.
Vyzařovací charakteristika: Všesměrová
Materiál (radom): Plast

Typ: ANT-OMNI-0671-03

Kategorie produktu: Anténa

Číslo výrobce: 1565400

Rozm.: (d x š x v) 123 x 13 x 123 mm

Provozní teplota: -40 °C (min)

Min. provozní teplota: -40 °C

Šířka: 13 mm

V: 123 mm

Délka: 123 mm

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

Hloubka: 13 mm

: IP67

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3569844 Phoenix Contact 1565400 ANT-OMNI-0671-03 Anténa

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3569844 Phoenix Contact 1565400 ANT-OMNI-0671-03 Anténa

Popis

Všesměrová anténa s více pásmy pro neviditelné umístění v plastových skříňových rozvaděčích, frekvenční pásmo: 0,6 GHz ... 7,1 GHz, zisk: 1 dBi .... 2 dBi, připojení: SMA (zástrčka), anténní zástrčka s 90° ohebným kloubem

Tento text byl přeložen strojově.
