Name: Phoenix Contact 1509989 NEARFI 300 R Indukční vazební člen
Brand: Phoenix Contact
SKU: 3569059
Availability: SoldOut

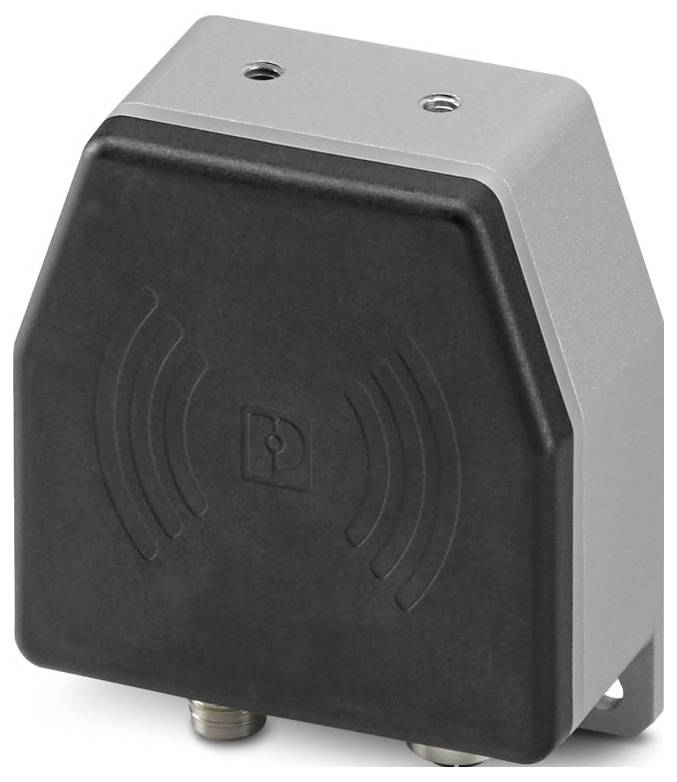

Phoenix Contact 1509989 NEARFI 300 R Indukční vazební člen-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (15 210,74 Kč / kus)

15 210,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ výrobku: NeoarFi
Typ připojení: Zásuvka M12, kódování L; zásuvka M12, kódování L
Šířka: 80 mm
Výška: 86 mm
Hloubka: 39 mm
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -20 °C ... 60 °C (pozor na snižování výkonu); -20 °C... 40 °C (podle UL, snižování výkonu)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: 2000 m
Normy/předpisy: EN 55016-2-3
Poznámka: RED 2014/53/EU
Způsob montáže: Montáž na stěnu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 10 %... 95 %
Montážní poloha: libovolná
Frekvenční rozsah 0,15 MHz... 80 MHz (zkušební úroveň 3 - nesymetrická)
Tlak vzduchu (provoz): 80 kPa... 108 kPa (až 2000 m/m)
CE: CE
Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 %
Vstup: ± 0,5 kV (zkušební stupeň 1 - symetrický); ± 1 kV (zkušební stupeň 2 - nesymetrický)
Výstup: ± 1 kV (zkušební stupeň 2 - nesymetrický)
Signál: ± 1 kV (stupeň nastavení 2 - nesymetrický)
Pokyny pro montáž: Pozor na snižování výkonu
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: ± 4 kV (zkušební zatížení 2)
Vybíjení vzduchu: ± 8 kV (zkušební úroveň 3)
Poznámka: Třída a, oblast použití průmysl
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: ~ 1,95 µA/m (ve vzdálenosti 10 m)
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Ovlivňování vedením: Ovlivňování vedením
Napětí: 10 v (80 % amplitudová modulace s 1 kHz)
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Ochranné zapojení: Ochrana proti zkratu, přetížení
Výstupní výkon: 50 W (napájení aktoru); 50 W (2x 50 W, napájení logiky a aktoru galvanicky odděleno, při paralelním provozu s NEARFI 2200/200)
Emise rušení: Emise rušení
Použití: Výkon
MTTF: 221 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 112 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 51 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
Napájení
Indukčně: Přenos energie: Induktivní: Přenos energie
Dosah: Min. 0 mm;≤ 10 mm
Středová zasekadla: ± 10 mm
Úhlové natočeny v úhlu < 15°
Připojitelné bezdrátové moduly: 1 (základní spojka)
Barva (pouzdro): Černá (RAL 9005)
Materiál (Enclosure): PBT; zinkový tlakový odlitek
Další odolnost: Odolný proti stříkači pro svařování; odolný vůči solné mlze podle IEC 60068-2-11 (96 h v 5 % solné mlze)
Odolnost proti vibracím podle EN 60068-2-6/IEC 60068-2-6: Vibrace (provoz): 5g na směr, 10 Hz ... 150 Hz, amplituda ±0,34 mm
Šok podle EN 60068-2-27/IEC 60068-2-27: Šok (provoz): 30 g , délka trvání 11 ms, půlsinusový impuls, tři šoky v závislosti na směru místnosti
Trvalé šok podle EN 60068-2-27/IEC 60068-2-27: Trvanlivý šok (provoz): 10 g , trvání 16 ms, šokový polosinový impuls, 1000 otřesů v každém směru místnosti
Stupeň krytí (IP): IP65 / IP66 (prohlášení výrobce)
Ochrana (IK): IK06 (stupeň odolnosti proti nárazu)
Tlak vzduchu (skladování/přeprava): 66 kPa... 108 kPa (až 3500 m/m)
Udělení evropského bezdrátového povolení pro Evropu
Intenzita pole 10 v/m.
Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
Neobsahuje látky narušující lak: VDMA 24364:2018-05

Typ: NEARFI 300 R

Kategorie produktu: Indukční vazební člen

Číslo výrobce: 1509989

Rozm.: (d x š x v) 39 x 80 x 86 mm

Provozní teplota: -20 °C (min)

Min. provozní teplota: -20 °C

Šířka: 80 mm

V: 86 mm

Délka: 39 mm

Max. okolní teplota: 60 °C

Min. okolní teplota: -20 °C

Hloubka: 39 mm

: IP65

Montážní výška: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: ANO

: IP65

: NE

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3569059 Phoenix Contact 1509989 NEARFI 300 R Indukční vazební člen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3569059 Phoenix Contact 1509989 NEARFI 300 R Indukční vazební člen

Popis

Bezkontaktní energetický konektor NearFi, 50 W (UA), dosah ≤10 mm, M12 Push-Pull, IP65, lze kombinovat s NEARFI 300 B. Volitelně: 2x 50 W (US+UA) ve spojení s NEARFI 2200/200
