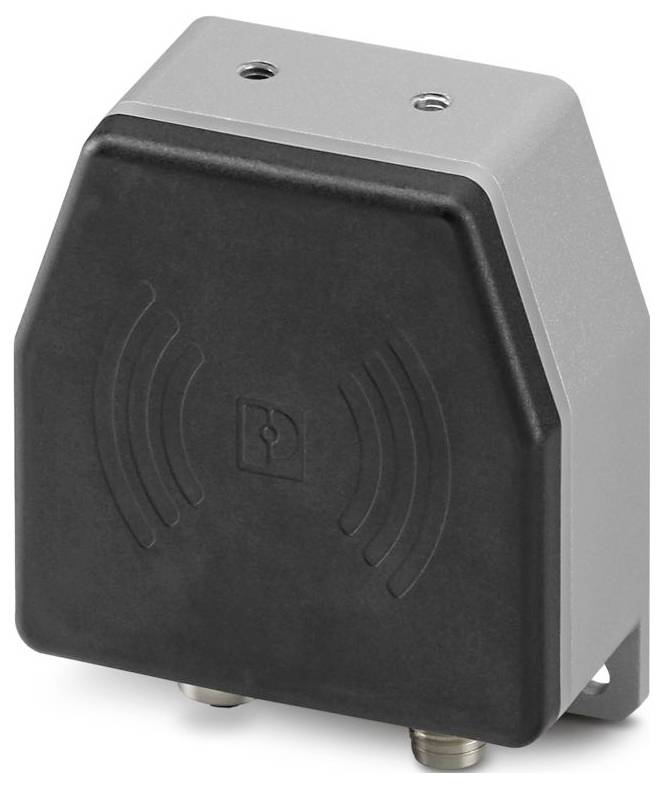

Ilustrační obrázek
Phoenix Contact 1464614 NEARFI 300 B Indukční vazební člen
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (17 210,74 Kč / kus)
17 210,74 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ výrobku: NeoarFi
- Typ připojení: Konektor M12, kódování L; konektor M12, kódování L
- Šířka: 80 mm
- Výška: 86 mm
- Hloubka: 39 mm
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -20 °C ... 60 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: 2000 m
- Normy/předpisy: EN 55016-2-3
- Poznámka: RED 2014/53/EU
- Způsob montáže: Montáž na stěnu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 %
- Montážní poloha: libovolná
- Frekvenční rozsah 0,15 MHz... 80 MHz (zkušební úroveň 3 - nesymetrická)
- Maximální ztrátový výkon při jmenovitých podmínkách: 3 W.
- Tlak vzduchu (provoz): 80 kPa... 108 kPa (až 2000 m/m)
- Rozsah napájecího napětí: 19 v DC... napájení 18 - 30 V DC
- CE: CE
- Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 %
- Vstup: ± 0,5 kV (zkušební stupeň 1 - symetrický); ± 1 kV (zkušební stupeň 2 - nesymetrický)
- Výstup: ± 1 kV (zkušební stupeň 2 - nesymetrický)
- Signál: ± 1 kV (stupeň nastavení 2 - nesymetrický)
- Pokyny pro montáž: Pozor na snižování výkonu
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: ± 4 kV (zkušební zatížení 2)
- Vybíjení vzduchu: ± 8 kV (zkušební úroveň 3)
- Poznámka: Třída a, oblast použití průmysl
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: ~ 1,95 µA/m (ve vzdálenosti 10 m)
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Ovlivňování vedením: Ovlivňování vedením
- Napětí: 10 v (80 % amplitudová modulace s 1 kHz)
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Ochranné zapojení: Ochrana proti přechodům, ochrana proti přepólování
- Emise rušení: Emise rušení
- Použití: Výkon
- MTTF: 221 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 112 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 51 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
- Napájení
- Indukčně: Přenos energie: Induktivní: Přenos energie
- Dosah: Min. 0 mm;≤ 10 mm
- Středová zasekadla: ± 10 mm
- Úhlové natočeny v úhlu < 15°
- Připojitelné bezdrátové moduly: 1 (Remote spojka)
- Barva (pouzdro): Černá (RAL 9005)
- Materiál (Enclosure): PBT; zinkový tlakový odlitek
- Další odolnost: Odolný proti stříkači pro svařování; odolný vůči solné mlze podle IEC 60068-2-11 (96 h v 5 % solné mlze)
- Odolnost proti vibracím podle EN 60068-2-6/IEC 60068-2-6: Vibrace (provoz): 5g na směr, 10 Hz ... 150 Hz, amplituda ±0,34 mm
- Šok podle EN 60068-2-27/IEC 60068-2-27: Šok (provoz): 30 g , délka trvání 11 ms, půlsinusový impuls, tři šoky v závislosti na směru místnosti
- Trvalé šok podle EN 60068-2-27/IEC 60068-2-27: Trvanlivý šok (provoz): 10 g , trvání 16 ms, šokový polosinový impuls, 1000 otřesů v každém směru místnosti
- Stupeň krytí (IP): IP65 / IP66 (prohlášení výrobce)
- Ochrana (IK): IK06 (stupeň odolnosti proti nárazu)
- Tlak vzduchu (skladování/přeprava): 66 kPa... 108 kPa (až 3500 m/m)
- Udělení evropského bezdrátového povolení pro Evropu
- Intenzita pole 10 v/m.
- Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
- Neobsahuje látky narušující lak: VDMA 24364:2018-05
- Typický odběr proudu: 40 mA (bez dálkového párování, při 24 v DC, při 25 °C); 125 mA (s Remote vazební člen, bez zatížení, při 24 v DC, při 25 °C)
- Maximální odběr proudu: < 3,2 a (s dálkovým vazební člen, zátěž 2 a, vstupní napětí 19 v DC)
- Spínací proud: 2,3 a (pro cca 1 ms, při 24 v DC, bez dálkového ovládání); 4,5 a (pro cca 4,5 ms, při 24 v DC, s Remote vazební člen, bez zatížení)
- Typ
NEARFI 300 B
- Kategorie produktu
Indukční vazební člen
- Číslo výrobce
1464614
- Rozm.
(d x š x v) 39 x 80 x 86 mm
- Provozní teplota
-20 °C (min)
- Min. provozní teplota
-20 °C
- Šířka
80 mm
- V
86 mm
- Délka
39 mm
- Max. okolní teplota
85 °C
- Min. okolní teplota
-40 °C
- Hloubka
39 mm
IP65
- Montážní výška
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Plug-in connection
ANO
IP65
NE
19-30 V
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3568535 Phoenix Contact 1464614 NEARFI 300 B Indukční vazební člen
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3568535 Phoenix Contact 1464614 NEARFI 300 B Indukční vazební člen
Popis
Základna NearFi, bezkontaktní energetický konektor, 50 W (UA), dosah ≤10 mm, M12 Push-Pull, IP65, lze kombinovat s NEARFI 300 R. Volitelně: 2x 50 W (US+UA) ve spojení s NEARFI 2200/200
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
