Name: Phoenix Contact 1433049 NEARFI 2200 R Indukční vazební člen
Brand: Phoenix Contact
SKU: 3588199
Availability: SoldOut

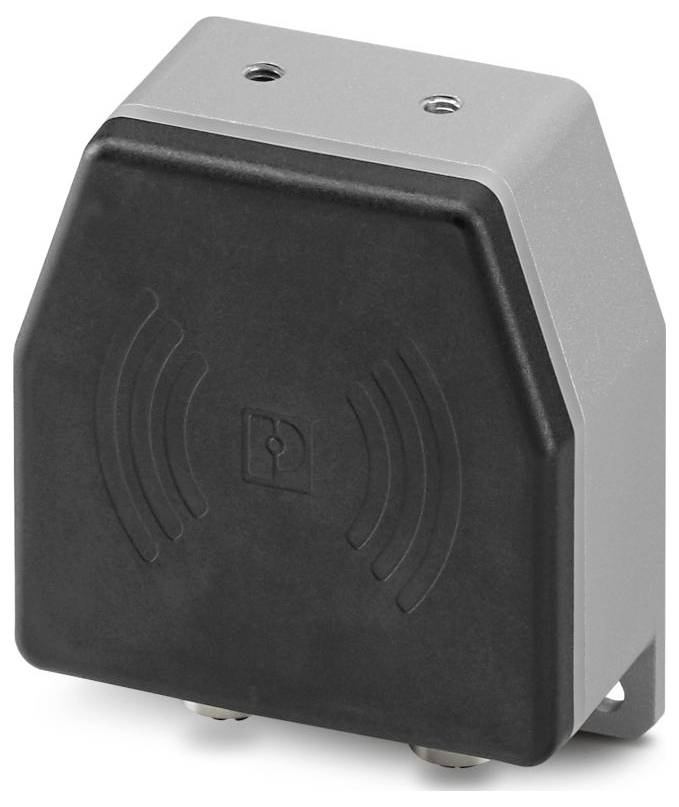

Phoenix Contact 1433049 NEARFI 2200 R Indukční vazební člen-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (21 040,50 Kč / kus)

21 040,50 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ výrobku: NeoarFi
Typ připojení: Zásuvka M12, kódování D; rychlopřipojení Push-Pull nebo šroubové připojení
Šířka: 80 mm
Výška: 86 mm
Hloubka: 39 mm
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -20 °C ... 55 °C (pozor na snižování výkonu)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: 2000 m
Normy/předpisy: EN 55016-2-3
Poznámka: RED 2014/53/EU
Způsob montáže: Montáž na stěnu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 10 %... 95 %
Montážní poloha: libovolná
Frekvenční rozsah 0,15 MHz... 80 MHz (zkušební úroveň 3 - nesymetrická)
Přenosová rychlost 100 Mbit/s.
Tlak vzduchu (provoz): 80 kPa... 108 kPa (až 2000 m/m)
Bezdrátové
Délka přenosu 100 m (kroucená dvojlinka, stíněná)
CE: CE
Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 %
Vstup: ± 0,5 kV (zkušební stupeň 1 - symetrický); ± 1 kV (zkušební stupeň 2 - nesymetrický)
Výstup: ± 1 kV (zkušební stupeň 2 - nesymetrický)
Signál: ± 1 kV (stupeň nastavení 2 - nesymetrický)
Pokyny pro montáž: Pozor na snižování výkonu
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: ± 4 kV (zkušební zatížení 2)
Vybíjení vzduchu: ± 8 kV (zkušební úroveň 3)
Poznámka: Třída a, oblast použití průmysl
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: ~ 1,95 µA/m (ve vzdálenosti 10 m)
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Ovlivňování vedením: Ovlivňování vedením
Napětí: 10 v (80 % amplitudová modulace s 1 kHz)
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Ochranné zapojení: Ochrana proti zkratu, přetížení
Výstupní výkon: 50 W (logický zdroj); 100 W (logický zdroj, při paralelním provozu s NEARFI 200); 50 W (2x 50 W, galvanicky oddělený logický a aktor, při paralelním provozu s NEARFI 300)
Emise rušení: Emise rušení
Podporované protokoly: Transparentní protokoly: Profinet, Profinet IRT, PROFISafe, EtherCAT®, Modbus/TCP, PowerLink, TSN,...
Použití: Ethernet; data
MTTF: 126 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 67 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 31 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
Napájení
Indukčně: Přenos energie: Induktivní: Přenos energie
Dosah: Min. 0 mm;≤ 10 mm
Středová zasekadla: ± 5 mm
Úhlové natočeny v úhlu < 15°
Připojitelné bezdrátové moduly: 1 (základní spojka)
Barva (pouzdro): Černá (RAL 9005)
Materiál (Enclosure): PBT; zinkový tlakový odlitek
Další odolnost: Odolný proti stříkači pro svařování; odolný vůči solné mlze podle IEC 60068-2-11 (96 h v 5 % solné mlze)
Odolnost proti vibracím podle EN 60068-2-6/IEC 60068-2-6: Vibrace (provoz): 5g na směr, 10 Hz ... 150 Hz, amplituda ±0,34 mm
Šok podle EN 60068-2-27/IEC 60068-2-27: Šok (provoz): 30 g , délka trvání 11 ms, půlsinusový impuls, tři šoky v závislosti na směru místnosti
Trvalé šok podle EN 60068-2-27/IEC 60068-2-27: Trvanlivý šok (provoz): 10 g , trvání 16 ms, šokový polosinový impuls, 1000 otřesů v každém směru místnosti
Stupeň krytí (IP): IP65 / IP66 (prohlášení výrobce)
Ochrana (IK): IK06 (stupeň odolnosti proti nárazu)
Tlak vzduchu (skladování/přeprava): 66 kPa... 108 kPa (až 3500 m/m)
Udělení evropského bezdrátového povolení pro Evropu
Intenzita pole 10 v/m.
Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
Neobsahuje látky narušující lak: VDMA 24364:2018-05
Data: Rozhraní Ethernet, 100Base-T(X) podle IEEE 802.3: Data: Rozhraní Ethernet, 100Base-T(X) podle IEEE 802.3
Poznámka k druhu připojení: Automatické vyjednávání a automatické testování, rychlý startovací up (FSU, < 500 ms), LFPT; přenosová rychlost typicky ≤ 10-12 bitů
Počet kanálů: 1
Přenos média: Měď
Vysílací výkon: < 10 mW e.i.r.p.
Doba zpoždění: ≤ 1 µs (typicky)

Typ: NEARFI 2200 R

Kategorie produktu: Indukční vazební člen

Číslo výrobce: 1433049

Rozm.: (d x š x v) 39 x 80 x 86 mm

Provozní teplota: -20 °C (min)

Min. provozní teplota: -20 °C

Šířka: 80 mm

V: 86 mm

Délka: 39 mm

Max. okolní teplota: 85 °C

Min. okolní teplota: -40 °C

Hloubka: 39 mm

: IP65

Montážní výška: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: ANO

: IP65

: NE

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3588199 Phoenix Contact 1433049 NEARFI 2200 R Indukční vazební člen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3588199 Phoenix Contact 1433049 NEARFI 2200 R Indukční vazební člen

Popis

NearFi-Remote, bezkontaktní Ethernet spojka v reálném čase, 50 W (US), 100 Mbit/s, dosah ≤10 mm, M12-Push-Pull, IP65, lze kombinovat s NEARFI 2200 B. Volitelně: 100 W (US) ve spojení s NEARFI 200 nebo 2 x 50 W (US+UA) s NEARFI 300
