Name: Phoenix Contact 1433047 NEARFI 200 B Indukční vazební člen
Brand: Phoenix Contact
SKU: 3588197
Availability: SoldOut

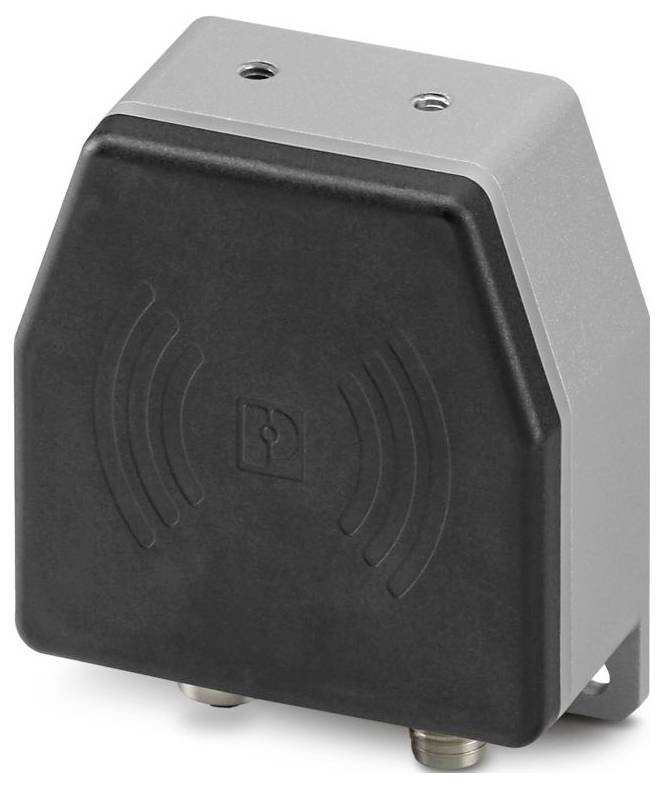

Černé a šedé elektronické zařízení se symbolem klíče, obsahující na povrchu rytiny podobné anténě s vlnami, pravděpodobně senzor nebo jednotka kontroly přístupu.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (17 210,74 Kč / kus)

17 210,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ výrobku: NeoarFi
Typ připojení: Konektor M12, kódování L; konektor M12, kódování L
Šířka: 80 mm
Výška: 86 mm
Hloubka: 39 mm
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -20 °C ... 55 °C (pozor na snižování výkonu)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: 2000 m
Normy/předpisy: EN 55016-2-3
Poznámka: RED 2014/53/EU
Způsob montáže: Montáž na stěnu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 10 %... 95 %
Montážní poloha: libovolná
Frekvenční rozsah 0,15 MHz... 80 MHz (zkušební úroveň 3 - nesymetrická)
Maximální ztrátový výkon při jmenovitých podmínkách: 3,12 W.
Tlak vzduchu (provoz): 80 kPa... 108 kPa (až 2000 m/m)
Rozsah napájecího napětí: 19 v DC... napájení 18 - 30 V DC
CE: CE
Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 %
Vstup: ± 0,5 kV (zkušební stupeň 1 - symetrický); ± 1 kV (zkušební stupeň 2 - nesymetrický)
Výstup: ± 1 kV (zkušební stupeň 2 - nesymetrický)
Signál: ± 1 kV (stupeň nastavení 2 - nesymetrický)
Pokyny pro montáž: Pozor na snižování výkonu
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: ± 4 kV (zkušební zatížení 2)
Vybíjení vzduchu: ± 8 kV (zkušební úroveň 3)
Poznámka: Třída a, oblast použití průmysl
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: ~ 1,95 µA/m (ve vzdálenosti 10 m)
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Ovlivňování vedením: Ovlivňování vedením
Napětí: 10 v (80 % amplitudová modulace s 1 kHz)
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Ochranné zapojení: Ochrana proti přechodům, ochrana proti přepólování
Emise rušení: Emise rušení
Použití: Výkon
MTTF: 221 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 112 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 51 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
Napájení
Indukčně: Přenos energie: Induktivní: Přenos energie
Dosah: Min. 0 mm;≤ 10 mm
Středová zasekadla: ± 10 mm
Úhlové natočeny v úhlu < 15°
Připojitelné bezdrátové moduly: 1 (Remote spojka)
Barva (pouzdro): Černá (RAL 9005)
Materiál (Enclosure): PBT; zinkový tlakový odlitek
Další odolnost: Odolný proti stříkači pro svařování; odolný vůči solné mlze podle IEC 60068-2-11 (96 h v 5 % solné mlze)
Odolnost proti vibracím podle EN 60068-2-6/IEC 60068-2-6: Vibrace (provoz): 5g na směr, 10 Hz ... 150 Hz, amplituda ±0,34 mm
Šok podle EN 60068-2-27/IEC 60068-2-27: Šok (provoz): 30 g , délka trvání 11 ms, půlsinusový impuls, tři šoky v závislosti na směru místnosti
Trvalé šok podle EN 60068-2-27/IEC 60068-2-27: Trvanlivý šok (provoz): 10 g , trvání 16 ms, šokový polosinový impuls, 1000 otřesů v každém směru místnosti
Stupeň krytí (IP): IP65 / IP66 (prohlášení výrobce)
Ochrana (IK): IK06 (stupeň odolnosti proti nárazu)
Tlak vzduchu (skladování/přeprava): 66 kPa... 108 kPa (až 3500 m/m)
Udělení evropského bezdrátového povolení pro Evropu
Intenzita pole 10 v/m.
Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
Neobsahuje látky narušující lak: VDMA 24364:2018-05
Odběr proudu typicky: 40 mA (bez dálkového párování, při 24 v DC, při 25 °C); 130 mA (s Remote vazební člen, bez zatížení, při 24 v DC, při 25 °C); 125 mA ( paralelní provoz s NEARFI 200, bez dálkového párování , při 24 v DC, při 25 °C); 330 25 mA (paralelní provoz s NEARFI 200, s Remote vazební člen, bez zatížení, 24 v DC)
Maximální odběr proudu: < 3,2 a (s Remote vazební člen, zátěž 2 a, vstupní napětí 19 v DC);< 6,2 a (paralelní provoz s NEARFI 200, s Remote vazební člen, zátěž 4 a, vstupní napětí 19 v DC)
Spínací proud: 2 a (pro cca 1,5 ms, při 24 v DC, bez dálkového párování); 4,4 a (pro cca 4,5 ms, při 24 v DC, s Remote vazební člen, bez zatížení); 3,9 a ( paralelní provoz s NEARFI 200, pro cca 1,5 ms, při 24 v DC , bez Remote vazební člen); 8,1 a (paralelní provoz s NEARFI 200, pro cca 4,5 ms, při 24 v DC)

Typ: NEARFI 200 B

Kategorie produktu: Indukční vazební člen

Číslo výrobce: 1433047

Rozm.: (d x š x v) 39 x 80 x 86 mm

Provozní teplota: -20 °C (min)

Min. provozní teplota: -20 °C

Šířka: 80 mm

V: 86 mm

Délka: 39 mm

Max. okolní teplota: 55 °C

Min. okolní teplota: -20 °C

Hloubka: 39 mm

: IP65

Montážní výška: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: DC

: Plug-in connection

: ANO

: IP65

: NE

: 19-30 V

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3588197 Phoenix Contact 1433047 NEARFI 200 B Indukční vazební člen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3588197 Phoenix Contact 1433047 NEARFI 200 B Indukční vazební člen

Popis

Základna NearFi, bezkontaktní energetický konektor, 50 W (US), dosah ≤10 mm, M12 Push-Pull, IP65, lze kombinovat s NEARFI 200 R. Volitelně: 100 W (US) ve spojení s NEARFI 2200/200 nebo 2 x 50 W (US+UA) s NEARFI 300
