Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE připojovací krabice generátoru

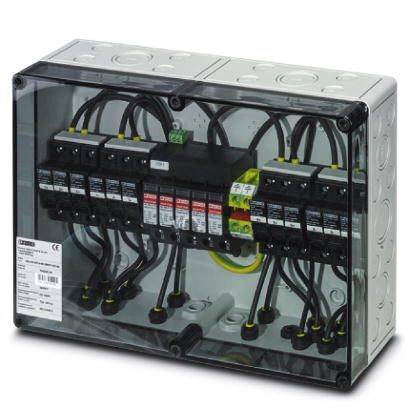

Rozváděč s několika pojistkami a kabelovými přípojkami v kovovém pouzdře, vhodný pro průmyslové elektrické aplikace.

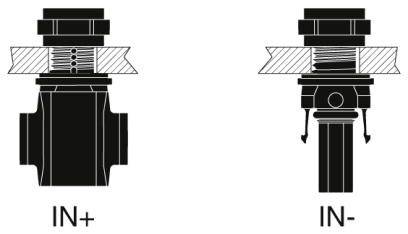

Dva technické výkresy zobrazují ventily. Levý ventil je označen jako 'IN+' se šipkami, pravý ventil jako 'IN-' s opačně orientovanými šipkami.

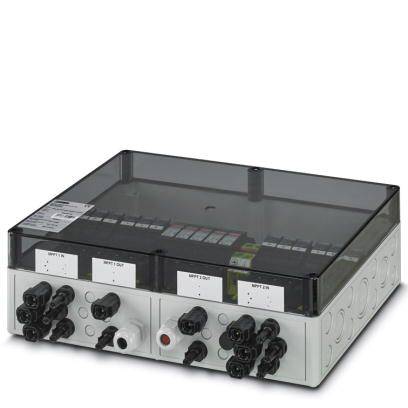

Elektrická připojovací skříň s několika kabelovými vstupy a průhledným krytem, vhodná pro průmyslové aplikace.
Značení ochranného vodiče (PE), žluto-zeleně pruhované, symbolizuje uzemnění v elektrických obvodech. Bezpečné řízení elektrického proudu.
Abstraktní znak s žluto-zelenými diagonálními pruhy a šedými tvary. Dole symbol s linií a půlkruhem, připomínající uzemnění.

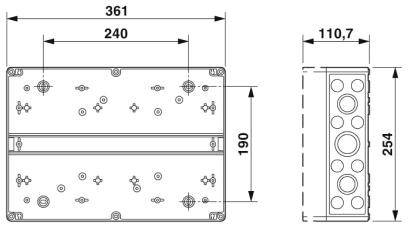

Technický výkres obdélníkové kovové desky s přesně vyznačenými rozměry. Přední a boční pohled zobrazují různé pozice otvorů.

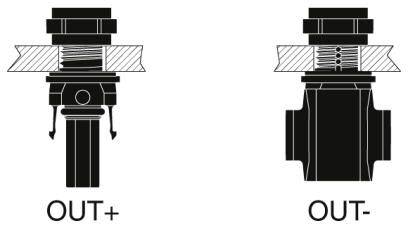

Diagram znázorňuje dva ventily: vlevo 'OUT+', vpravo 'OUT-'. Vlevo jsou nakresleny šipky pro indikaci průtoku; vpravo šipky chybí.

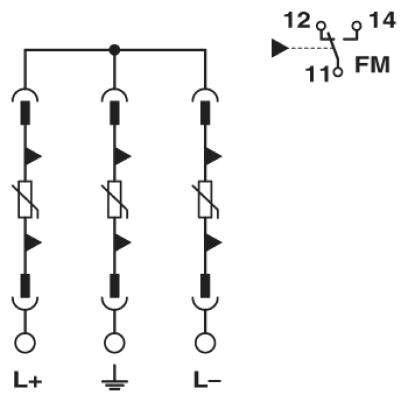

Schéma zapojení se třemi paralelními obvody, zemnicím symbolem, diodami a popisem přepínače '12', '14', '11', 'FM'.

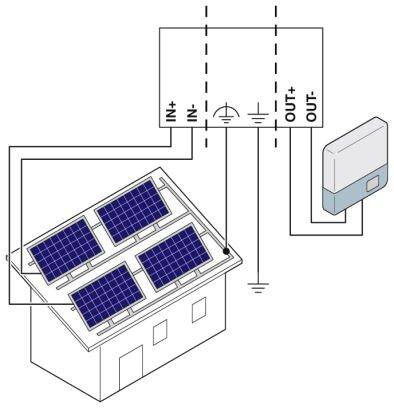

Diagram znázorňuje solární elektrárnu na střeše, která je připojena k měniči. Elektřina proudí od elektrárny k měniči.
1/9
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Celková cena (15 585,00 Kč / kus)
15 585,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Stupeň krytí: IP65
  • Provozní rozsah teplot: -20 °C až +55 °C
  • Materiál víko / dveří: polykarbonát (transparentní)
  • Počet string vstupy: 3 (v závislosti MPP tracker)
  • Proud na String: 12 A
  • Počet výstupů: 1 (v závislosti MPP tracker)
  • Počet podporovaných MPP tracker: 2
  • Typ kabelu: SUNCLIX
  • Průřez vodičů string vstup: 2,5 mm² do 6 mm²
  • Průřez vodičů výstup: 6 mm² - 16 mm²
Kategorie produktu

připojovací krabice generátoru

Rozm.

(š x v x h) 361 x 254 x 111 mm

Obsah

1 ks

Šířka

361 mm

V

254 mm

Hloubka

111 mm

Systémové napětí

1000 V

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE připojovací krabice generátoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE připojovací krabice generátoru

Popis

Normované spínací přístroj kombinaci díky použití DIN EN 61439.

Tento text byl přeložen strojově.
