Name: Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktivní box senzor/aktor vícepólový rozvaděč 1 ks
Brand: Pepperl+Fuchs
SKU: 2630206
Availability: BackOrder

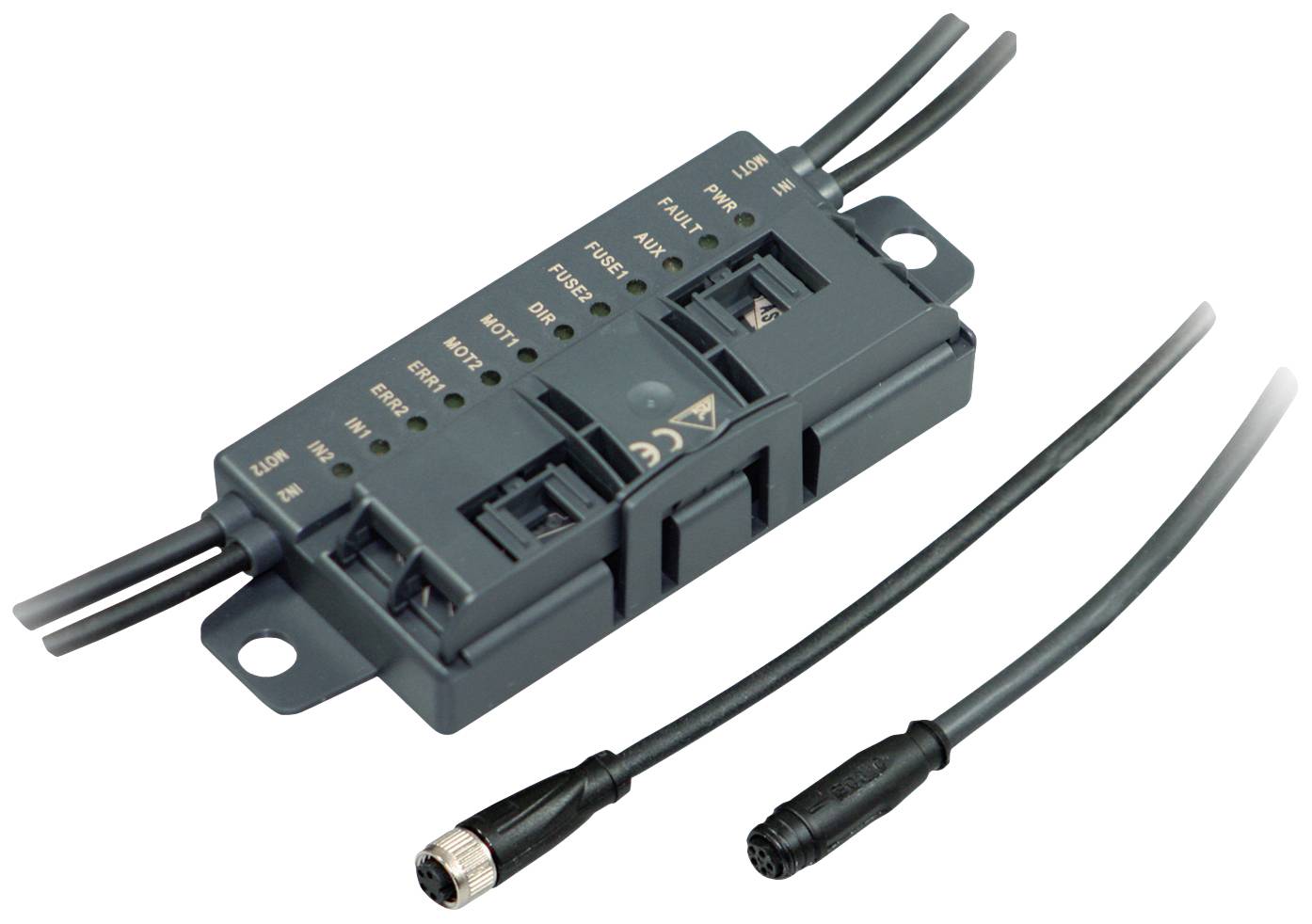

Elektronická řídicí jednotka s několika připojovacími kabely a LED indikátory pro různé funkce, například 'Napájení' a 'Porucha'.

Ilustrační obrázek

Kategorie produktu

aktivní box senzor/aktor

Typ

VBA-4E4A-G20-ZEJ/M3L-P10

Stavová kontrolka

s LED

Druh signálu

PNP

Krytí

IP54

Datasheety: (PDF)

Doručení: Po 23. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 924,79 Kč / kus)

6 693,39 Kč

-11 %

5 924,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: aktivní box senzor/aktor

Typ: VBA-4E4A-G20-ZEJ/M3L-P10

Stavová kontrolka: s LED

Druh signálu: PNP

: IP54

Max. teplota: 70 °C

Min. teplota: -25 °C

Hmotnost: 310 g

Číslo výrobce: 70130650

Obsah: 1 ks

Vlastnosti: s proudovým omezením

Proudová zatížitelnost (celkem): 170 mA

Wireless Charging function: Ne

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktivní box senzor/aktor vícepólový rozvaděč 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktivní box senzor/aktor vícepólový rozvaděč 1 ks

Popis

Řídicí modul skupiny G20 pro Islámu myšlení PM500XE a PM500XP; AS rozhraní: V3.0; stupeň krytí: IP54 podle EN 60529; stupeň krytí: EN 60529:2000; upevnění: 2 upevňovací příchytky s otvorem Ø 8 mm

Tento text byl přeložen strojově.

Provedení

Obecné údajeÚčastníci typu: Účastníci a/BSpecifikace AS rozhraní: V3.0Požadovaná specifikace Gateway: ≥ V3.0Profil: S-7.A.7 IO kód 7 Identifikační kód: A Kód ID1: 7 Kód ID2: 7UL File Number: E223772 „for use in NFPA 79 Applications only“MTBF: 98 a)Kompatibilní motory: Itoh památky PM*XP, Itoh památky PM*XEZobrazení/ovládací prvkyLED FAULT: Chybový indikátor; červená LED | červená: Chyba komunikace nebo adresa je 0 | červená blikající: Přetížení napájení senzoru nebo přetížení signál rychlosti nebo externí pomocné napětí uAUX chybíLED PWR: Napětí AS rozhraní; LED zelená | zelená: Napětí OK | zelená blikající: Adresa 0 nebo přetížení napájení senzoru nebo přetížení výstupní signál rychlosti nebo externí pomocné napětí uAUXLED AUX: EXT. Pomocné napětí uAUX; duální LED zelená/červená | zelená: Napětí OK | červená: Napětí je přepólováníLED IN: Spínací stav (vstup); 2 žlutá LEDLED FUSE: Napájení motoru; 2 zelené LEDDIR LED: Směr otáčení motoru; žlutá LED diodaLED MOT: Aktivní motor; 2 žlutá LEDElektrické údajePomocné napětí (výstup): 18... 30 V DC PELVJmenovité provozní napětí: 26,5... 31,6 v z AS rozhraníJmenovitý provozní proud: ≤ 25 mA (bez senzorů) / max. 170 mAVstupPočet/typ: 2 vstupy pro 3 drátové senzory (PNP), DCNapájení: Z AS rozhraníProudová zatížitelnost 100 mA, ochrana proti přetížení a zkratuVstupní proud: ≤ 6 mA (interní limitovaná)Spínací bod: Podle DIN EN 61131-2 | 0 (netlumené) ≤ 0,5 mA | 1 (tlumené) ≥ 2,0 mAZpoždění signálu < : 1 ms (vstup/AS rozhraní)Vstupní filtr 2 msVýstupPočet/typ: 2 výstupy pro DC kotoučové motory (MOT1, MOT2)Napájení:Z externího pomocného napětí u AUX Proud: Trvalý proud 3,5 a , 5 a (<2 s) , max. 7,5 a (<0,3 s) na motorOchrana proti přetížení: Tavná pojistka , I2t = 53,7 a 2sSignál rychlosti: 0... 10 v DC | ovládání pomocí parametrů P1:0Signál otáčení: Digitální výstup PNP | low: High; ≥ (u AUX - 2,5 v) při volnoběhuSignál startového motoru: Digitální výstup PNP | low: High; ≥ (u AUX - 2,5 v) při volnoběhuSoulad se směrnicíElektromagnetická kompatibilita Směrnice 2014/30/EU: EN 62026-2:2013Soulad s předpisyOchrana: EN 60529:2000Provozní standard: EN 62026-2:2013Vstup: EN 61131-2:2007Emise: EN 61000-6-4:2007AS rozhraní: EN 62026-2:2013ODOLNOST: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: 85 °C (-13... 185 °F)Relativní vlhkost vzduchu: 85 % bez kondenzaceKlimatické podmínky: Použití pouze v interiéruNadmořská výška: ≤ 2000 m nad mořemOdolnost proti nárazům a nárazům: 30 g, 11 ms v 6 směrech po 3 šocíchOdolnost proti vibracím: 0,35 mm / 2 g 10... 1000 HzStupeň znečištění: 2Mechanické údajeOchrana: IP54 podle EN 60529Připojení: AS rozhraní, AUX: Průniková technika | plochý kabel žlut/plochý kabel černý | vstupy/výstupy: Kulatý konektor M8 podle EN 61076-2-104 | vstupy : LF004-GS1-a (4 5pólový, zásuvkový kontakt, šroubové zajištění, a kódovaný) | protikonektor: LM004-GX1-a nebo srovnatelné výstupy: Konektory LF005-GS1-B (5-pólové, konektorové šrouby, protilehlý konektor BHmotnost: 310 g.Upevnění: 2 upevňovací příchytky s otvorem Ø 8 mmDélka kabelu: 1 mPoznámka: Vedení plochého kabelu je navrženo pro 100 pracovních cyklů
