Name: Pepperl+Fuchs senzor Kapacitní CBN7-F46-E2 239734 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628263
Availability: BackOrder

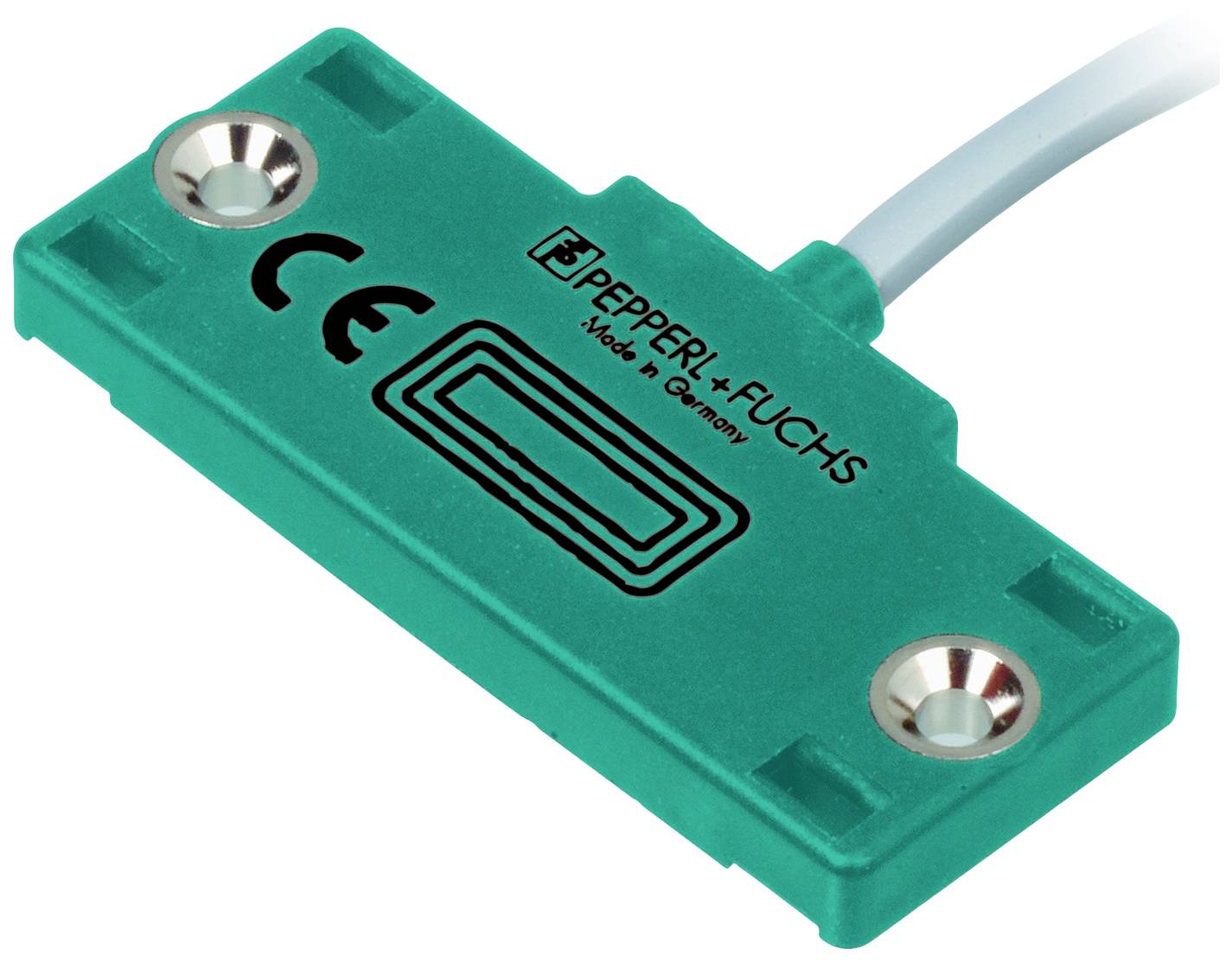

Obdélníkový snímač od firmy Pepperl+Fuchs v zelené barvě s označením CE. Jsou viditelné dva upevňovací otvory a kabelový konektor.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

1 spínací kontakt

spínací vzdálenost (max.)

7 mm

Výstupy

PNP

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 552,89 Kč / kus)

2 552,89 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: CBN7-F46-E2

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 7 mm

Výstupy: PNP

Materiál pouzdra: PBT

Provedení: Kapacitní

Způsob konstrukce: nezarovnaná

Připojení: kabel

Délka kabelu: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Šířka: 5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2628263 Pepperl+Fuchs senzor Kapacitní CBN7-F46-E2 239734 nezarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628263 Pepperl+Fuchs senzor Kapacitní CBN7-F46-E2 239734 nezarovnaná PNP

Popis

Spínací vzdálenost: 7 mm, montáž: nezarovnaná, spínací funkce: spínací kontakt (NO), výstupní typ: PNP, provozní napětí: 10 ... napájení 18 - 30 V DC

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 7 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 5,67 mmTyp výstupu: 3 vodičeIdentifikační údajePodmínky instalace B: 5 mm C: 20 mm F: 20 mm / 50 mmProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 5 HzHystereze: 1... 10 typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vPokles napětí u IL. Případ napětíI L = 10mA, spínací prvek ZAP: 0,8... 2,2 v typ. 90 AŽ 1,4 VProvozní proud: 0... 100 mAMinimální provozní proud: 0 mAZbytkový proud: 0... 0,5 mA typ. 0,01 mA Zbytkový proud T =40 °C spínací prvek: ≤ 100 µAProud naprázdno: ≤ 15 mAPracovní pohotovost: ≤ 50 msIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 673 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyŽlutá LED: Zobrazení stavu sepnutíSoulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení UL: CULus Listed, General PurposeSchválení CSA: CCSAus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: Kabel PVC, 2 mPrůřez žil 0,14 mm 2Materiál pouzdra: PBTČelní plocha: PBTOchrana: IP67
