Name: Pepperl+Fuchs senzor Induktivní IA6-12GM50-IU-V1 70109006 M12 zdánlivě zarovnaný analogový
Brand: Pepperl+Fuchs
SKU: 2628000
Availability: BackOrder

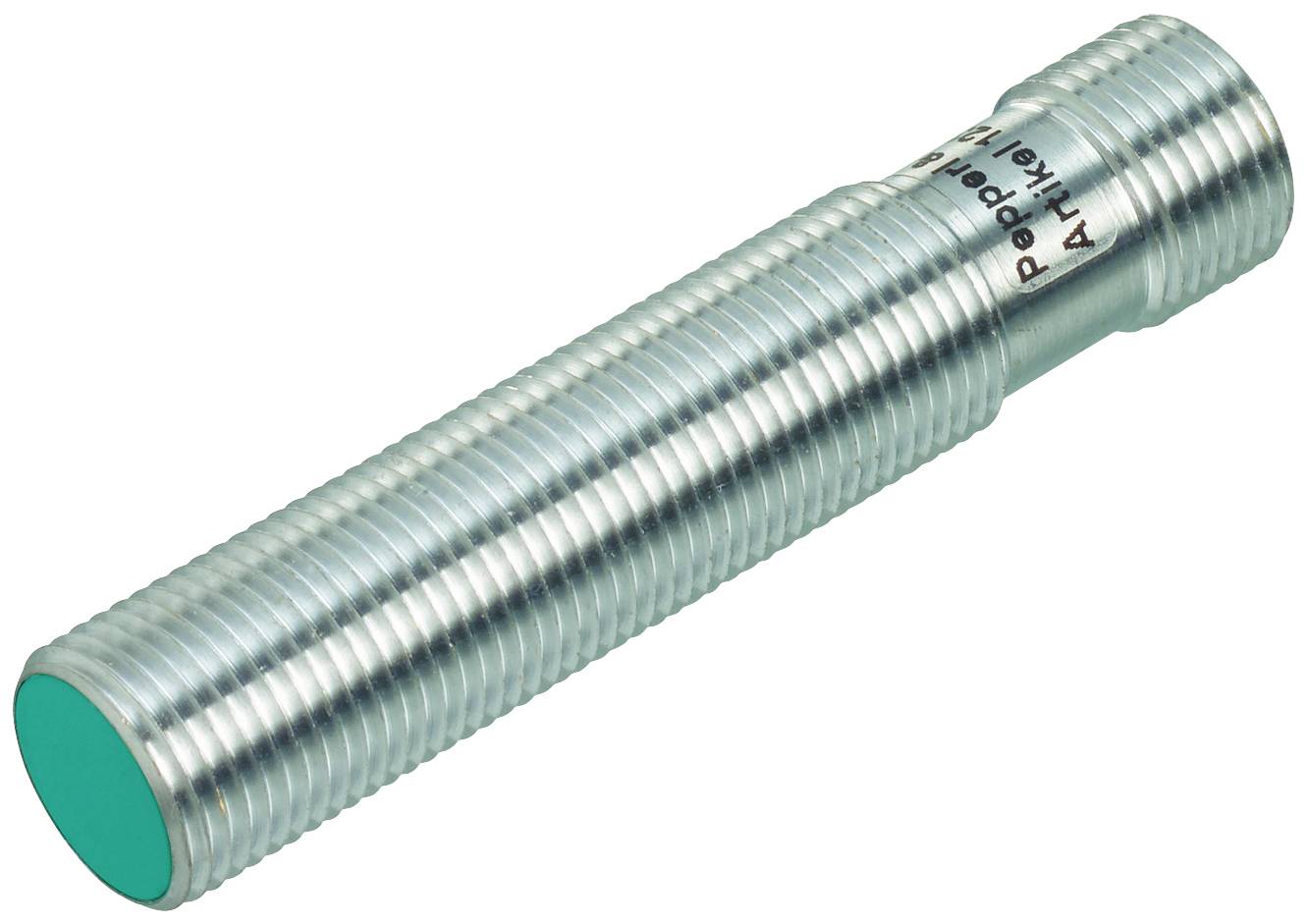

Válcový kovový předmět s rýhovaným povrchem a zeleným zakončením, pravděpodobně senzor nebo technická součástka.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V

Výstupy

analogový

Provedení

Induktivní

Připojení

zástrčka M12, 4pólová

Datasheety: (PDF)

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 095,04 Kč / kus)

5 095,04 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: IA6-12GM50-IU-V1

Min. provozní napětí: 15 V/DC

Provozní napětí max.: 30 V

Provozní napětí: 15 - 30 V

Výstupy: analogový

Materiál pouzdra: mosaz

Provedení: Induktivní

Vlastnosti materiálu: pochromovaný

Způsob konstrukce: zdánlivě zarovnaný

Konstrukční velikost: M12

Připojení: zástrčka M12, 4pólová

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP67

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 1000 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628000 Pepperl+Fuchs senzor Induktivní IA6-12GM50-IU-V1 70109006 M12 zdánlivě zarovnaný analogový

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628000 Pepperl+Fuchs senzor Induktivní IA6-12GM50-IU-V1 70109006 M12 zdánlivě zarovnaný analogový

Popis

Montáž: Zdánlivě zarovnaný, typ výstupu: Analogový výstup proudu nebo analogový výstup napětí, provozní napětí: 15... 30 v , vlnění 20 % UB

Tento text byl přeložen strojově.

Provedení

Obecné údajeVýstup: Analogový proudový výstup nebo analogový napěťový výstupMontáž: Zdánlivě zarovnanáVýstupní úroveň: DCOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 18 mm x 18 mm x 1 mmRedukční faktor rAl: 0,33Redukční faktor rCu: 0,28Redukční faktorr V2A (1.4301) : 0,8Redukční faktor rms: 0,43Rozsah měření: 0 až 6 mmTyp výstupu: 4 vodičeIdentifikační údajePodmínky instalace A: 2 mm B: 12 mm C: 18 mm F: 14 mmProvozní napětí: 15... 30 V , VLNĚNÍ 20 % UB.Mezní frekvence (3 dB): 1000 HzOchrana proti přepólování: AnoOchrana proti zkratu: AnoPřesnost opakování: ± 0,32 mmRozlišení: 0... 1 µmProud naprázdno: ≤ 10 mAIdentifikační údaje funkční bezpečnostiMTTFd: 551 a)Úroveň diagnostického pokrytí (DC): 0 %Analogový výstupVýstupní typ: 0... 10 V / 4... 20 mAZatěžovací odpor: Proudový výstup A2: 0,4 kΩ (uB=15V) / 1 kΩ (uB=30 v)Zátěžový proud: Výstup napětí A1: ≤ 15 mADoba zotavení: 20 msTolerance nulového bodu: ≤ ± 10 % konečné hodnotyTeplotní drift: ± 5 % (0... 70 °C) | ± 10 % (-25... 0 °C)Zbytkové vlnění: 20 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | IEC 60947-5-7:2003 | IEC 60947-5-7:2003Povolení a certifikátyCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Mechanické údajeTyp připojení: Přístrojová zástrčka M12 x 1, 4-pólováMateriál pouzdra: Mosaz, pochromovanáČelní plocha: PBTOchrana: IP67Hmotnost: 27 g.

Popis

Montáž: Zdánlivě zarovnaný, typ výstupu: Analogový výstup proudu nebo analogový výstup napětí, provozní napětí: 15... 30 v , vlnění 20 % UB

Tento text byl přeložen strojově.

Provedení

Obecné údajeVýstup: Analogový proudový výstup nebo analogový napěťový výstupMontáž: Zdánlivě zarovnanáVýstupní úroveň: DCOvládací prvek: Stavební ocel, např. 1.0037, S235JR (dříve St37-2) | 18 mm x 18 mm x 1 mmRedukční faktor rAl: 0,33Redukční faktor rCu: 0,28Redukční faktorr V2A (1.4301) : 0,8Redukční faktor rms: 0,43Rozsah měření: 0 až 6 mmTyp výstupu: 4 vodičeIdentifikační údajePodmínky instalace A: 2 mm B: 12 mm C: 18 mm F: 14 mmProvozní napětí: 15... 30 V , VLNĚNÍ 20 % UB.Mezní frekvence (3 dB): 1000 HzOchrana proti přepólování: AnoOchrana proti zkratu: AnoPřesnost opakování: ± 0,32 mmRozlišení: 0... 1 µmProud naprázdno: ≤ 10 mAIdentifikační údaje funkční bezpečnostiMTTFd: 551 a)Úroveň diagnostického pokrytí (DC): 0 %Analogový výstupVýstupní typ: 0... 10 V / 4... 20 mAZatěžovací odpor: Proudový výstup A2: 0,4 kΩ (uB=15V) / 1 kΩ (uB=30 v)Zátěžový proud: Výstup napětí A1: ≤ 15 mADoba zotavení: 20 msTolerance nulového bodu: ≤ ± 10 % konečné hodnotyTeplotní drift: ± 5 % (0... 70 °C) | ± 10 % (-25... 0 °C)Zbytkové vlnění: 20 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | IEC 60947-5-7:2003 | IEC 60947-5-7:2003Povolení a certifikátyCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Mechanické údajeTyp připojení: Přístrojová zástrčka M12 x 1, 4-pólováMateriál pouzdra: Mosaz, pochromovanáČelní plocha: PBTOchrana: IP67Hmotnost: 27 g.
