Name: Pepperl+Fuchs PROSCAN-T/32/76a optický snímač, 419579, 12 - 38 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2628888
Availability: BackOrder

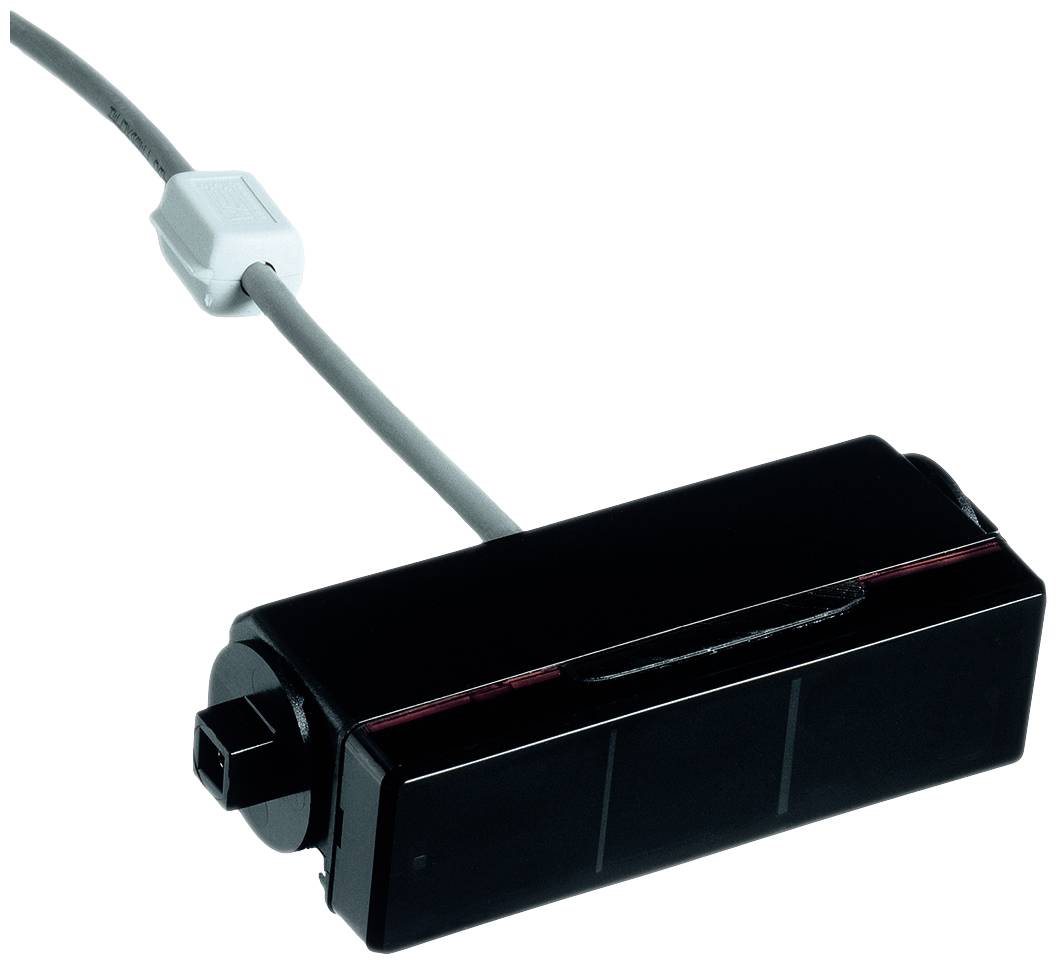

Obdélníkový černý senzor s kabelem a bílou zástrčkou. Senzor má hladký povrch a obdélníkový tvar.

Ilustrační obrázek

Kategorie produktu

optický snímač

Provozní napětí max.

38 V/DC

Připojení

kabel

Typ

PROSCAN-T/32/76a

Min. provozní napětí

12 V/DC

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 706,61 Kč / kus)

10 706,61 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: optický snímač

Typ: PROSCAN-T/32/76a

Min. provozní napětí: 12 V/DC

Provozní napětí max.: 38 V/DC

Provozní napětí: 12 - 38 V/DC

Reakční doba: 50 ms

Výstupy: PNP

Připojení: kabel

Délka kabelu: 3 m

Materiál pouzdra: ABS

Vlastnosti materiálu: bez obsahu halogenů

Typ vysílače: IRED

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 60 °C

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628888 Pepperl+Fuchs PROSCAN-T/32/76a optický snímač, 419579, 12 - 38 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628888 Pepperl+Fuchs PROSCAN-T/32/76a optický snímač, 419579, 12 - 38 V/DC, 1 ks

Popis

Typ světla: infračervené, střídavé světlo, signálový výstup: 1 PNP, odolné proti zkratu, proti přepólování, Otevřený kolektor, typ spínání: Výstup aktivní / neaktivní programovatelný, připojení: Pevný kabel 3 m, bezhalogenový, s feritovým jádrem, ohnivzdornost podle UN/ECE-R118, resp. ISO 14572, provozní napětí: 12... 38 v DC, okolní teplota: -20... 60 °C (-4... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeMěřicí pole: Úplné pole: 2300 mm x 80 mm | levá/pravá pole: 1150 mm x 80 mm | střed pole: 1000 mm x 80 mm | (hodnoty pro montážní výšku 2 m)Světelný vysílač: 12 x IREDTyp světla: infračervené, střídavéDoba učení: Cca 4 s.Open Time: 3 s / 10 s, programovatelnýIdentifikační údaje funkční bezpečnostiMTTFd: 630 a)Doba používání (TM): 20 a)Diagnostická úroveň (DC): 60 %Zobrazení/ovládací prvkyZobrazení funkce: Červená LED: Při zachycení objektu, bliká během fáze zaučeníOvládací prvky: Programovací spínač pro typ spínání, otevřený čas, snímací poleElektrické údajeProvozní napětí: 12... 38 V DCVlnění: 10 %Odběr při chodu na prázdno: 100 mAVstupTestovací vstup: Vypnutí vysílače s +UbVýstupTyp zapojení: Výstup je aktivní / není aktivně programovatelnýVýstup signálu: 1 PNP, ochrana proti zkratu, přepólování, otevřený kolektorSpínací napětí: 38 V/DCSpínací proud: 200 mADoba odezvy < : 50 msČas rozpadu: 200 msSoulad s normami a směrnicíSoulad s předpisy Norma výrobku: EN 60947-5-2 Normy: EN 50155 Chapter 12.2.3 / 12.2.5 / 12.2.7 / 12.2.8 / 12.2.11 / 12.2.14 | podrobnosti viz zpráva o zkoušce Hořlavost: Nehořlavost podle UN/ECE-R118 nebo ISO 14572Povolení a certifikátyPředpis EHK OSN č. 10 (E1): Číslo schválení typu: 046982Podmínky prostředíOkolní teplota: -25 60 °C (-13... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeMontážní výška: 1000... 2500 mmStupeň ochrany: IP52Připojení: Pevný kabel 3 m, bezhalogenový, s feritovým jádremMateriál Pouzdro: ABS Světlo: PMMAHmotnost: Cca 100 g.
