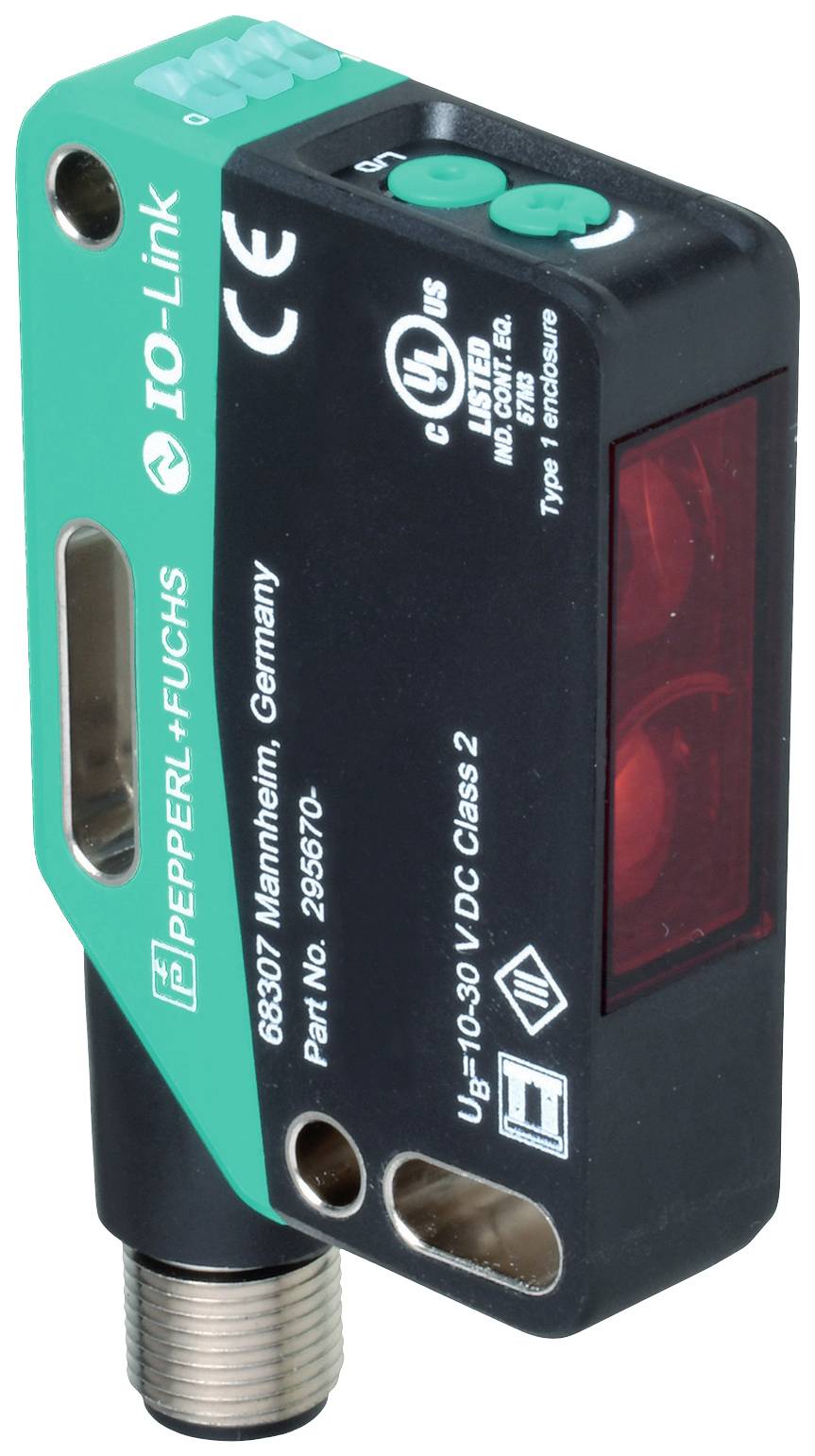

Ilustrační obrázek
Ilustrační obrázek
Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L snímač vzdálenosti 1 ks Max. dosah: 600 mm (d x š x v) 41.7 x 15 x 61.7 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
snímač vzdálenosti
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
Max. dosah
600 mm
Typ
OMT600-R201-UEP-IO-V1-L
Datasheety: (PDF)
Počet
Celková cena (11 081,82 Kč / kus)
11 081,82 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
snímač vzdálenosti
- Typ
OMT600-R201-UEP-IO-V1-L
- Obsah
1 ks
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Typ kontaktu
1 PNP
- Spínací napětí (max.)
30 V/DC
- Spínací proud (max.)
100 mA
- Vlastnosti
LED kontrolka
- Typ vysílače
laserová dioda
- Průměr paprsku
3 mm
- Kategorie laseru
1
- Výstupy
PNP
NPN
- Rozlišení
0.1 mm
- Min. dosah (ve volném prostoru)
100 mm
600 mm
IP67
IP69
IP69K
- Min. teplota
10 °C
- Max. teplota
50 °C
- Délka
41.7 mm
- Šířka
15 mm
- V
61.7 mm
- Rozm.
(d x š x v) 41.7 x 15 x 61.7 mm
- Typ závitu, šířka připojení
M12 x 1
- Číslo výrobce
295670-100346
- Počet pólů
4
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627614 Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L snímač vzdálenosti 1 ks Max. dosah: 600 mm (d x š x v) 41.7 x 15 x 61.7 mm
Popis
Světelný vysílač: Laserová dioda, druh světla: Červená, střídavé světlo, výstup signálu: 1 protitakový výstup, 1x analogový výstup, odolný proti zkratu, přepólování, přepětí Typ rozhraní: IO-Link ( přes C/Q = pin 4), způsob spínání: Stav výstupu: C/Q - Pin4: NPN spínač, PNP rozpínací kontakt, IO-Link u - pin2: Analogový výstup 0... 10 v, připojení: Přístrojová zástrčka M12 x 1, 4 pólů, otočná o 90°, provozní napětí: 18... 30 v DC, okolní teplota: 10... 50 °C (50... 122 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeRozsah měření 100... 600 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad, d63 < 2,8 mm v rozsahu 350 mm... 800 mm Impulz: 5,5 µs Opakování: Cca 2,4 kHz Max. Puls energie: < 40 NJOdchylka úhlu: Max. +/- 1,5 °Průměr svítivosti: Cca 3 mm ve vzdálenosti 600 mmZorný úhel: cca 0,3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 15000 lxRozlišení: 0,1 mmIdentifikační údaje funkční bezpečnostiMTTFd: 470 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: Statický, aktivní spínací výstup vypnutý, neaktivníOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeProvozní napětí: 18... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 18 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Identifikace a diagnostika | Smart senzor typ 0 / typ 3.3ID přístroje: 0x111919 (1120537)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 3 msŠířka procesních dat: Vstup pro procesní data 4 bajtů | výstup pro procesní data 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVýstupTyp spínání: Stav k dodání: | C/Q - Pin4: NPN spínač, PNP spínací kontakt, IO-Link | u - Pin2: Analogový výstup 0... 10 VVýstup signálu: 1x protitakový výstup, 1x analogový výstup, odolný proti zkratu, přepólování a přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCDoba odezvy 2 msAnalogový výstupVýstup: 1 napěťový výstup: 0... 10 VOdpor zatížení > : Výstup napětí 1 kΩ; proud ≤ 470 Ω Doba vytažení: 2 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Přesnost měřeníTeplotní drift: 0,05 %/kDoba zahřívání: 5 minReprodukovatelnost: < 1 %Chyba linearity: 0,75 %Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení FDA: IEC 60825-1:2014 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: 10... 50 °C (50... 122 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 61,7 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M12 x 1, 4-pólová, otočná o 90°Materiál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 47 g.
