Name: Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L snímač vzdálenosti 1 ks Max. dosah: 300 mm (d x š x v) 41.7 x 15 x 61.7 mm
Brand: Pepperl+Fuchs
SKU: 2627653
Availability: BackOrder

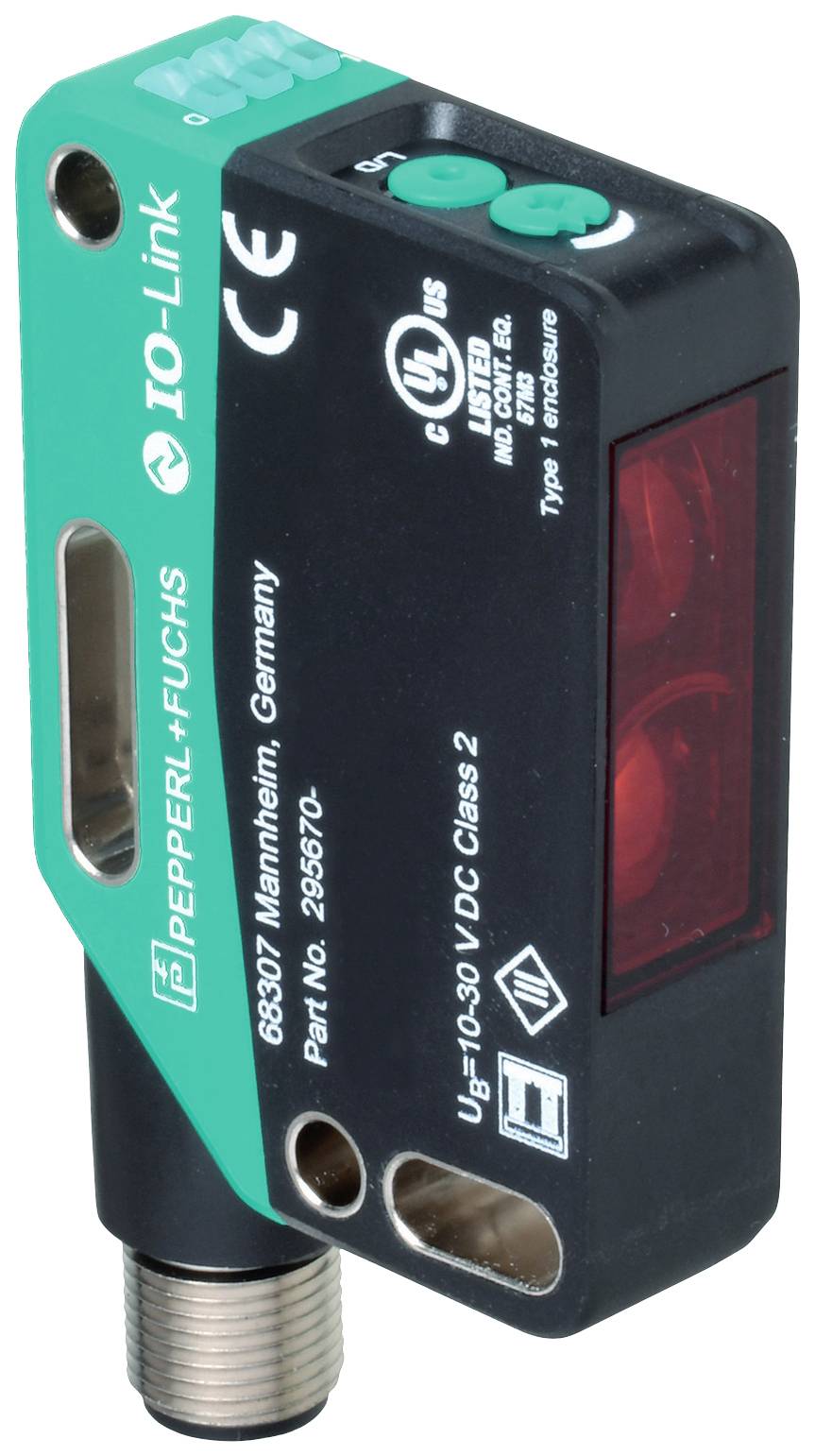

Obdélníkový snímač v černé a zelené barvě, označený štítkem "Pepperl+Fuchs IO-Link", zobrazuje technické symboly a specifikace.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

snímač vzdálenosti

Min. provozní napětí

10 V/DC

Provozní napětí max.

30 V/DC

Max. dosah

300 mm

Datasheety: (PDF)

Doručení: Po 28. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 392,56 Kč / kus)

10 392,56 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: snímač vzdálenosti

Typ: OMT300-R201-2EP-IO-V1-L

Obsah: 1 ks

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Spínací napětí (max.): 30 V/DC

Spínací proud (max.): 100 mA

Max. spínací výkon: 3 W

Typ vysílače: laserová dioda

Průměr paprsku: 3 mm

Kategorie laseru: 1

Výstupy: PNP
NPN

Rozlišení: 0.1 mm

Min. dosah (ve volném prostoru): 100 mm

: 300 mm

: IP67
IP69
IP69K

Min. teplota: 10 °C

Max. teplota: 60 °C

Délka: 41.7 mm

Šířka: 15 mm

V: 61.7 mm

Rozm.: (d x š x v) 41.7 x 15 x 61.7 mm

Typ závitu, šířka připojení: M12 x 1

Číslo výrobce: 295670-100353

Počet pólů: 4

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L snímač vzdálenosti 1 ks Max. dosah: 300 mm (d x š x v) 41.7 x 15 x 61.7 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L snímač vzdálenosti 1 ks Max. dosah: 300 mm (d x š x v) 41.7 x 15 x 61.7 mm

Popis

Světelný vysílač: Laserová dioda, typ světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, odolné proti zkratu, S ochranou proti přepólování, odolné proti přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Stav výstupu: C/Q - pin4: NPN spínač, PNP rozpínací kontakt, IO-Link Q2 - Pin2: NPN spínač, PNP rozpínací kontakt, připojení: Zástrčka M12 x 1, 4 12pólový, otočný o 90°, provozní napětí: 10... 30 v DC, okolní teplota: 10... 60 °C (50... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeRozsah měření 100... 300 mm (doporučeno)Referenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad, d63 < 2,8 mm v rozsahu 350 mm... 800 mm Impulz: 5,5 µs Opakování: Cca 2,4 kHz Max. Puls energie: < 40 NJOdchylka úhlu: Max. +/- 1,5 °Průměr svítivosti: Cca 3 mm ve vzdálenosti 300 mmZorný úhel: cca 0,3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 45000 lxRozlišení: 0,1 mmIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: Statický, aktivní spínací výstup vypnutý, neaktivníOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 16 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Identifikace a diagnostika | Smart senzor typ 0 / typ 3.3ID přístroje: 0x11191A (1120538)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 3 msŠířka procesních dat: Vstup pro procesní data 4 bajtů | výstup pro procesní data 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVýstupTyp spínání: Stav k dodání: | C/Q - Pin4: NPN spínací kontakt, PNP spínací kontakt, IO-Link | Q2 - Pin2: NPN spínač, PNP spínací kontaktVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCDoba odezvy 2 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Přesnost měřeníTeplotní drift: 0,05 %/kDoba zahřívání: 5 minReprodukovatelnost: < 0.5 %Chyba linearity: 0.5 %Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení FDA: IEC 60825-1:2014 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: 10... 60 °C (50... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 61,7 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M12 x 1, 4-pólová, otočná o 90°Materiál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 37 g.
