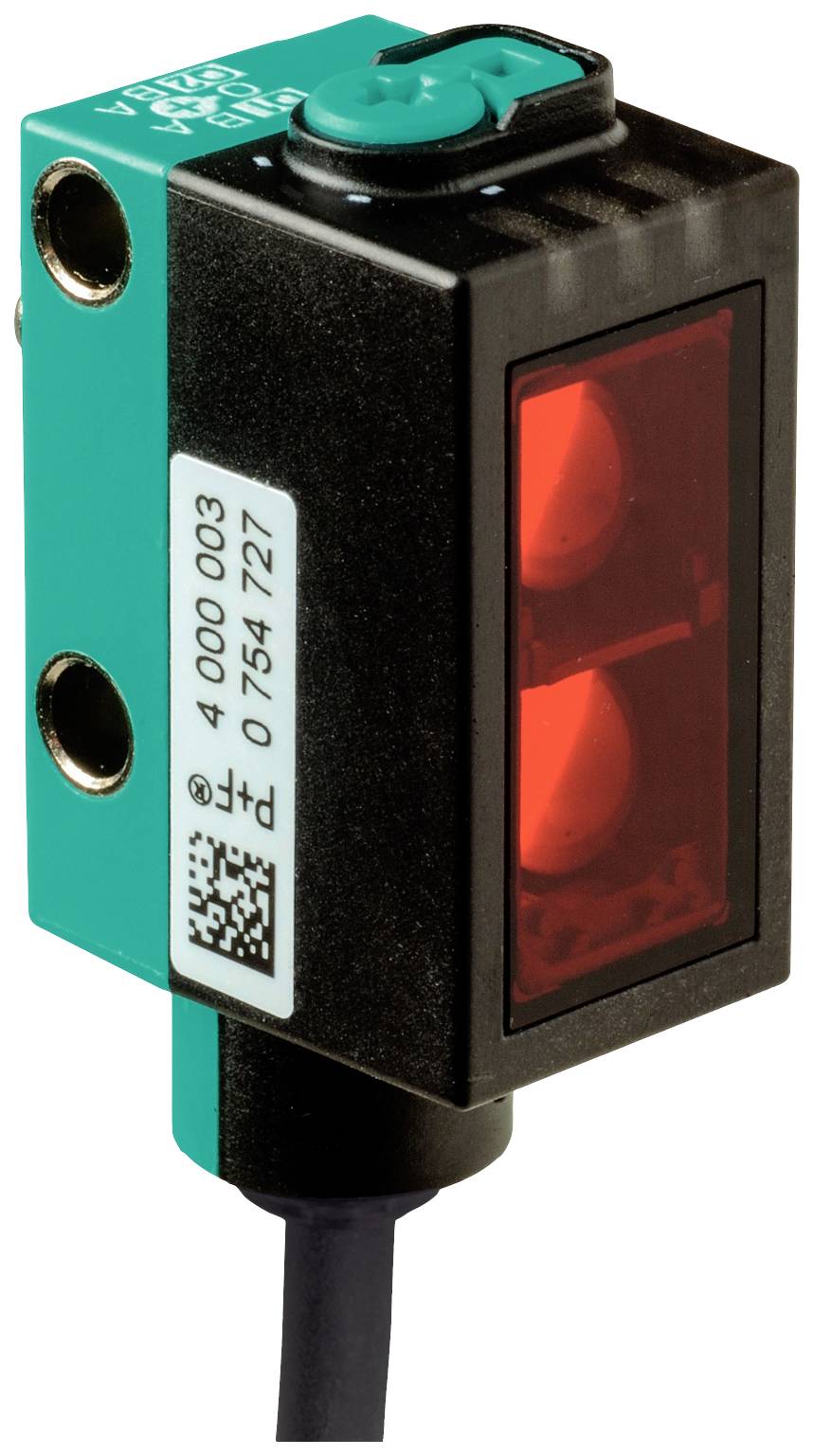

Pepperl+Fuchs OMT150-R101-EP-IO-0,3M-V3-L snímač vzdálenosti 1 ks Max. dosah: 150 mm (d x š x v) 18.3 x 13.9 x 41.4 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
snímač vzdálenosti
Min. provozní napětí
10 V/DC
Provozní napětí max.
30 V/DC
Max. dosah
150 mm
Typ
OMT150-R101-EP-IO-0,3M-V3-L
Datasheety: (PDF)
Počet
Celková cena (10 615,70 Kč / kus)
10 615,70 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
snímač vzdálenosti
- Typ
OMT150-R101-EP-IO-0,3M-V3-L
- Obsah
1 ks
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Typ kontaktu
Antivalentní
- Spínací napětí (max.)
30 V/DC
- Spínací proud (max.)
100 mA
- Max. spínací výkon
3 W
- Vlastnosti
LED kontrolka
- Typ vysílače
laserová dioda
- Průměr paprsku
2 mm
- Kategorie laseru
1
- Výstupy
PNP
NPN
- Rozlišení
0.1 mm
- Min. dosah (ve volném prostoru)
60 mm
150 mm
- Délka kabelu
0.3 m
IP67
IP69
IP69K
- Min. teplota
10 °C
- Max. teplota
60 °C
- Délka
18.3 mm
- Šířka
13.9 mm
- V
41.4 mm
- Rozm.
(d x š x v) 18.3 x 13.9 x 41.4 mm
- Typ závitu, šířka připojení
M8 x 1
- Číslo výrobce
267075-100223
- Počet pólů
3
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627644 Pepperl+Fuchs OMT150-R101-EP-IO-0,3M-V3-L snímač vzdálenosti 1 ks Max. dosah: 150 mm (d x š x v) 18.3 x 13.9 x 41.4 mm
Popis
Vysílač světla: Laserová dioda, druh světla: Červená, střídavé světlo, výstup signálu: 1x protitakový výstup, odolný proti zkratu, S ochranou proti přepólování, ochrana proti přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4), způsob spínání: Druh spínání senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/tma, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: 10... 60 °C (50... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeRozsah měření 60... 150 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad d63 d63 < mm v rozsahu 50 mm... 250 mm Impulz: 3 µs Opakování: Cca 3 kHz Max. Puls energie: 15,2 NJOdchylka úhlu: Max. +/- 1,5 °Průměr svítivosti: Cca 2 mm ve vzdálenosti 150 mmZorný úhel: cca 1 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 30000 lxRozlišení: 0,1 mmIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: Statický, aktivní spínací výstup vypnutý, neaktivníOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Profil zařízení: Smart senzorPřenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 3 msŠířka procesních dat: Vstup 3 bajtů procesních dat výstup 2 bitůPodpora SIO mode: AnoPřístroje ID: 0 x 110906 (1116422)Kompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/tma spínaný, IO-Link | Výstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCDoba odezvy 2 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Přesnost měřeníTeplotní drift: 0,05 %/kDoba zahřívání: 5 minChemický vzorec: C6O3Chyba linearity: ± 1 %Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: 10... 60 °C (50... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 41,4 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
