Name: Pepperl+Fuchs OBT60-R102-2P1-IO-0,3M-V1 reflexní světelný snímač, 267075-100556, spínání za světla, zaclonění pozadí, sp
Brand: Pepperl+Fuchs
SKU: 2628973
Availability: BackOrder

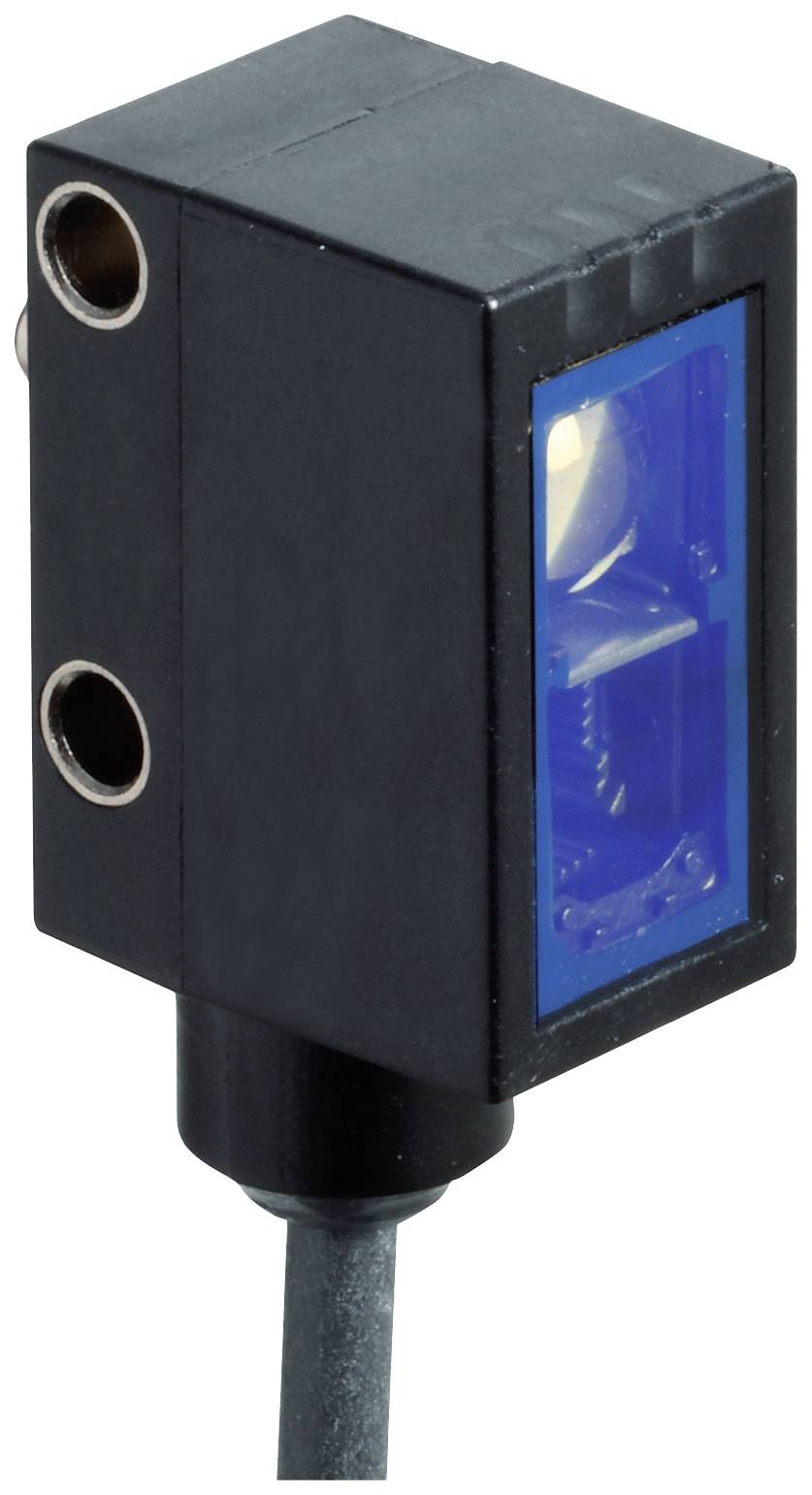

Obdélníkový černý senzor s modrým krytem a kabelem, používaný pro průmyslové aplikace k detekci objektů.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

spínání za světla

zaclonění pozadí

spínání za tmy

Provozní napětí max.

30 V/DC

Připojení

M12, 4pólové

Typ

OBT60-R102-2P1-IO-0,3M-V1

Datasheety: (PDF)

Doručení: Po 21. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 676,86 Kč / kus)

4 676,86 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OBT60-R102-2P1-IO-0,3M-V1

Funkce: spínání za světla
zaclonění pozadí
spínání za tmy

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Typ kontaktu: 1 PNP
1 rozpínací kontakt
1 spínací kontakt

Výstupy: NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač

Spínací frekvence: 500 Hz

Připojení: M12, 4pólové

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Vlastnosti materiálu: Polykarbonát

Typ vysílače: červená LED dioda

: 80 mm

Vlastnosti: S podsvícením
LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Délka: 0.3 m

Šířka: 13.9 mm

V: 31.9 mm

Hloubka: 18.3 mm

(Ø): 4 mm

Rozm.: (Ø x v) 4 mm x 31.9 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628973 Pepperl+Fuchs OBT60-R102-2P1-IO-0,3M-V1 reflexní světelný snímač, 267075-100556, spínání za světla, zaclonění pozadí, sp

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628973 Pepperl+Fuchs OBT60-R102-2P1-IO-0,3M-V1 reflexní světelný snímač, 267075-100556, spínání za světla, zaclonění pozadí, sp

Popis

Spínací rozsah: 10... 60 mm, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, ochrana proti přepětí, typ rozhraní: IO-Link ( přes C/Q = BK), typ spínání: C/Q - Pin4: NPN spínač / spínání tma, PNP spínací kontakt / spínání světlem, IO-Link / Q - Pin2: NPN spínací kontakt / spínání světlem, PNP rozpínací/spínatelný, připojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 10... 60 mmSpínací rozsah max.: 10... 80 mmPotlačení pozadí: Od 80 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl černá/bílá (6% / 90%): Cca 3 mmPrůměr svítivosti: Cca 4 mm při 60 mmÚhel rozevření: Cca 5°Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = BK)Profil zařízení: Smart senzorPřenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0 x 110515 (1115413)Kompatibilní Masterport typ: AVýstupTyp spínání: | C/Q - Pin4: NPN rozpínací/spínatelný, PNP spínací/spínací, IO-Link | /Q - Pin2: NPN spínací kontakt / spínání na světlo, PNP spínací/tmaVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 31,9 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: Plavené skloHmotnost: Cca 17 g.Délka kabelu: 0,3 m

Popis

Provedení

Obecné údajeSpínací rozsah: 10... 60 mmSpínací rozsah max.: 10... 80 mmPotlačení pozadí: Od 80 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaRozdíl černá/bílá (6% / 90%): Cca 3 mmPrůměr svítivosti: Cca 4 mm při 60 mmÚhel rozevření: Cca 5°Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = BK)Profil zařízení: Smart senzorPřenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0 x 110515 (1115413)Kompatibilní Masterport typ: AVýstupTyp spínání: | C/Q - Pin4: NPN rozpínací/spínatelný, PNP spínací/spínací, IO-Link | /Q - Pin2: NPN spínací kontakt / spínání na světlo, PNP spínací/tmaVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 31,9 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: Plavené skloHmotnost: Cca 17 g.Délka kabelu: 0,3 m
