Pepperl+Fuchs OBR7000-R100-2EP1-IO-V31-1R-IR reflexní světelná závora, 267075-100572, přepínač, 10 - 30 V/DC, 1 ks

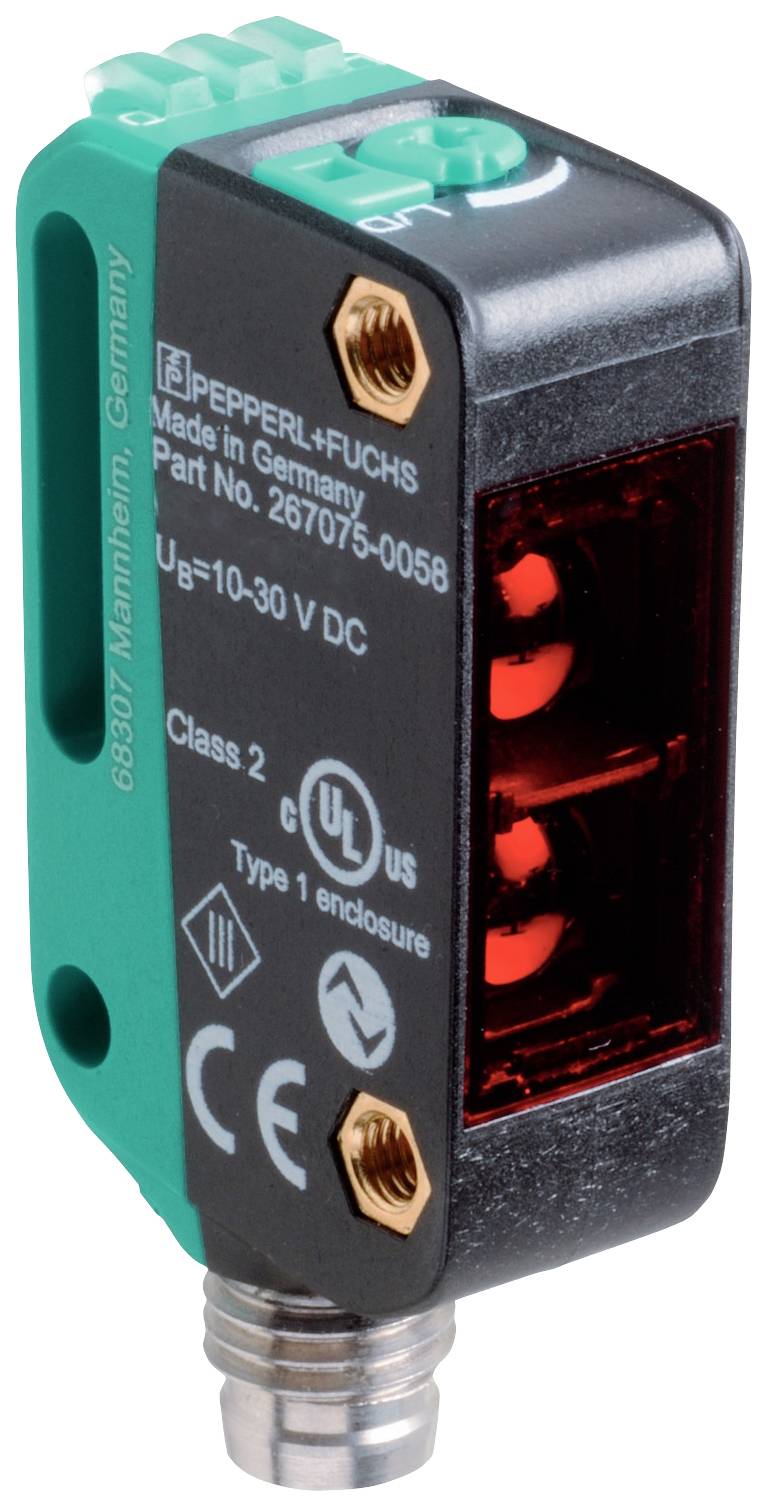

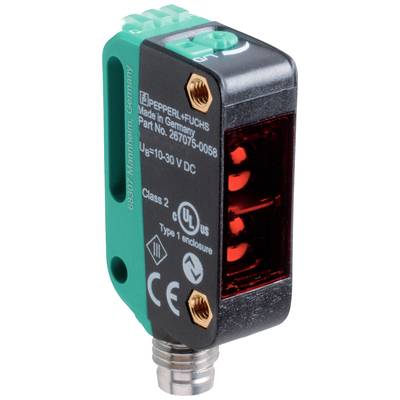

Senzor od Pepperl+Fuchs s červenou čočkou a několika certifikačními logy, vhodný pro napětí 10-30 V DC.

Ilustrační obrázek

Kategorie produktu

reflexní světelná závora

Funkce

přepínač

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

OBR7000-R100-2EP1-IO-V31-1R-IR

Datasheety: (PDF)

Doručení: Po 9. 11. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 450,41 Kč / kus)

2 450,41 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelná závora

Typ: OBR7000-R100-2EP1-IO-V31-1R-IR

Funkce: přepínač

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 0.5 ms

Výstupy: NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač

Spínací frekvence: 1000 Hz

Připojení: M8, 4pólové

Materiál pouzdra: polykarbonát

Typ vysílače: infračervená LED dioda

Vlnová délka: 850 nm

: 8.5 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 44.5 mm

Hloubka: 21.5 mm

Rozm.: (š x v x h) 11 x 44.5 x 21.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629051 Pepperl+Fuchs OBR7000-R100-2EP1-IO-V31-1R-IR reflexní světelná závora, 267075-100572, přepínač, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 7 m, světelný vysílač: LED, druh světla: infračervené, střídavé světlo 850 nm, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - BK: NPN rozpínací kontakt / spínání světlem, PNP spínací kontakt / tma, IO-Link / Q - WH: NPN spínací kontakt / tma, PNP rozpínací / spínací zásuvka, připojení: Přístrojová zástrčka M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeProvozní dosah: 0... 7 mVzdálenost odrazky: 0,03... 7 mDosah: 8,5 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: infračervené, střídavé světlo 850 nmOznačení skupiny rizik LED: Volná skupinaPolarizační filtr: nePrůměr svítivosti: Cca 100 mm ve vzdálenosti 1 m.Úhel otevření: 5,4 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 724 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Spínání světlem/tmaOvládací prvky: Nastavení citlivostiZobrazení parametrů: Komunikace IO-Link: Zelená LED, krátké spínání (1 Hz)Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1ID přístroje: 0x110214 (1114644)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - BK: NPN rozpínací kontakt / spínání světlem, PNP spínací kontakt / tma, IO-Link | /Q - WH: NPN spínací kontakt / tma, PNP spínací/spínající kontaktyVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 44,5 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 10 g.
