Name: Pepperl+Fuchs OBG5000-R100-2EP1-IO-V31 reflexní světelná závora, 267075-100481, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2627724
Availability: BackOrder

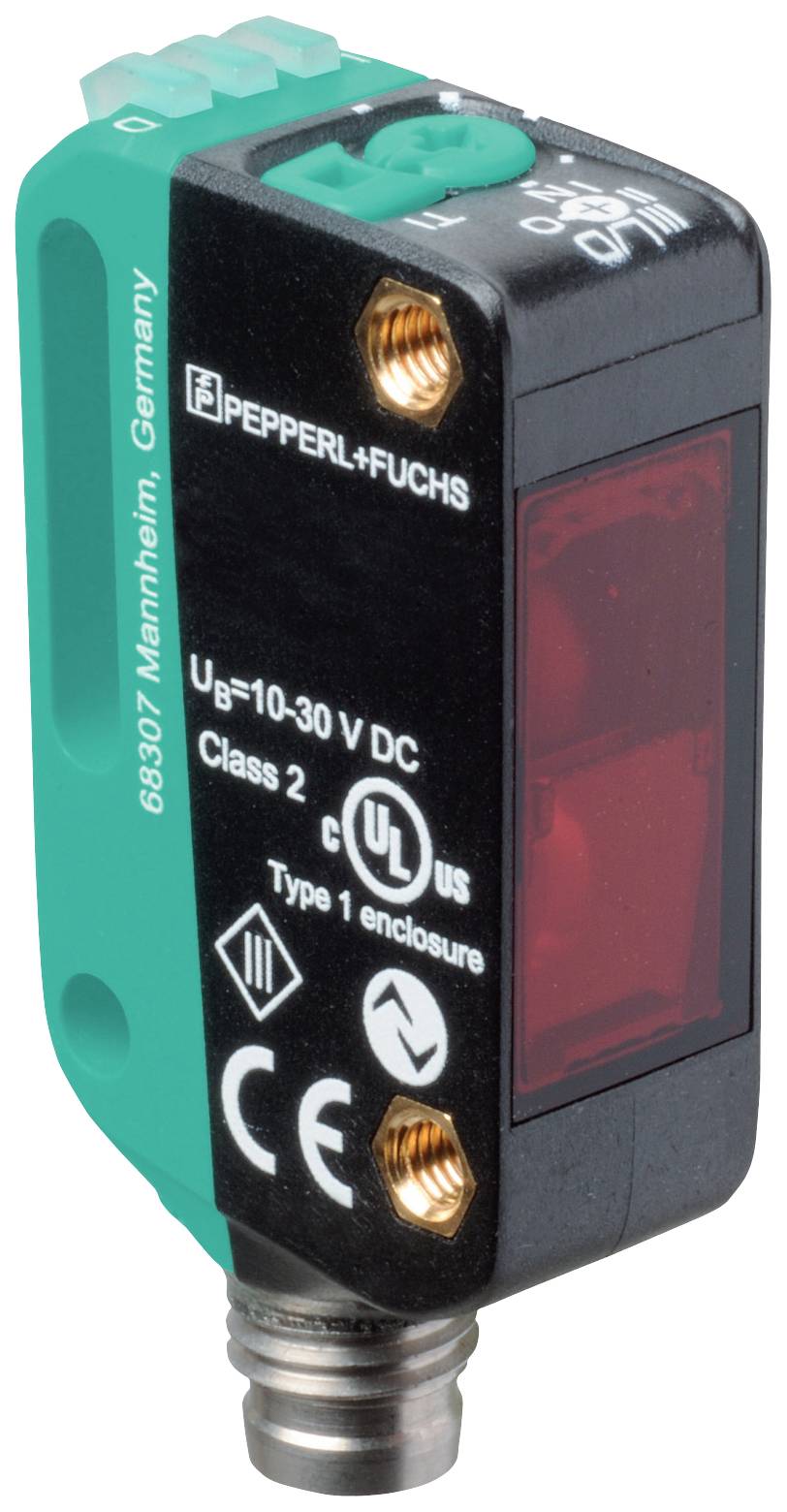

Obdélníkový senzor od společnosti Pepperl+Fuchs v černé a zelené barvě s několika certifikačními logy, napětí 10-30 V DC, třída 2.

Ilustrační obrázek

Kategorie produktu

reflexní světelná závora

Funkce

zaclonění pozadí

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

OBG5000-R100-2EP1-IO-V31

Datasheety: (PDF)

Doručení: Po 28. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 709,92 Kč / kus)

3 709,92 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelná závora

Typ: OBG5000-R100-2EP1-IO-V31

Funkce: zaclonění pozadí

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Výstupy: NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač

Spínací frekvence: 500 Hz

Připojení: M8, 4pólové

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 6 m

Vlastnosti: LED kontrolka

Min. teplota: -20 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 44.5 mm

Hloubka: 21.5 mm

Rozm.: (š x v x h) 11 x 44.5 x 21.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627724 Pepperl+Fuchs OBG5000-R100-2EP1-IO-V31 reflexní světelná závora, 267075-100481, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627724 Pepperl+Fuchs OBG5000-R100-2EP1-IO-V31 reflexní světelná závora, 267075-100481, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m v poloze přepínače „N“, světelný vysílač: LED, druh světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínač / spínání světlem, PNP spínací kontakt / tma, IO-Link / Q - Pin2: NPN spínací kontakt / tma, PNP rozpínací/spínací, připojení: Zástrčka M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeProvozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m při poloze přepínače „N“Vzdálenost odrazky: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m při poloze přepínače „N“Dosah: 6 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 170 mm ve vzdálenosti 3,5 m.Zorný úhel: cca 5 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůStupně kontrastu: 10 % - čisté, vodou naplněné PET lahve | 18 % - čiré sklo | 40 % - barevné sklo nebo neprůhledné materiály | nastavitelný přes otočný spínačElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1ID přístroje: 0x110A07 (1116679)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN rozpínací/spínací/vypínací, PNP spínací/tma, IO-Link | /Q - Pin2: NPN spínací/tma spínající, PNP spínací/spínajícíVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -20... 60 °C (-4... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 44,5 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 10 g.
