Name: Pepperl+Fuchs OBE500-R3F-SE0-Y263492 jednocestná světelná závora, 263492, spínání za tmy, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2627692
Availability: BackOrder

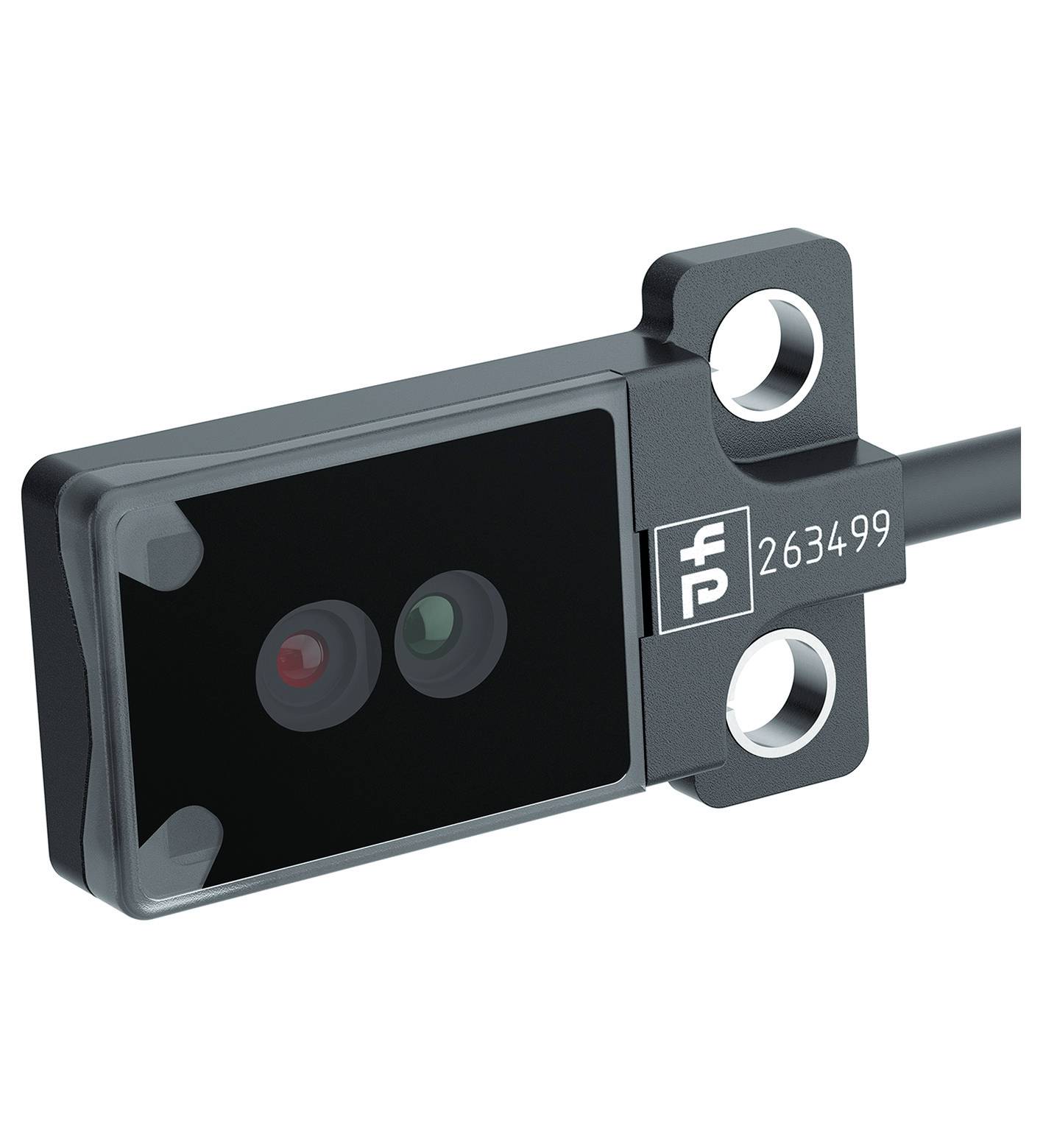

Kompaktní senzor se dvěma čočkami a montážním držákem, vhodný pro průmyslové aplikace určené k přesné detekci a měření.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

jednocestná světelná závora

Funkce

spínání za tmy

Provozní napětí max.

30 V/DC

Připojení

kabel

Datasheety: (PDF)

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 384,30 Kč / kus)

4 384,30 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: jednocestná světelná závora

Typ: OBE500-R3F-SE0-Y263492

Funkce: spínání za tmy

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 500 µs

Typ kontaktu: 1 spínací kontakt

Výstupy: NPN

Spínací frekvence: 1 kHz

Připojení: kabel

Délka kabelu: 2 m

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

Vlnová délka: 630 nm

: 700 mm

Vlastnosti: LED kontrolka

Min. teplota: -20 °C

Max. teplota: 60 °C

Délka: 2 m

Šířka: 16 mm

V: 25.5 mm

Hloubka: 4.1 mm

(Ø): 90 mm

Rozm.: (Ø x v) 90 mm x 25.5 mm

Obsah: 1 ks

Nejmenší detekovatelný objekt (průměr): 1.5 mm

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627692 Pepperl+Fuchs OBE500-R3F-SE0-Y263492 jednocestná světelná závora, 263492, spínání za tmy, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627692 Pepperl+Fuchs OBE500-R3F-SE0-Y263492 jednocestná světelná závora, 263492, spínání za tmy, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 500 mm, světelný vysílač: LED, druh světla: Červená, střídavé světlo , 630 nm, Výstup signálu: 1 výstup NPN, odolný proti zkratu, proti přepólování, otevřený kolektor, druh spínání: Spínací kontakt / tma, připojení: Pevný kabel 2 m, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F)

Tento text byl přeložen strojově.

Provedení

Jednotlivé komponenty
VYSÍLAČ: OBE500-R3F-S
PŘIJÍMAČ: OBE500-R3F-E0-Y814217
Obecné údaje
Provozní dosah: 0... | 500 mm Dosah: 700 mm | Světelný vysílač: LEDDruh světla: Červené, střídavé světlo , 630 nm
Označení skupiny rizik LED: Volná skupina
Odchylka úhlu: Cca 2°
Velikost objektu: typ. Od 1,5 mm
Průměr svítivosti: Cca 90 mm ve vzdálenosti 500 mm
Úhel rozevření: Cca 5°
Světlo: PředníMezní hodnota vnějšího osvětlení: EN 60947-5-2: 25000 lx
Identifikační údaje funkční bezpečnosti
MTTFd: 806
a)Doba používání (TM): 20
a)Úroveň diagnostického pokrytí (DC): 0 %
Zobrazení/ovládací prvky
Indikátor provozu: Zelená LED, Power svítivý, zkratová LED: Blikající zelená (cca 4 Hz)Kontrolka funkce: Přijímač: Žlutá LED, svítí při volném světlu, bliká při nedosažení funkční rezervy; při přerušení paprsku
Elektrické údaje
Provozní napětí: 10... napájení 18 - 30 V DCProud naprázdno: Vysílač: ≤ 11 mA | přijímač: ≤ 8 mATřída ochrany III
Vstup
Testovací vstup: Test spínací funkce při 0 V.Spínací práh: Vstup Teach-In
Výstup
Typ spínání: Spínací kontakt / spínání za tmy
Výstup signálu: 1x NPN výstup, odolný proti zkratu, s ochranou proti přepólování, otevřený kolektor
Spínací napětí max. 30 V DC.
Spínací proud: Max. 50 mA, ohmická zátěž
Případ napětí: ≤ 1,5 v DC
Spínací frekvence: Cca 1 kHz
Reakční doba: 500 µs
Shoda
Norma výrobku: EN 60947-5-2
Povolení a certifikáty
Schválení UL: E87056, cULus Recognited, Class 2, Power Source
CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.
Podmínky prostředí
Okolní teplota: -20... 60 °C (-4... 140 °F)
Skladovací teplota: -20... 70 °C (-4... 158 °F)
Mechanické údaje
Šířka skříně: 16 mm
Výška krytu: 25,5 mm
Hloubka krytu: 4,1 mm
Ochrana: IP67
Připojení: pevný kabel 2 m
Materiál
Pouzdro: PC z polykarbonátu a nerezové oceli
Světlo: PMMA
Kabel: PURHmotnost: Cca 20 g na senzor
Utahovací moment pro upevňovací šrouby: 1 Nm
Délka kabelu: 2 m
