Name: Pepperl+Fuchs OBE25M-R201-SEP-IO-0,3M-V3 jednocestná světelná závora, 301104, přepínač, spínání za tmy, spínání za světl
Brand: Pepperl+Fuchs
SKU: 2629310
Availability: BackOrder

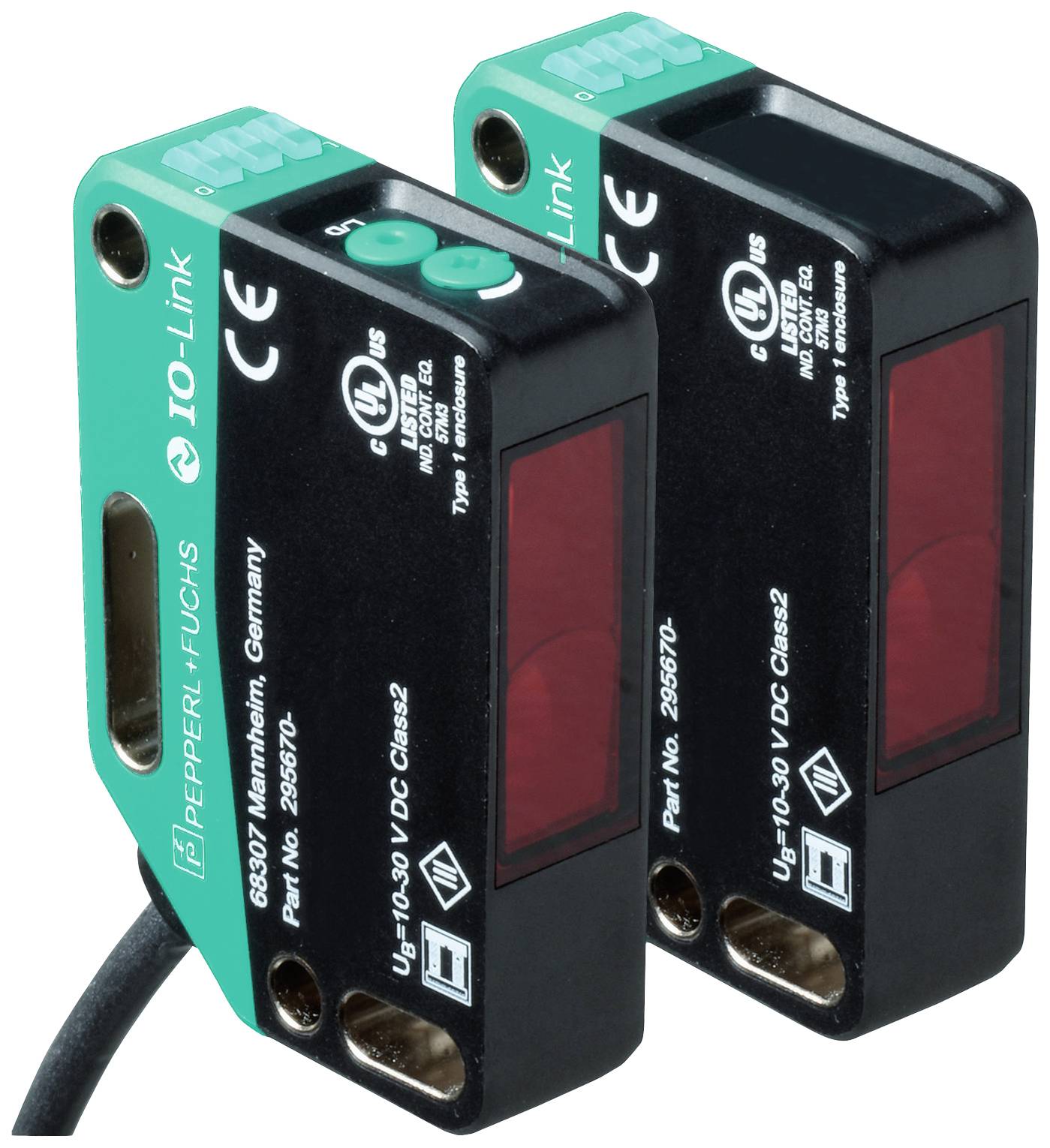

Dva černé senzory s červenými čočkami a zelenými povrchy; model: IO-Link od společnosti Pepperl+Fuchs, rozpoznatelné podle nápisů.

Ilustrační obrázek

Kategorie produktu

jednocestná světelná závora

Funkce

přepínač

spínání za tmy

spínání za světla

Provozní napětí max.

30 V/DC

Připojení

Typ

OBE25M-R201-SEP-IO-0,3M-V3

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 301,65 Kč / kus)

5 301,65 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: jednocestná světelná závora

Typ: OBE25M-R201-SEP-IO-0,3M-V3

Funkce: přepínač
spínání za tmy
spínání za světla

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 0.5 ms

Typ kontaktu: Antivalentní

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 1000 Hz

Připojení: M8

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 33 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 15 mm

V: 61.7 mm

Hloubka: 41.7 mm

Rozm.: (š x v x h) 15 x 61.7 x 41.7 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629310 Pepperl+Fuchs OBE25M-R201-SEP-IO-0,3M-V3 jednocestná světelná závora, 301104, přepínač, spínání za tmy, spínání za světl

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629310 Pepperl+Fuchs OBE25M-R201-SEP-IO-0,3M-V3 jednocestná světelná závora, 301104, přepínač, spínání za tmy, spínání za světl

Popis

Provozní dosah: 0... 25 m, světelný vysílač: LED, druh světla: Červená, střídavě, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel napevno uložený -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Jednotlivé komponentyVYSÍLAČ: OBE25M-R201-S-IO-0,3M-V3PŘIJÍMAČ: OBE25M-R201-EP-IO-0,3M-V3Obecné údajeProvozní dosah: 0... 25 mDosah: 33 m.Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaZaměřovací pomůcka: Červená LED dioda (v optice přijímače) | konstantní při přerušení proudu, | bliká při dosažení spínacího bodu, | při dosažení funkční rezervyPrůměr svítivosti: Cca 850 mm ve vzdálenosti 25 m.Zorný úhel: cca 2 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 462 a)Doba používání (TM): 20 a)Diagnostická úroveň (DC): 60 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Přijímač: Přepínač světlo/tmaOvládací prvky: Přijímač: Nastavení citlivostiElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno: Vysílač: ≤ 15 mA | přijímač: ≤ 15 mA při provozním napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Profil zařízení: Identifikace a diagnostika | Smart senzor: Přijímač: Typ 2.4 | vysílač:Přenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vysílač: | vstup pro procesní data: 0 bit | výstup pro procesní data: 1 bit | přijímač: Vstup pro procesní data: 2 bit | výstup pro procesní data: 2 bitPodpora SIO mode: AnoZařízení ID: Vysílač: 0x111411 (1119249) | přijímač: 0x111311 (1118993)Kompatibilní Masterport typ: AVstupTestovací vstup: Vypnutí vysílače při +uBvýstupuDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-LinkVýstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 61,7 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Vysílač: Cca 51 g přijímač: Cca 51 g.Délka kabelu: 0,3 m
