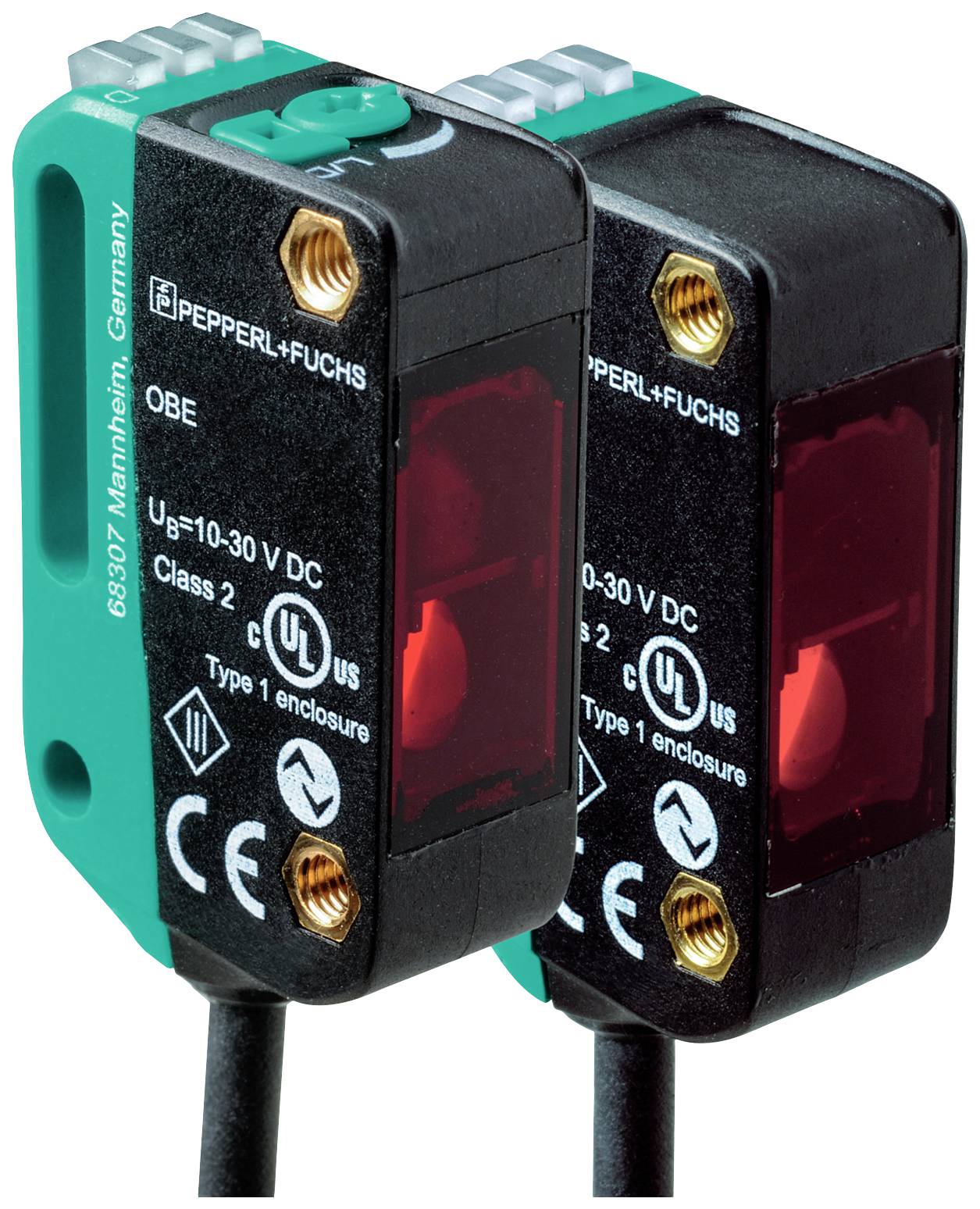

Pepperl+Fuchs OBE12M-R100-SEP-IO-0,3M-V3 jednocestná světelná závora, 281002, přepínač, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jednocestná světelná závora
Funkce
přepínač
Provozní napětí max.
30 V/DC
Připojení
M8
Typ
OBE12M-R100-SEP-IO-0,3M-V3
Datasheety: (PDF)
Počet
Celková cena (3 114,88 Kč / kus)
3 114,88 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
jednocestná světelná závora
- Typ
OBE12M-R100-SEP-IO-0,3M-V3
- Funkce
přepínač
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
0.5 ms
- Typ kontaktu
1 PNP
- Výstupy
NPN, zavírač
PNP, otvírač
- Spínací frekvence
1000 Hz
- Připojení
M8
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
15 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
11 mm
- V
37.1 mm
- Hloubka
21.5 mm
- Rozm.
(š x v x h) 11 x 37.1 x 21.5 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629273 Pepperl+Fuchs OBE12M-R100-SEP-IO-0,3M-V3 jednocestná světelná závora, 281002, přepínač, 10 - 30 V/DC, 1 ks
Popis
Provozní dosah: 0... 12 m, světelný vysílač: LED, druh světla: Červená, střídavě, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Jednotlivé komponentyVYSÍLAČ: OBE12M-R100-S-IO-0,3M-V3PŘIJÍMAČ: OBE12M-R100-EP-IO-0,3M-V3Obecné údajeProvozní dosah: 0... 12 mDosah: 15 m.Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 65 mm ve vzdálenosti 1 m.Úhel otevření: 3,7 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 30000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 462 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Přijímač: Přepínač světlo/tmaOvládací prvky: Přijímač: Nastavení citlivostiZobrazení parametrů: Komunikace IO-Link: Zelená LED, krátké spínání (1 Hz)Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno: Vysílač: ≤ 14 mA | přijímač: ≤ 13 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1ID přístroje: Vysílač: 0x110401 (1115137) | přijímač: 0x110301 (1114881)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka datových procesů: Vysílač: | výstup procesních dat: 2-bitový přijímač: | vstup pro procesní data: 2 bit | výstup datových procesů: 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVstupTestovací vstup: Vypnutí vysílače při +uBvýstupuDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-LinkVýstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 37,1 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Vysílač: Cca 10 g přijímač: Cca 10 g.Délka kabelu: 0,3 m
