Name: Pepperl+Fuchs OBE12M-R100-SE5F-IO-0,3M-V1 jednocestná světelná závora, 308442, přepínač, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2628723
Availability: BackOrder

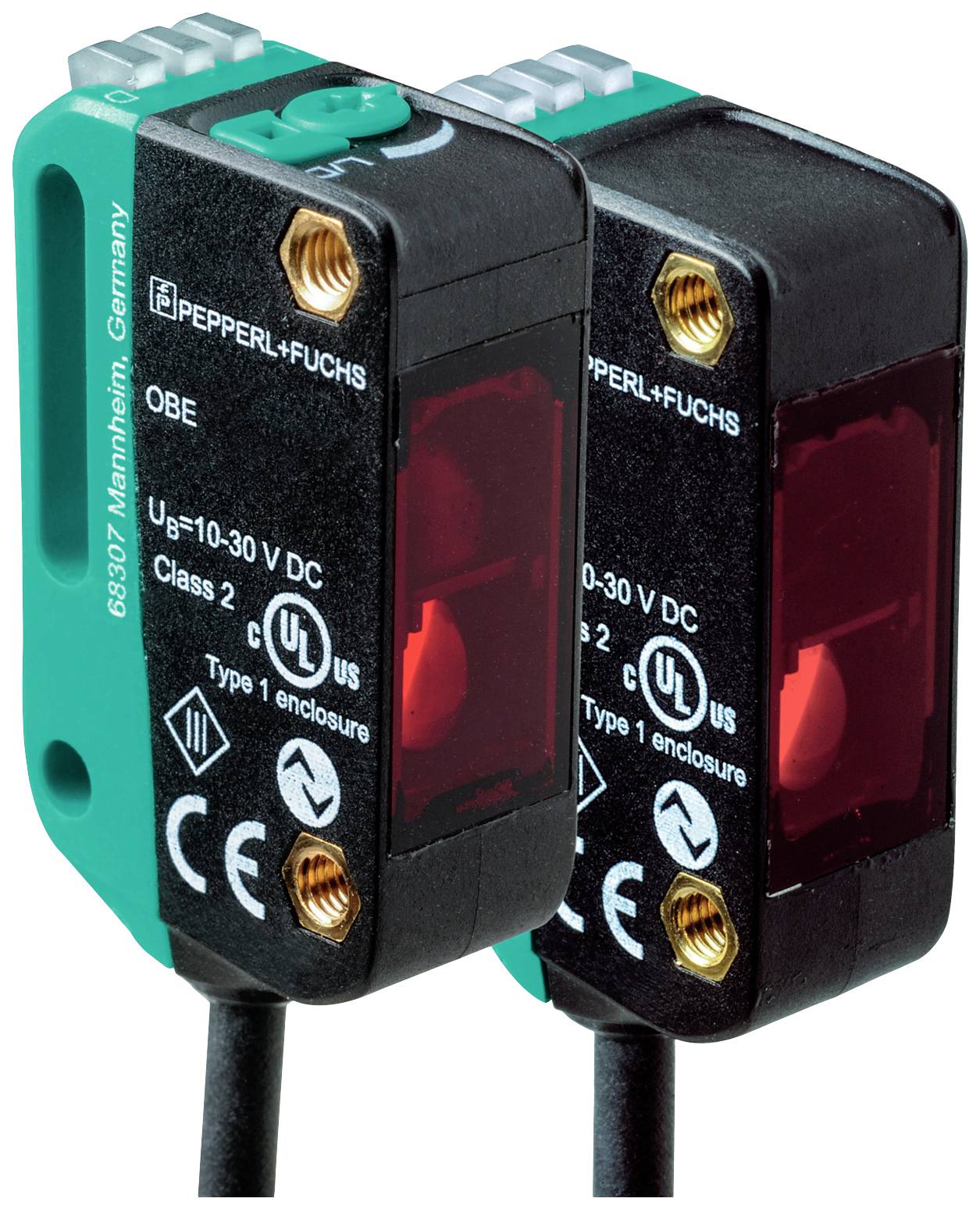

Dva černé, obdélníkové senzory s červeným světlem na přední straně. Nápis 'PEPPERL+FUCHS'. Elektronické komponenty jsou viditelné.

Ilustrační obrázek

Kategorie produktu

jednocestná světelná závora

Funkce

přepínač

Provozní napětí max.

30 V/DC

Připojení

M12, 4pólové

Typ

OBE12M-R100-SE5F-IO-0,3M-V1

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 103,31 Kč / kus)

3 103,31 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: jednocestná světelná závora

Typ: OBE12M-R100-SE5F-IO-0,3M-V1

Funkce: přepínač

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 0.5 ms

Typ kontaktu: 1 PNP

Výstupy: PNP, otvírač
PNP, zavírač

Spínací frekvence: 1000 Hz

Připojení: M12, 4pólové

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 15 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 37.1 mm

Hloubka: 21.5 mm

Rozm.: (š x v x h) 11 x 37.1 x 21.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628723 Pepperl+Fuchs OBE12M-R100-SE5F-IO-0,3M-V1 jednocestná světelná závora, 308442, přepínač, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628723 Pepperl+Fuchs OBE12M-R100-SE5F-IO-0,3M-V1 jednocestná světelná závora, 308442, přepínač, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 12 m, světelný vysílač: LED, typ světla: Červená, výměnná světla, signální výstup: 1 PNP, Odolný proti zkratu, s ochranou proti přepólování, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), druh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání: C/Q - Pin4: PNP spínací/spínající, IO-Link Alarm output - Pin2: PNP rozpínací kontakt: Pevný kabel 300 mm se zástrčkou M12 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Jednotlivé komponentyVYSÍLAČ: OBE12M-R100-S-IO-0,3M-V1PŘIJÍMAČ: OBE12M-R100-E5F-IO-0,3M-V1Obecné údajeProvozní dosah: 0... 12 mDosah: 15 m.Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 65 mm ve vzdálenosti 1 m.Úhel otevření: 3,7 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 30000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 462 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Přijímač: Přepínač světlo/tmaOvládací prvky: Přijímač: Nastavení citlivostiZobrazení parametrů: Komunikace IO-Link: Zelená LED, krátké spínání (1 Hz)Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno: Vysílač: ≤ 14 mA | přijímač: ≤ 13 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1ID přístroje: Vysílač: 0x110401 (1115137) | přijímač: 0 x 11030B (1114891)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka datových procesů: Vysílač: | výstup procesních dat: 2-bitový přijímač: | vstup pro procesní data: 2 bit | výstup datových procesů: 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVstupTestovací vstup: Vypnutí vysílače při +uBvýstupuVýstupy pro případ „prvního poklesu“: 1 PNP, neaktivní při nedosažení funkční rezervy po cca 5 s. | okamžitě neaktivní, pokud se během blikání uskuteční 4 přerušení.Druh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: PNP spínací/spínající, IO-Link | výstup alarmu - Pin2: PNP rozpínací kontaktVýstup signálu: 1 PNP, ochrana proti zkratu a přepólováníSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 37,1 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Vysílač: Cca 10 g přijímač: Cca 10 g.Délka kabelu: 0,3 m
