Name: Pepperl+Fuchs OBE10M-R103-SEP-IO-0,3M-V3 jednocestná světelná závora, 284460, vysílač, spínání za tmy, 10 - 30 V/DC, 1 k
Brand: Pepperl+Fuchs
SKU: 2628985
Availability: BackOrder

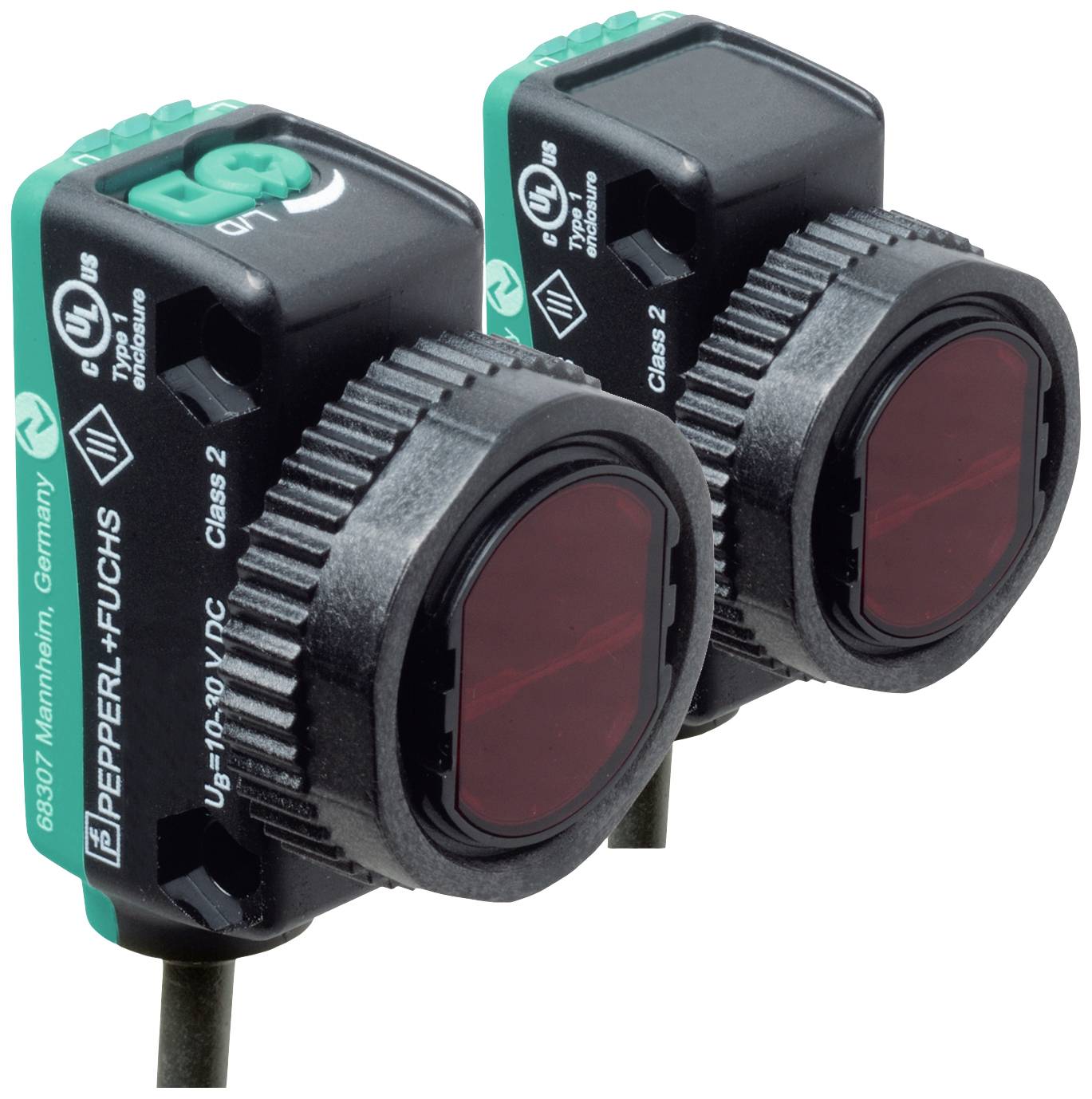

Dva fotoelektrické senzory od Pepperl+Fuchs, modelová čísla 833027. Jsou černozelené s červeným lentikulárním prvkem.

Ilustrační obrázek

Kategorie produktu

jednocestná světelná závora

Funkce

spínání za tmy

Provozní napětí max.

30 V/DC

Připojení

Typ

OBE10M-R103-SEP-IO-0,3M-V3

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 114,88 Kč / kus)

3 114,88 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: jednocestná světelná závora

Typ: OBE10M-R103-SEP-IO-0,3M-V3

Provedení: vysílač

Funkce: spínání za tmy

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: Antivalentní

Výstupy: NPN, zavírač
PNP, otvírač

Připojení: M8

Délka kabelu: 300 mm

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 12.5 m

Vlastnosti: LED kontrolka

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 15 mm

V: 36.5 mm

Hloubka: 26.7 mm

Rozm.: (š x v x h) 15 x 36.5 x 26.7 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628985 Pepperl+Fuchs OBE10M-R103-SEP-IO-0,3M-V3 jednocestná světelná závora, 284460, vysílač, spínání za tmy, 10 - 30 V/DC, 1 k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628985 Pepperl+Fuchs OBE10M-R103-SEP-IO-0,3M-V3 jednocestná světelná závora, 284460, vysílač, spínání za tmy, 10 - 30 V/DC, 1 k

Popis

Provozní dosah: 0... 10 m, světelný vysílač: LED, druh světla: Červená, střídavě, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Jednotlivé komponentyVYSÍLAČ: OBE10M-R103-S-IO-0,3M-V3PŘIJÍMAČ: OBE10M-R103-EP-IO-0,3M-V3Obecné údajeProvozní dosah: 0... 10 mDosah: 12,5 m.Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 65 mm ve vzdálenosti 1 m.Úhel otevření: 3,7 °Identifikační údaje funkční bezpečnostiMTTFd: 462 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Přijímač: Přepínač světlo/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vysílač: | výstup procesních dat: 2 bit | přijímač: | vstup procesních dat: 2 bit | výstup procesních dat: 2 bitKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-LinkVýstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíKategorie použití: DC-12 a DC-13Soulad s normami a směrnicíSoulad se směrnicí EMV SMĚRNICE 2004/108/ES: EN 60947-5-2:2007 + A1:2012Soulad s předpisy PRODUKTOVÁ NORMA: EN 60947-5-2:2007 + A1:2012 | IEC 60947-5-2:2007 + A1:2012Mechanické údajeŠířka skříně: 15 mmVýška krytu: 36,5 mmHloubka krytu: 26,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMA
