Name: Pepperl+Fuchs ML100-8-H-3704 reflexní světelný snímač, 243103, spínání za světla, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2627759
Availability: BackOrder

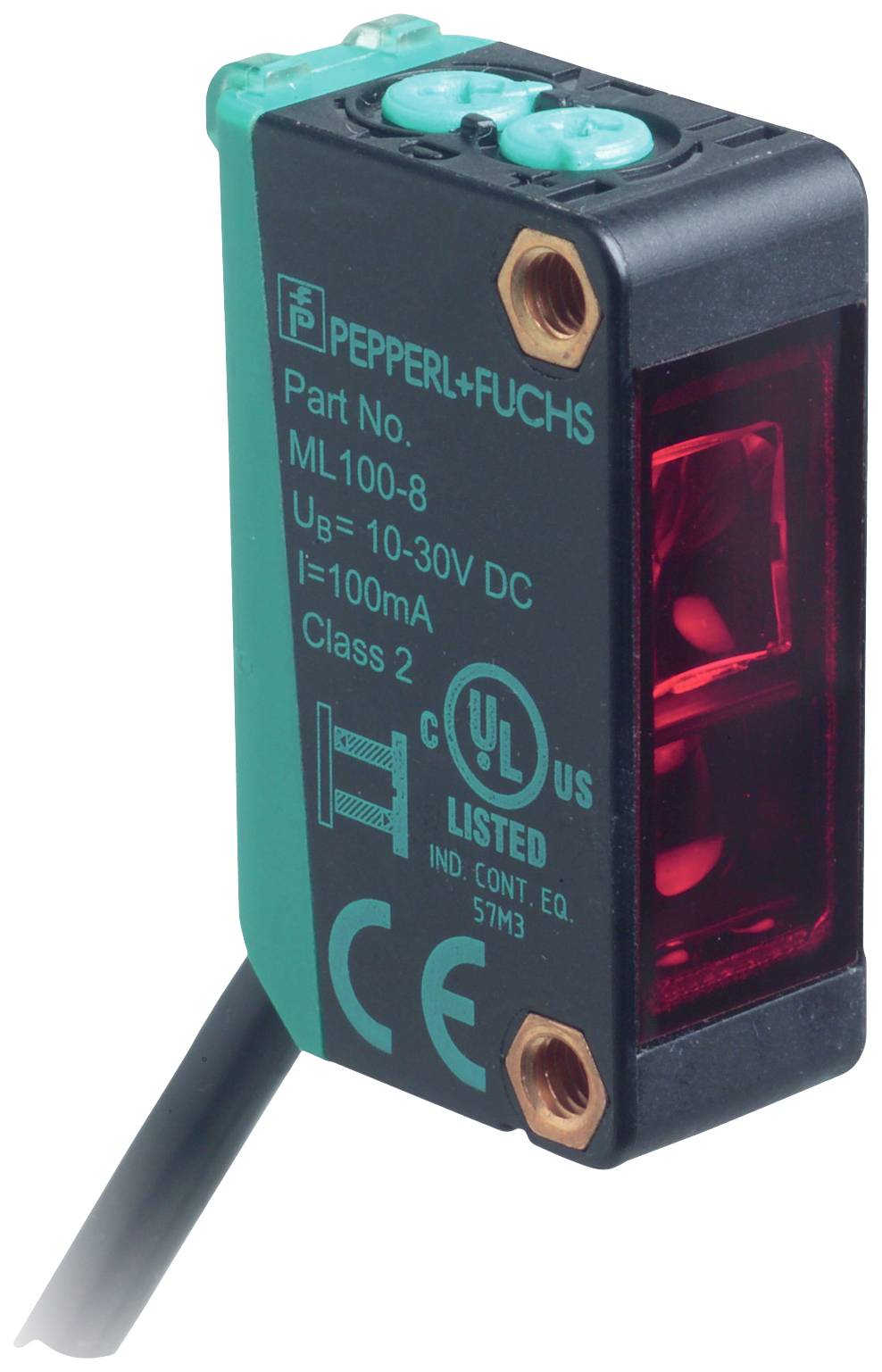

Černý obdélníkový senzor se zeleným okrajem, na němž je napsáno 'PEPPERL+FUCHS' a technické údaje jako napětí a proud.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

spínání za světla

Provozní napětí max.

30 V/DC

Připojení

4pólová zástrčka

Typ

ML100-8-H-3704

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 747,93 Kč / kus)

3 747,93 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: ML100-8-H-3704

Funkce: spínání za světla

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Výstupy: PNP

Spínací frekvence: 500 Hz

Připojení: 4pólová zástrčka

Délka kabelu: 0.265 m

Materiál pouzdra: PC

Typ vysílače: červená LED dioda

: 350 mm

Min. teplota: -30 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 31 mm

Hloubka: 20 mm

Rozm.: (š x v x h) 11 x 31 x 20 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2627759 Pepperl+Fuchs ML100-8-H-3704 reflexní světelný snímač, 243103, spínání za světla, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627759 Pepperl+Fuchs ML100-8-H-3704 reflexní světelný snímač, 243103, spínání za světla, 10 - 30 V/DC, 1 ks

Popis

Spínací rozsah: 5... 350 mm, světelný vysílač: LED, typ světla: Červená, výměnná světla, výstup signálu: 1 PNP výstup, Odolný proti zkratu, přepólování, otevřený kolektor, druh zapojení: Druh zapojení senzoru je přepínatelný. Při dodání je stav: Spínání za světla, připojení: Pevný kabel 265 mm se zástrčkou Stocko, 4-pólový, provozní napětí: 10... 30 v DC, okolní teplota: -30... 60 °C (-22... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 5... 350 mmSpínací rozsah min.: 5... 30 mmSpínací rozsah max.: 5... 350 mmRozsah nastavení: 30... 350 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloPolarizační filtr: neRozdíl v černobílé barvě (6 % / 90 %) < : 18 % při 350 mmPrůměr svítivosti: Cca 20 mm ve vzdálenosti 350 mmZorný úhel: cca 4 °Světlo: PředníHranice cizího světla: EN 60947-5-2:2007 + A1:2012Identifikační údaje funkční bezpečnostiMTTFd: 860 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu: Zelená LED: Síť (Power on)Kontrolka funkce: Žlutá LED: Rozsvítí se při detekci objektuOvládací prvky: Ovladač šířky tlačítekOvládací prvky: Spínání světlem/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Odběr při chodu na prázdno: < 20 mAVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání je: Spínání za světlaVýstup signálu: 1x PNP výstup, ochrana proti zkratu, přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus seznam, zdroj proudu třídy 2 nebo síťový zdroj uvedený v seznamu UL s omezeným napěťovým výstupem s (případně s integrovanou) pojistkou (max. 3.3 a dle UL248), pouzdro typu 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -30... 60 °C (-22... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 31 mmHloubka krytu: 20 mmOchrana: IP67Připojení: Pevný kabel 265 mm se Stocko konektorem , 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 50 g.Utahovací moment pro upevňovací šrouby: 0,6 NmDélka kabelu: 0,265 m

Popis

Provedení

Obecné údajeSpínací rozsah: 5... 350 mmSpínací rozsah min.: 5... 30 mmSpínací rozsah max.: 5... 350 mmRozsah nastavení: 30... 350 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloPolarizační filtr: neRozdíl v černobílé barvě (6 % / 90 %) < : 18 % při 350 mmPrůměr svítivosti: Cca 20 mm ve vzdálenosti 350 mmZorný úhel: cca 4 °Světlo: PředníHranice cizího světla: EN 60947-5-2:2007 + A1:2012Identifikační údaje funkční bezpečnostiMTTFd: 860 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu: Zelená LED: Síť (Power on)Kontrolka funkce: Žlutá LED: Rozsvítí se při detekci objektuOvládací prvky: Ovladač šířky tlačítekOvládací prvky: Spínání světlem/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Odběr při chodu na prázdno: < 20 mAVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání je: Spínání za světlaVýstup signálu: 1x PNP výstup, ochrana proti zkratu, přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus seznam, zdroj proudu třídy 2 nebo síťový zdroj uvedený v seznamu UL s omezeným napěťovým výstupem s (případně s integrovanou) pojistkou (max. 3.3 a dle UL248), pouzdro typu 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -30... 60 °C (-22... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 31 mmHloubka krytu: 20 mmOchrana: IP67Připojení: Pevný kabel 265 mm se Stocko konektorem , 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 50 g.Utahovací moment pro upevňovací šrouby: 0,6 NmDélka kabelu: 0,265 m
