Name: Pepperl+Fuchs ML100-6-IR/95/102 reflexní světelná závora, 226771, spínání za světla, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2628816
Availability: BackOrder

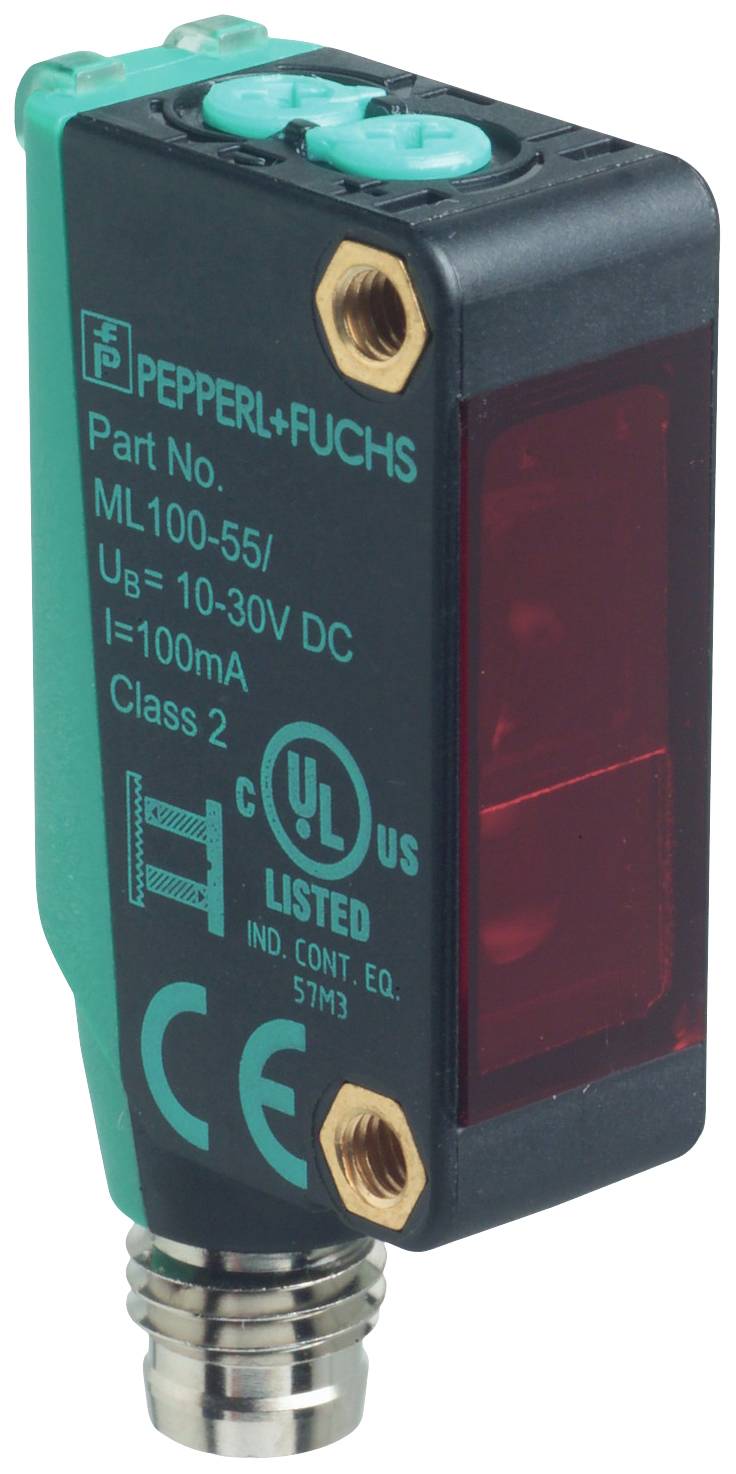

Obdélníkový senzor od společnosti Pepperl+Fuchs s modelovým číslem 'ML100-55'. Vyžaduje napájecí napětí 10-30V DC a proud 100mA. Certifikován podle norem UL a CE.

Ilustrační obrázek

Kategorie produktu

reflexní světelná závora

Funkce

spínání za světla

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

ML100-6-IR/95/102

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 362,81 Kč / kus)

2 362,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelná závora

Typ: ML100-6-IR/95/102

Funkce: spínání za světla

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 0.5 ms

Výstupy: NPN

Spínací frekvence: 1000 Hz

Připojení: M8, 4pólové

Materiál pouzdra: polykarbonát

Typ vysílače: IRED

Výstup světla: axiální

: 7 m

Vlastnosti: LED kontrolka

Min. teplota: -30 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 31 mm

Hloubka: 20 mm

Rozm.: (š x v x h) 11 x 31 x 20 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2628816 Pepperl+Fuchs ML100-6-IR/95/102 reflexní světelná závora, 226771, spínání za světla, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628816 Pepperl+Fuchs ML100-6-IR/95/102 reflexní světelná závora, 226771, spínání za světla, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 5 m, světelný vysílač: IRED, typ světla: infračervené, střídavé světlo, výstup signálu: 1 NPN výstup, Odolný proti zkratu, přepólování, otevřený kolektor, druh zapojení: Druh zapojení senzoru je přepínatelný. Dodává se: Spínání za světla, připojení: Konektor M8 x 1, 4-pólový, provozní napětí: 10... 30 v DC, okolní teplota: -30... 60 °C (-22... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeProvozní dosah: 0... 5 mVzdálenost odrazky: 0,01... 5 mDosah: 7 m.Referenční objekt: Reflektor H50Světelný vysílač: IREDTyp světla: infračervené, střídavéPolarizační filtr: nePrůměr svítivosti: Cca 500 mm ve vzdálenosti 7 m.Zorný úhel: cca 4 °Světlo: PředníHranice cizího světla: EN 60947-5-2:2007 + A1:2012Identifikační údaje funkční bezpečnostiMTTFd: 860 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu: Zelená LED: Síť (Power on)Kontrolka funkce: Žlutá LED: Svítí při příjmu vysílacího signálu; bliká při nedosažení funkční rezervy; při přerušení paprskuOvládací prvky: Nastavení citlivostiOvládací prvky: Spínání světlem/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Odběr při chodu na prázdno: < 20 mAVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání je: Spínání za světlaVýstup signálu: 1x NPN výstup, odolný proti zkratu, s ochranou proti přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus seznam, zdroj proudu třídy 2 nebo síťový zdroj uvedený v seznamu UL s omezeným napěťovým výstupem s (případně s integrovanou) pojistkou (max. 3.3 a dle UL248), pouzdro typu 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Předpis EHK OSN č. 10 (E1): Číslo schválení typu: 047350Podmínky prostředíOkolní teplota: -30... 60 °C (-22... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 31 mmHloubka krytu: 20 mmOchrana: IP67Připojení: Konektor M8 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 10 g.Utahovací moment pro upevňovací šrouby: 0,6 Nm
