Name: Pepperl+Fuchs M100/MV100-6757/103/115 jednocestná světelná závora, 275537, přepínač, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2628781
Availability: BackOrder

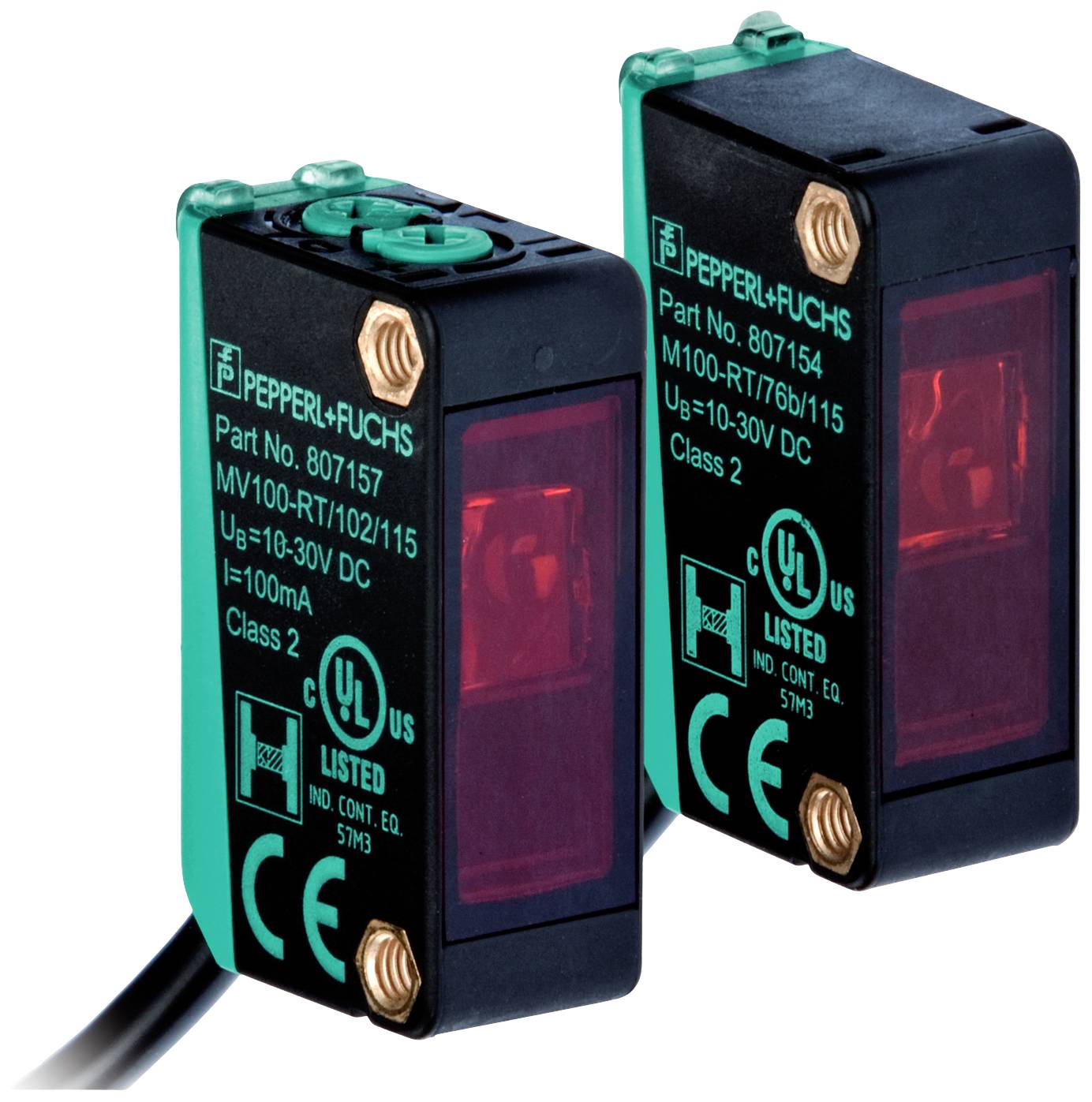

Dva elektronické senzory od Pepperl+Fuchs, modely 807157 a 807154, s UL certifikací a CE označením.

Ilustrační obrázek

Kategorie produktu

jednocestná světelná závora

Funkce

přepínač

Provozní napětí max.

30 V/DC

Připojení

kabel

Typ

M100/MV100-6757/103/115

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 354,55 Kč / kus)

3 354,55 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: jednocestná světelná závora

Typ: M100/MV100-6757/103/115

Funkce: přepínač

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 0.5 ms

Výstupy: PNP

Spínací frekvence: 1000 Hz

Připojení: kabel

Délka kabelu: 2 m

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 2 m

Vlastnosti: LED kontrolka

Min. teplota: -30 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 31 mm

Hloubka: 20 mm

Rozm.: (š x v x h) 11 x 31 x 20 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2628781 Pepperl+Fuchs M100/MV100-6757/103/115 jednocestná světelná závora, 275537, přepínač, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628781 Pepperl+Fuchs M100/MV100-6757/103/115 jednocestná světelná závora, 275537, přepínač, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 1,5 m, světelný vysílač: LED, typ světla: Červená, výměnná světla, výstup signálu: 1 PNP výstup, Odolný proti zkratu, přepólování, otevřený kolektor, druh zapojení: Druh zapojení senzoru je přepínatelný. Dodává se: Spínání za světla, připojení: Pevný kabel 2 m, provozní napětí: 10... 30 v DC, okolní teplota: -30... 60 °C (-22... 140 °F)

Tento text byl přeložen strojově.

Provedení

Jednotlivé komponentyVysílač: M100-6757/76a/115Přijímač: MV100-6757/103/115Obecné údajeProvozní dosah: 0... 1,5 mDosah: 2 m.Světelný vysílač: LEDDruh světla: červené, střídavé světloPrůměr svítivosti: Cca 0,14 m ve vzdálenosti 2 m.Úhel rozevření: Cca 2°Světlo: PředníVnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 860 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu: Zelená LED: Síť (Power on)Kontrolka funkce: Přijímač: Žlutá LED, svítí při volném světlu, bliká při nedosažení funkční rezervy; při přerušení paprskuOvládací prvky: Nastavení citlivostiOvládací prvky: Spínání světlem/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno: Vysílač: ≤ 15 mA | přijímač: ≤ 8 mAVstupTestovací vstup: Vypnutí vysílače při +uBvýstupuDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání je: Spínání za světlaVýstup signálu: 1x PNP výstup, ochrana proti zkratu, přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus seznam, zdroj proudu třídy 2 nebo síťový zdroj uvedený v seznamu UL s omezeným napěťovým výstupem s (případně s integrovanou) pojistkou (max. 3.3 a dle UL248), pouzdro typu 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -30... 60 °C (-22... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 31 mmHloubka krytu: 20 mmOchrana: IP67Připojení: pevný kabel 2 mMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 100 g (vysílač a přijímač)Utahovací moment pro upevňovací šrouby: 0,6 NmDélka kabelu: 2 m
