Name: Pepperl+Fuchs 805075 SU19/110/115/126a Optický senzor 1 ks (d x š x v) 62.3 x 9 x 34.5 mm
Brand: Pepperl+Fuchs
SKU: 2627294
Availability: BackOrder

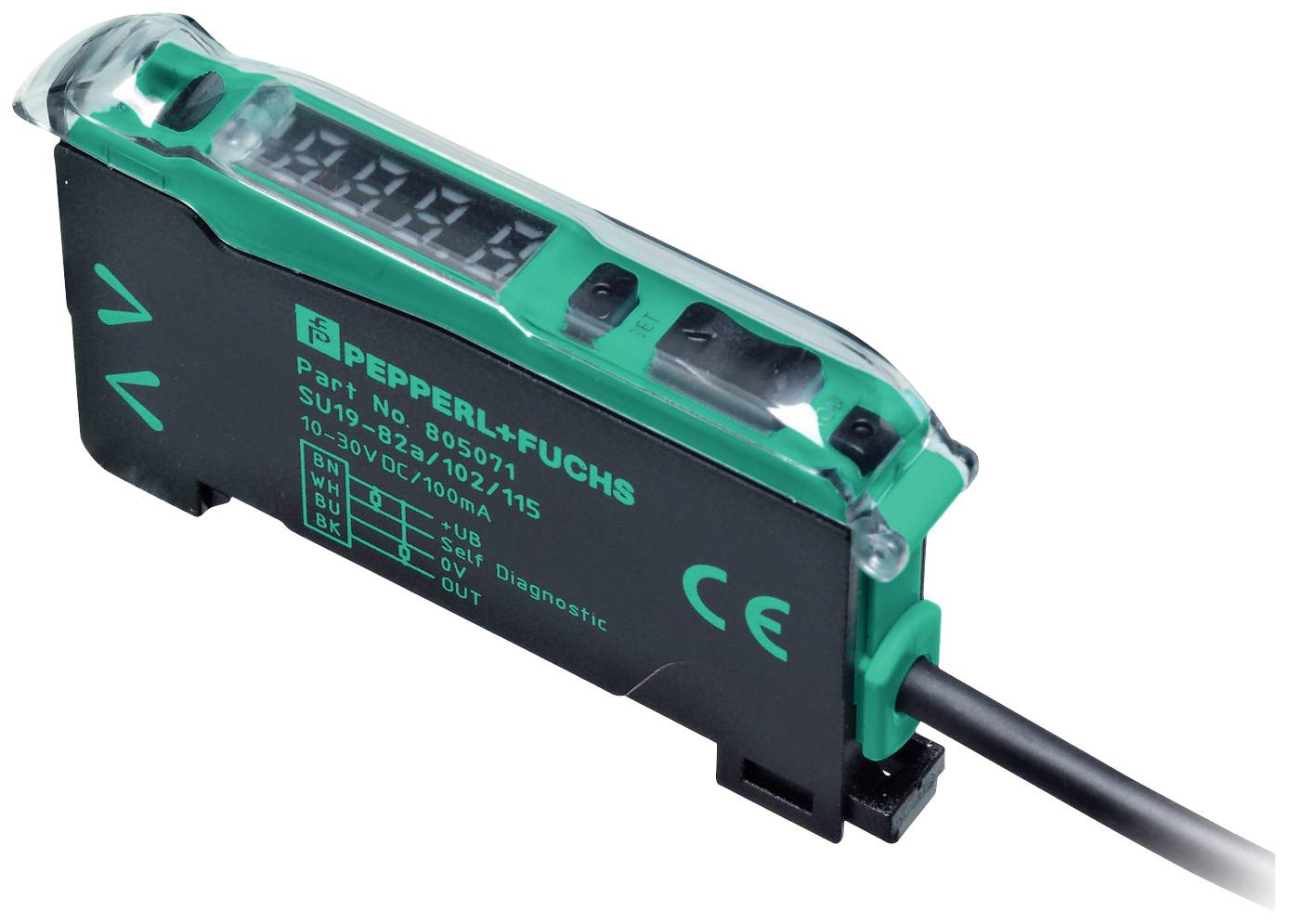

Černý senzor od Pepperl+Fuchs s digitálním displejem a kabelovým připojením. Jsou viditelné značky pro 'IN' a 'OUT'.

Ilustrační obrázek

Kategorie produktu

Optický senzor

Min. provozní napětí

10 V/DC

Provozní napětí max.

30 V/DC

Typ

SU19/110/115/126a

Obsah

1 ks

Datasheety: (PDF)

Doručení: Pá 20. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 690,08 Kč / kus)

5 690,08 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: Optický senzor

Typ: SU19/110/115/126a

Obsah: 1 ks

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Spínací napětí (max.): 30 V/DC

Spínací proud (max.): 100 mA

Připojení: kabel bez konektorů

: IP50

Min. teplota: -10 °C

Max. teplota: 55 °C

Délka: 62.3 mm

Šířka: 9 mm

V: 34.5 mm

Rozm.: (d x š x v) 62.3 x 9 x 34.5 mm

Wireless Charging function: Ne

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2627294 Pepperl+Fuchs 805075 SU19/110/115/126a Optický senzor 1 ks (d x š x v) 62.3 x 9 x 34.5 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627294 Pepperl+Fuchs 805075 SU19/110/115/126a Optický senzor 1 ks (d x š x v) 62.3 x 9 x 34.5 mm

Popis

Dosah snímání: Až 150 mm (KLR-C02-2,2-2,0-K146), světelný vysílač: LED, druh světla: Červená, střídavé světlo, 660 nm, Výstup signálu: 1 výstup push/PNP, ochrana proti zkratu, způsob spínání: Programovatelné spínání světlo/tma, připojení: 2 m kabel, 4 x 0,14 mm2, PVC, provozní napětí: 10... 30 v DC, okolní teplota: -10... 55 °C (14... 131 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeŠířka: Až 150 mm (KLR-C02-2,2-2,0-K146)Dosah: Až 450 mm (KLE-C01-2,2-2,0-K116)Světelný vysílač: LEDDruh světla: Červené, střídavé světlo , 660 nmVnější hranice osvětlení: 10000 luxůModulová konstrukce: Max. 20 jednotekIdentifikační údaje funkční bezpečnostiMTTFd: 500 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikace provozního stavu: Funkce Power on: Staticky svítící, indikace podpětí: Zelená LED pulzující (cca 0,8 Hz), zkrat: Zelená LED blikající (cca 4 Hz)Diagnostická indikace: 7-segmentový displejKontrolka funkce: Žlutá LED: Statický svíticí stav, bliká při nedosažení funkční rezervyOvládací prvky: Tlačítko (režim) pro výběr menu; tlačítko (sada) pro nastavení programu Teach-in; tlačítko (Up/Down) pro přesné nastavení a nastavení parametrůElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: 10 %Proud naprázdno: ≤ 30 mAVýstupVýstup Pre-Fail: 1x výstup s protitakovým výstupem NPN a PNP, odolný proti zkratuTyp spínání: Programovatelné světlo/tmaVýstup signálu: 1x protitakový výstup NPN a PNP, odolný proti zkratuSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 2 v DC při 100 mA; ≤ 0,7 v při 10 mASpínací frekvence: Vysokorychlostní režim: 16 kHz, standardní režim: 3 kHz, s vysokým rozlišením: 250 Hz ~ 3 kHz (volba pomocí senzoru), automatický: 250 Hz, skleněný režim: 250 HzReakční doba: Vysokorychlostní režim: 30 µs, standardní režim: 160 µs, s vysokým rozlišením: 2 ms, automatický: 160 µs ~ 2 ms (výběr pomocí senzoru), skleněný režim: 2 msPřesnost opakování: ≤ 0,5 % na nastavený provozní rozsahFunkce časovače: Zpoždění utahování, zpoždění odpadu, mžikový spínač, prodloužení impulzu; nastavitelné 0... 999 ms po krocích po 1 msSoulad s normami a směrnicíSoulad s předpisy Produktová norma: EN 60947-5-2:2007 | IEC 60947-5-2:2007Povolení a certifikátySchválení UL: CULus seznam, Class 2 Power Source, typ 1 enclosureCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -10... 55 °C (14... 131 °F)Skladovací teplota: -20... 70 °C (-4... 158 °F)Mechanické údajeŠířka krytu: 9 mmVýška krytu: 34,5 mmHloubka krytu: 62,3 mmOchrana: IP50Připojení: Kabel 2 m, 4 x 0,14 mm, 2, PVCMateriál Pouzdro: PCHmotnost: 45 g.
