Name: PEM CWTUM-S/30/R/1/80 adaptér proudových kleští Rozsah měření A/AC (rozsah): 6000 A (max) flexibilní
Brand: PEM
SKU: 3540291
Availability: BackOrder

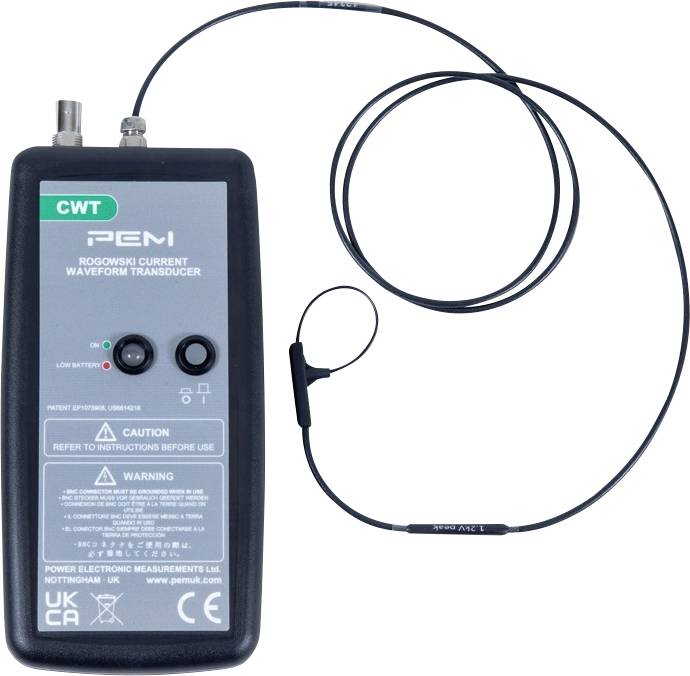

Rogowského transformátor proudové vlny označený 'PENI CWT', s připojenými kabely, používaný pro měření elektrického proudu.

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (50 880,17 Kč / kus)

50 880,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PEM Rogowski proudová smyčka CWTUM-s/30/R/1/80

Technické parametry

Vysoká citlivost 1 mV/A.
Peak di/dt až 100 kA/μ
Snadná integrace: Standardní výstup BNC, kompatibilní s většinou osciloskopů a systémů pro sběr dat.

Kategorie produktu: adaptér proudových kleští

Připojení typu A: BNC zásuvka

: bez certifikátu

Max. měřená hodnota A/AC: 6000 A

Rozm.: (d x š) 1 m x 1.2 mm

Měření proudu: AC

Šířka: 1.2 mm

Délka: 1 m

Vlastnosti: flexibilní

Typ měření: neinvazivní

Max. teplotní rozsah: 125 °C

Min. teplotní rozsah: -40 °C

Frekvenční rozsah: Až do 30 MHz

Varianty(Všechny ceny jsou bez DPH.)

Max. měřená hodnota A/AC

Připojení typu A

PEM CWTUM-F/03/B/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 60 A (max)

Objednací číslo:3540260

Brzy k dispozici

Conrad Electronic

60 A

BNC zástrčka

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/03/R/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 60 A (max) flexibilní

Objednací číslo:3540261

Brzy k dispozici

Conrad Electronic

60 A

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/06/B/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 120 A (max)

Objednací číslo:3540262

Brzy k dispozici

Conrad Electronic

120 A

BNC zástrčka

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/06/R/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 120 A (max) flexibilní

Objednací číslo:3540263

Brzy k dispozici

Conrad Electronic

120 A

BNC zástrčka

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/1/B/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 300 A (max)

Objednací číslo:3540264

Brzy k dispozici

Conrad Electronic

300 A

BNC zástrčka

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/1/R/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 300 A (max) flexibilní

Objednací číslo:3540265

Brzy k dispozici

Conrad Electronic

300 A

BNC zástrčka

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/15/B/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 3000 A (max)

Objednací číslo:3540270

Brzy k dispozici

Conrad Electronic

3000 A

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/15/R/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 3000 A (max) flexibilní

Objednací číslo:3540271

Brzy k dispozici

Conrad Electronic

3000 A

BNC zástrčka

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/3/B/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 600 A (max)

Objednací číslo:3540266

Brzy k dispozici

Conrad Electronic

600 A

Min.: 1

Násobky: 1

52 400,83 Kč^*

PEM CWTUM-F/3/R/1/55 adaptér proudových kleští Rozsah měření A/AC (rozsah): 600 A (max)

Objednací číslo:3540267

Brzy k dispozici

Conrad Electronic

600 A

Min.: 1

Násobky: 1

52 400,83 Kč^*

Ke stažení

List technických údajů

List technických údajů 3540291 PEM CWTUM-S/30/R/1/80 adaptér proudových kleští Rozsah měření A/AC (rozsah): 6000 A (max) flexibilní

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3540291 PEM CWTUM-S/30/R/1/80 adaptér proudových kleští Rozsah měření A/AC (rozsah): 6000 A (max) flexibilní

Popis

CWTUM-s/30 byl vyvinut speciálně pro přesné snímání vysokých proudů ve výkonných aplikacích. Díky mimořádně tenké cívce Rogowski s průřezem pouhých 1,2 mm umožňuje bezkontaktní měření proudu i v úzkých a těžko přístupných oblastech.

S velkou šířkou pásma až 30 MHz (-3 dB) a funkcí di/dt 100 kA/μs poskytuje CWTUM-s/30 spolehlivé výsledky ve výkonové elektronice, EMV analýze a při přechodných proudech.

Tento text byl přeložen strojově.

Doplňující informace

Zkontrolujte prosím, zda všechny specifikace odpovídají vašim požadovaným požadavkům. (Délka kabelu, délka smyčky atd.). To je proto nezbytné, protože všechny cwt jsou zakázkové výrobky, a proto jsou z výměny vyloučeny.
