PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul

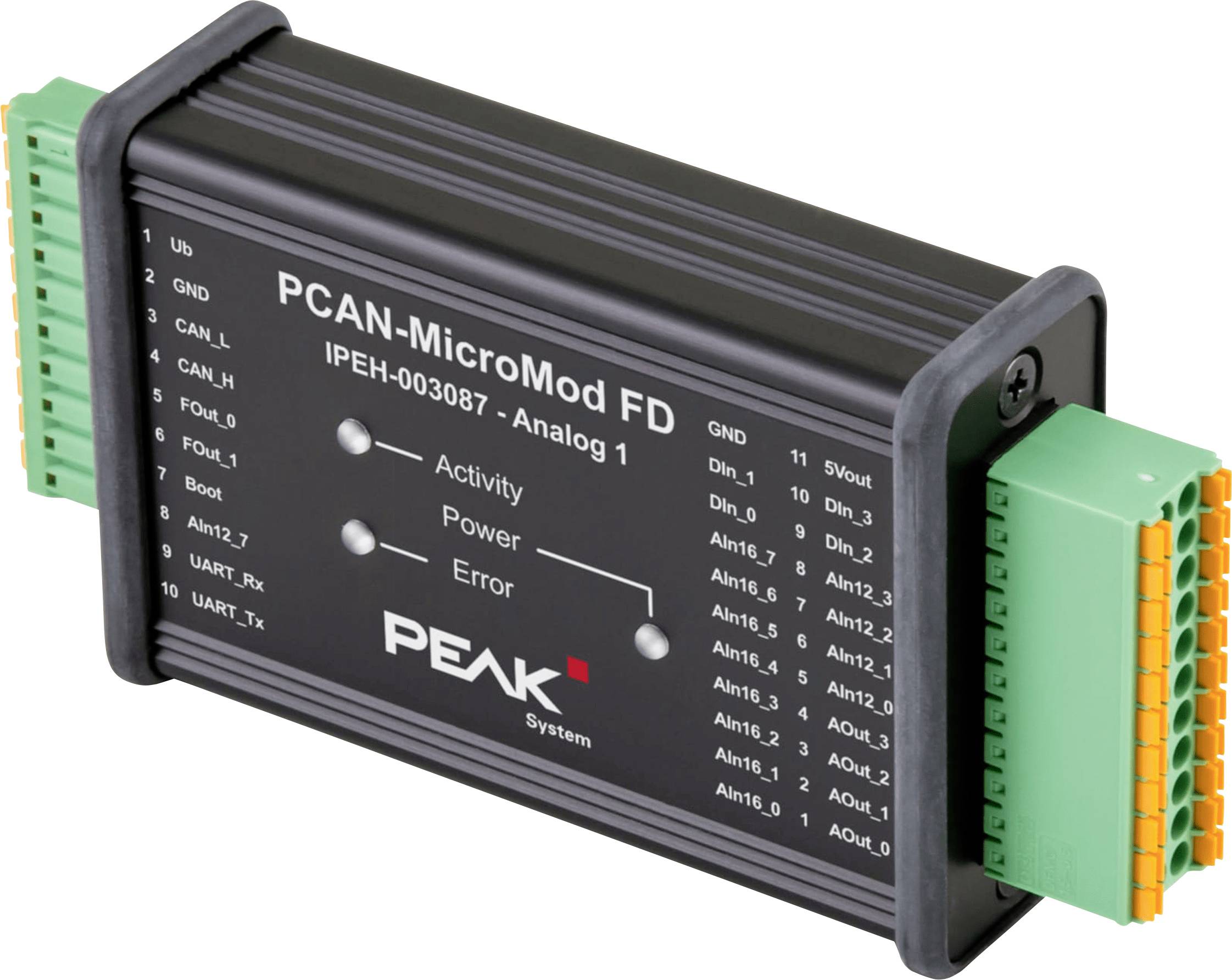

Černé zařízení označené 'PCAN-MicroMod FD' s konektory na obou stranách, používané pro integraci CAN sběrnice a funkčnost signalizace.

Kategorie produktu

I/O modul

Typ

PCAN-MicroMod FD Analog

Číslo výrobce

IPEH-003087

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (11 161,16 Kč / kus)

13 491,74 Kč

-17 %

11 161,16 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Konfigurovatelný CAN-FD modul s důrazem na analogové I/o

Konfigurovatelný I/o modul se zaměřením na analogové vstupy a výstupy pro CAN a CAN FD sítě
Kompaktní deska s zapojeným PCAN MicroMod FD v hliníkovém pouzdru a pružinovými svorkami pro CAN, I/o a napájení
Jednoduchá konfigurace pomocí softwaru pro Windows PCAN MicroMod FD Configuration

Technické parametry

Přenosové rychlosti CAN/CAN: 20 kbit/s až 10 Mbit/s (ISO 11898-2)
2 frekvenční výstupy s nastavitelným frekvenčním rozsahem 0 až 20 kHz
Analogové vstupy: 8x 16 bit rozlišení, 4x 12 bit rozlišení, 1x kontrola napětí (0 až 30 v, 12 bit)
Analogové výstupy: Nastavitelné 4x 12 bit rozlišení, rozsah napětí 0 až 5 v nebo 0 až 10 V.
4 digitálních vstupů, konfigurovatelných na každý kanál Pull Up nebo Pull Down

Kategorie produktu: I/O modul

Typ: PCAN-MicroMod FD Analog

Číslo výrobce: IPEH-003087

Ke stažení

List technických údajů

List technických údajů 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul

Popis

PCAN MicroMod FD je analogová základní deska s nasazeným PCAN MicroMod FD modulem, který zajišťuje periferní zařízení pro zvláštní požadavky. Pro připojení CAN, I/o a napájení jsou použity konektory s pružnými svorkami. Základní deska PCAN MicroMod FD analogový klade důraz na analogové vstupy a výstupy, které jsou opatřeny odpovídajícím ochranným zapojením.
Nakonfiguruje se PCAN MicroMod FD pomocí dodaného softwaru pro Windows. Kromě jednoduchého I/o-mapování na CAN-ID jsou k dispozici také funkční bloky ke zpracování dat. Konfigurace vytvořená na počítači se pomocí CAN-Bus přenáší na PCAN-MicroMod FD, který následně běží jako samostatný CAN uzel. Na CAN sběrnici lze nezávisle na sobě konfigurovat více modulů.

Tento text byl přeložen strojově.
