Name: PCE Instruments tester optických kabelů, síť, PCE-OFT 10
Brand: PCE Instruments
SKU: 3841680
Availability: InStock

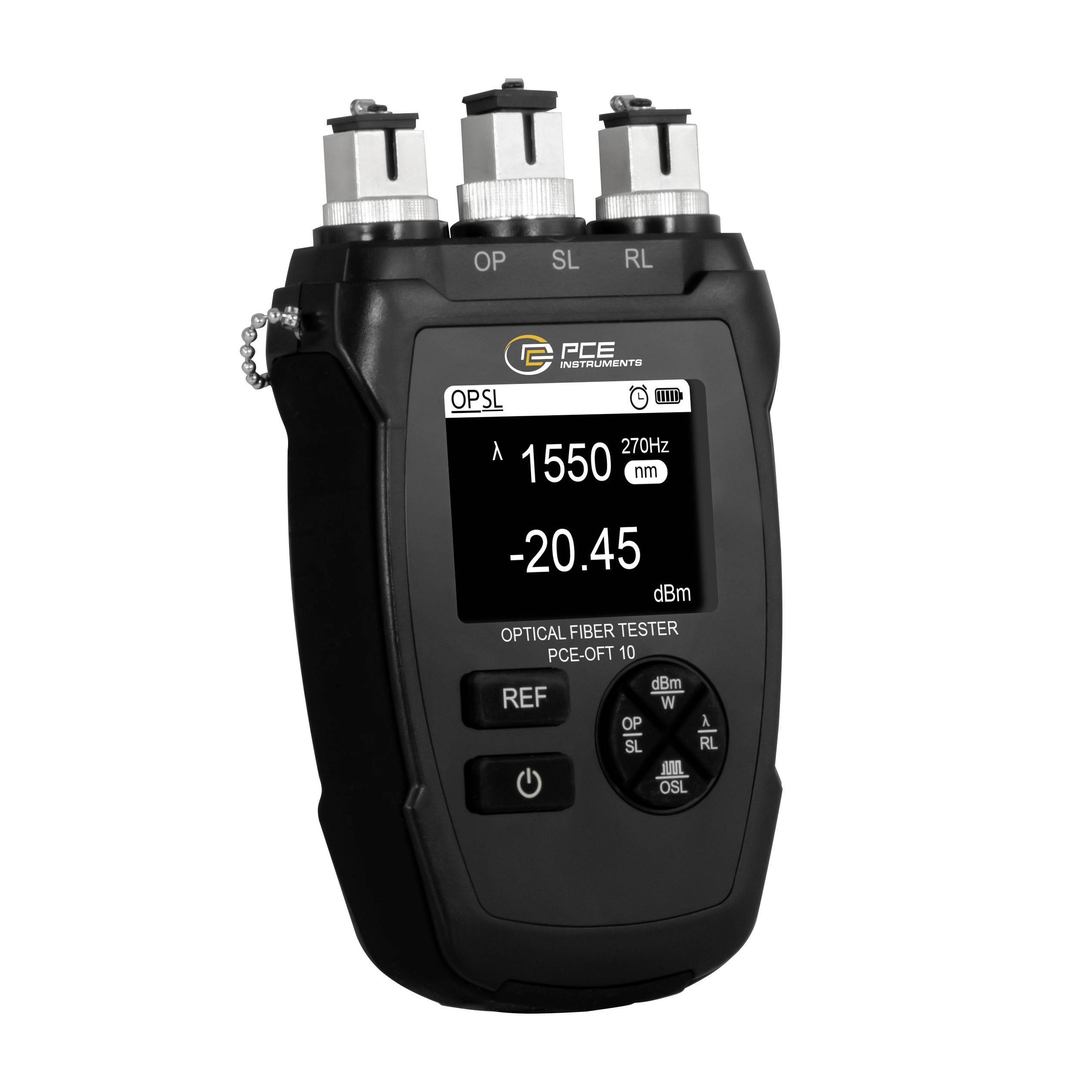

Přenosný optický tester vláken PCE zobrazující vlnovou délku 1550 nm a měření -20,45 dBm na svém displeji.

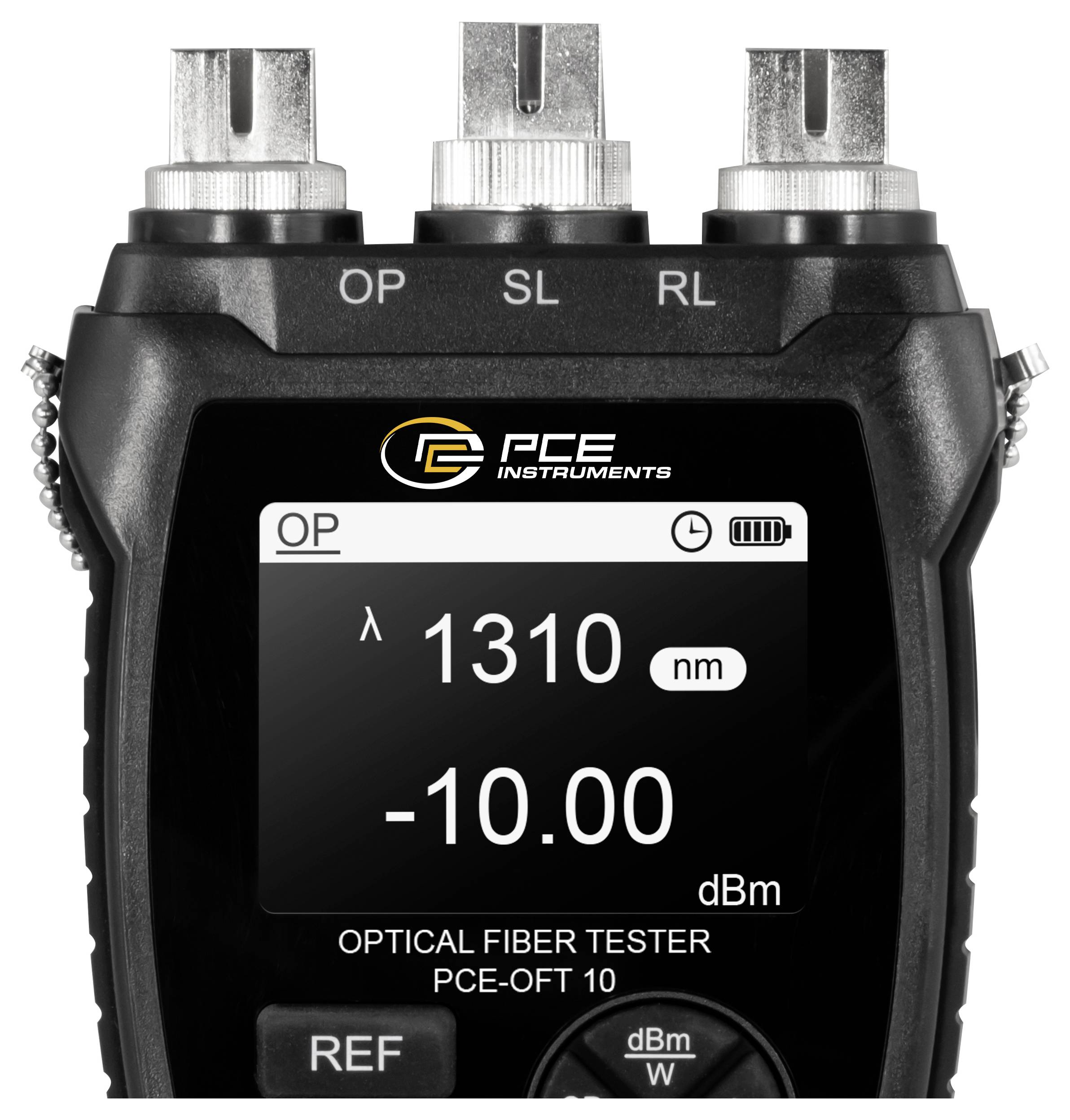

Přenosný optický tester vláken zobrazující na displeji vlnovou délku 1310 nm a optický výkon -10,00 dBm.

Detailní snímek černého síťového přepínače se třemi porty Ethernet na bílém pozadí s označenými porty pro připojení LAN.

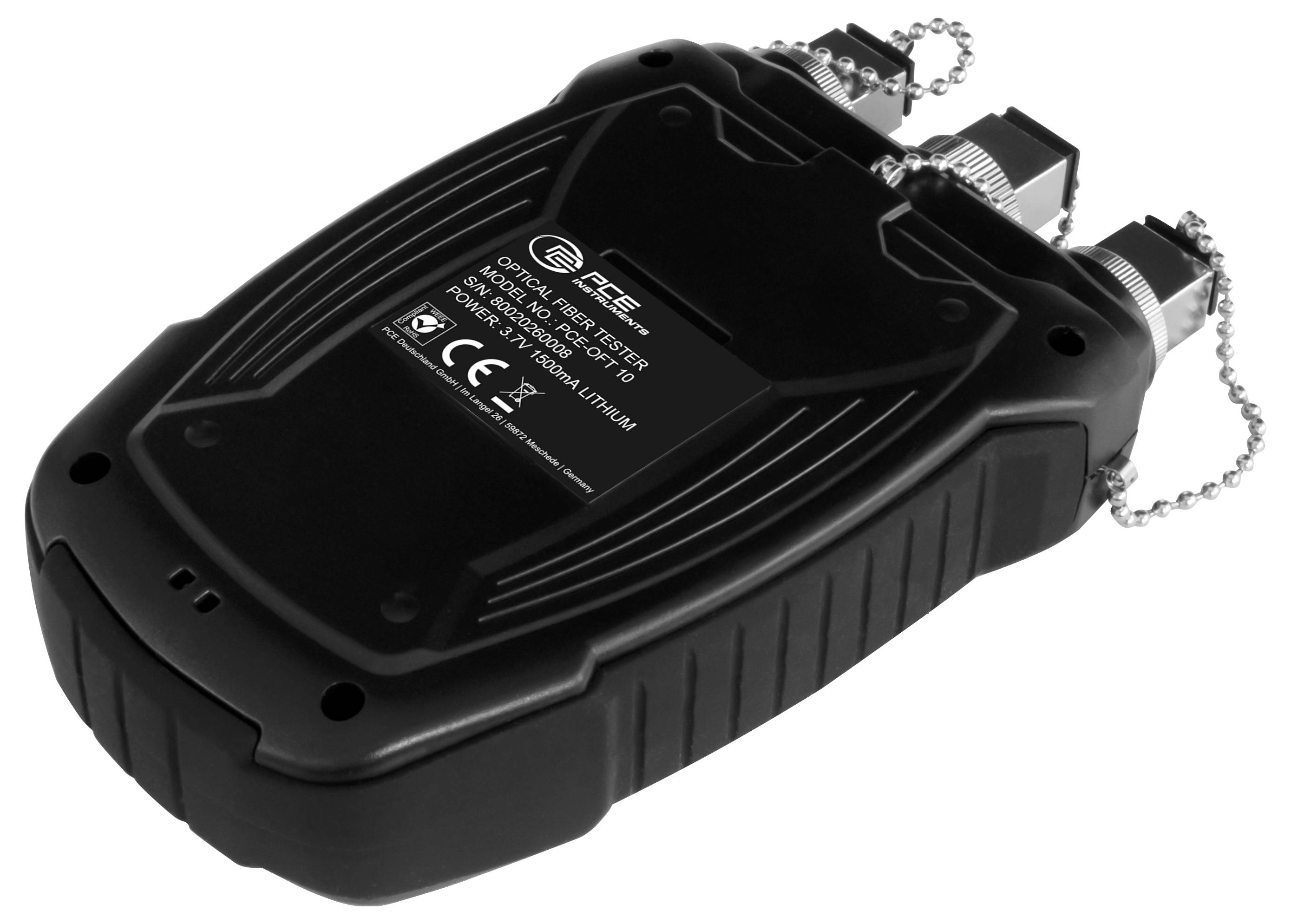

Černý ruční elektronický tester se řetězem zakončeným konektory a štítkem, zobrazený na bílém pozadí.

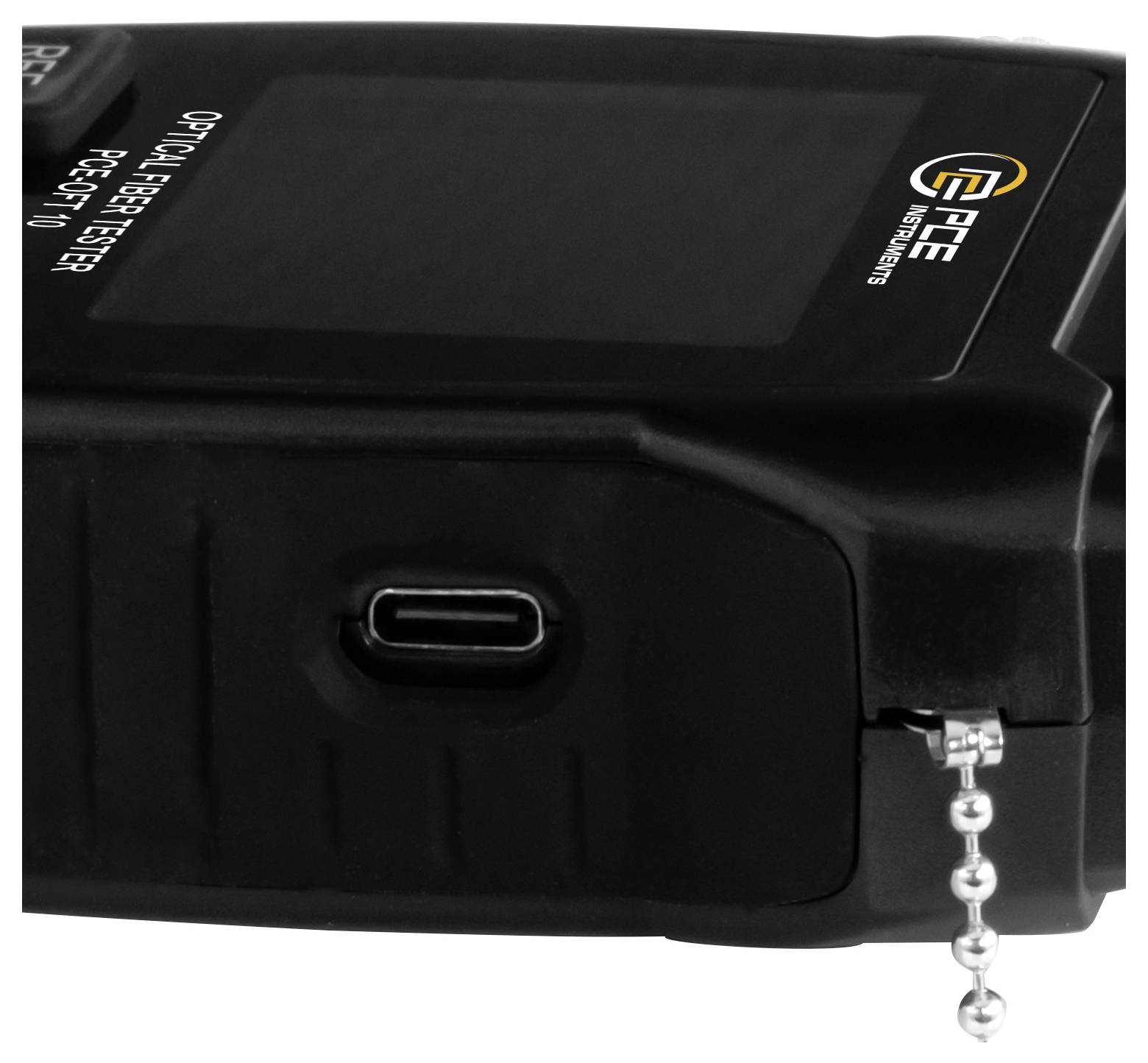

Detailní záběr na černé zařízení EPE Electronics s portem USB-C a tažným řetězkem na přední straně.

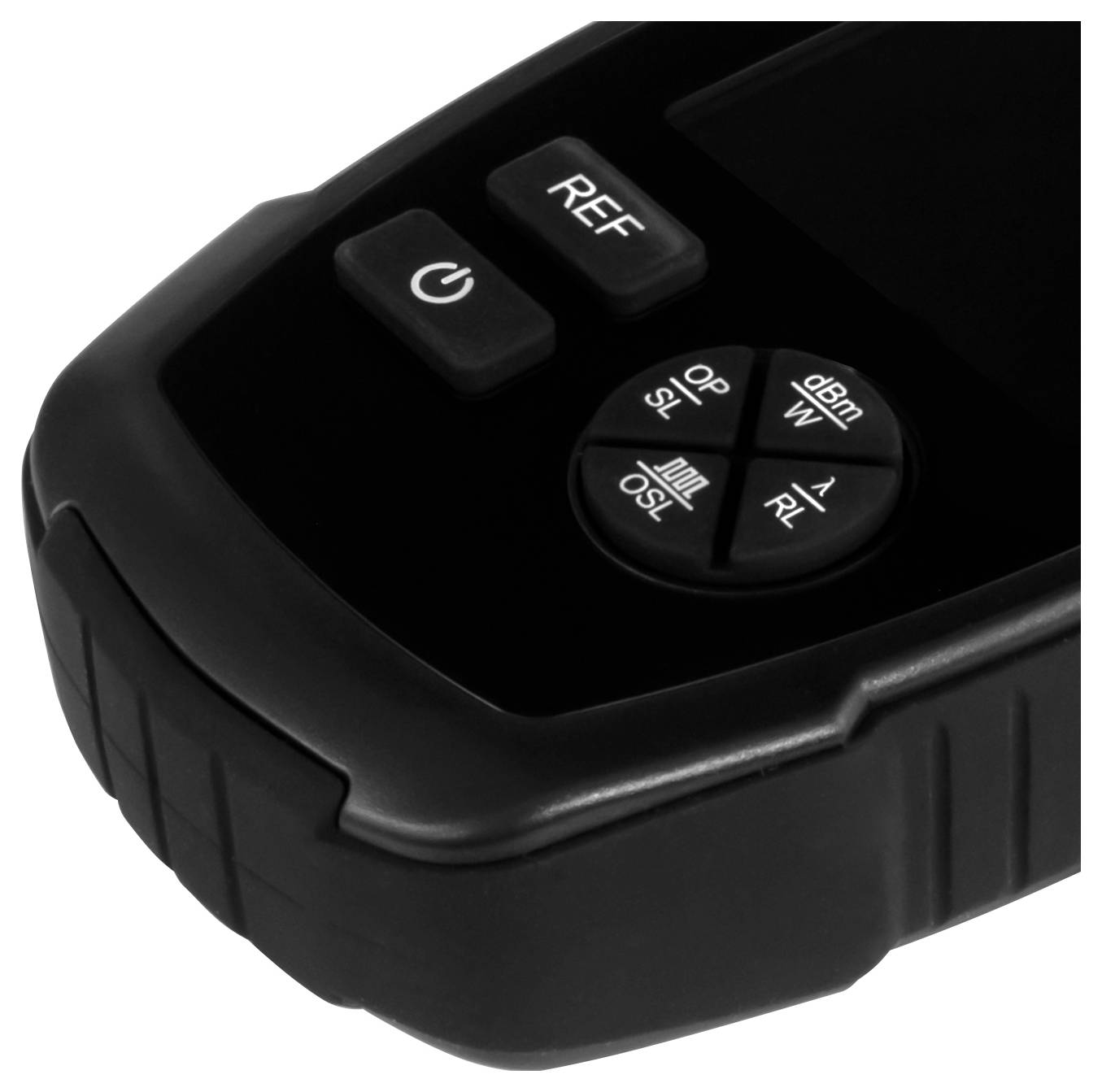

Detailní záběr na černé přenosné zařízení s tlačítkem napájení, tlačítkem "REF" a čtyřsměrným ovládacím panelem označeným pro nastavení nebo režimy.

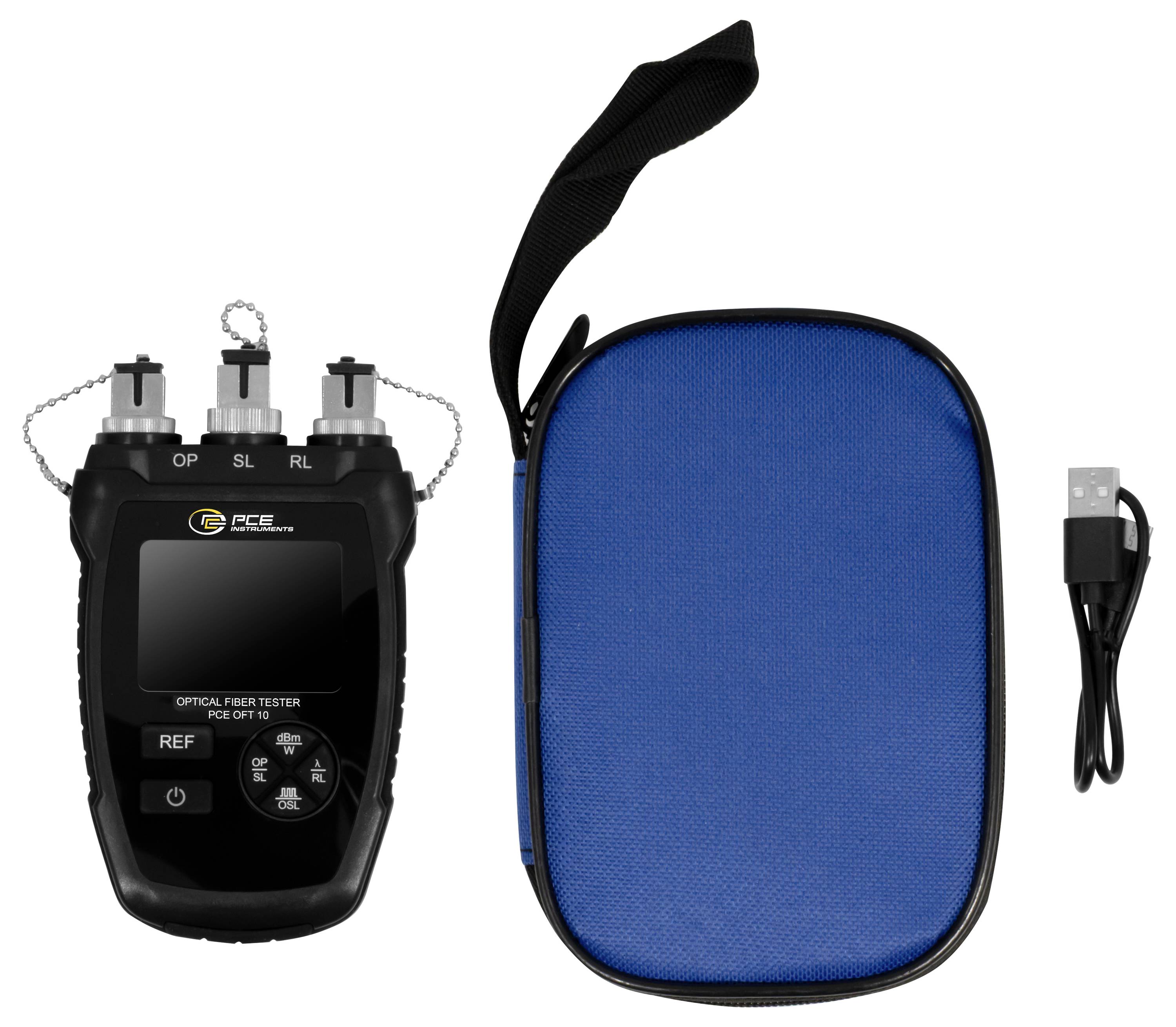

Přenosný optický tester vláken s chráněnými porty, modrý obal na zip a kabel USB na bílém pozadí.

1/7

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 2. 11.

2 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 295,00 Kč / kus)

2 295,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

PCE Instruments LWL-tester PCE-ČASTO 10, rozsah měření -70... 10 dBm rozlišení 0,01 dBm, max. DBm, Hz, NW

Optický měřič výkonu (OP): 850... 1650 nm
Zdroj červeného světla RL (VFL): 650 nm
Optický světelný zdroj (Light Source): 1310, 1550 nm
Nabíjecí rozhraní: USB typ C.
Kompatibilní konektory: FC, SC a ST
Funkce REF pro relativní výkon a omezení vloženého výkonu
Kombinovaná funkce OPM a zdroje světla
Ukazatel nízké kapacity baterie

Technické parametry

Výkon
Rozsah měření: -70 ... 10 dBm
Rozlišení 0,01 dBm
Obecné technické údaje
Jednotky (jednotky) dBm, Hz, NW
Displej s barevným LCD displejem
Velikost displeje 2,3"
Rozhraní USB C
Automatické vypnutí: 30 min
Jazyk menu: Angličtina (US), angličtina (GB)
Stupeň krytí (přístroj) IP20
NAPÁJENÍ 5 V DC (USB-C)
Akumulátor/baterie 1 x 3,7 v 102550, li-Ion akumulátor
Kapacita 1500 mAh
Výkon 5,55 Wh
Provozní podmínky –20 50 °C, 0 ... 90 % RV
Skladovací podmínky -20... 50 °C, 0 ... 90 % RV
Rozměry ( d x š x v) 145 x 90 x 30 mm
Hmotnost: 200 g

Kategorie produktu: tester optických kabelů

hledač vedení - funkce: sledování kabelů
přerušení
identifikace
detekce nepřerušeného kabelu

Displej: LCD

Optický ukazatel: Ano

Rozm.: (d x š x v) 145 x 90 x 30 mm

: bez certifikátu

Hmotnost: 200 g

plocha kabelu: síť

Šířka: 90 mm

V: 30 mm

Délka: 145 mm

Typ: PCE-OFT 10

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3841680 PCE Instruments tester optických kabelů, síť, PCE-OFT 10

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3841680 PCE Instruments tester optických kabelů, síť, PCE-OFT 10

Popis

Optický tester spojuje optický měřič výkonu (OPM), optický zdroj světla a zdroj červeného světla (VFL) v kompaktním měřicím přístroji pro testování spojení optických vláken. Univerzální tester optických vláken umožňuje měření optického výkonu, určení útlumu světla a rychlou lokalizaci poruch a poruch vláken na optických kabelech. Optický tester je vhodný pro instalaci, údržbu a řešení problémů v optických sítích.

Integrovaný optický měřič výkonu (OPM) podporuje vlnové délky od 850 do 1650 nm (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 a 1650 nm) a pokrývá rozsah měření od -70 do +10 dBm. Pomocí funkce REF lze uložit referenční hodnotu, aby bylo možné spolehlivě určit relativní výkon a úbytku vkládaných hodnot.

Optický zdroj světla (Light Source) pracuje s 1310 a 1550 nm a je ideální ideal pro měření útlumu jednovidových skleněných vláken. Díky kombinaci funkce OPM a zdroje světla lze měřit pomocí testeru optických kabelů obzvláště pohodlně. Navíc jsou k dispozici modulační frekvence 270, 1000 a 2000 Hz.

Pro rychlou diagnostiku má tester optických kabelů vestavěný zdroj červeného světla (RL/VFL) s vlnovou délkou 650 nm. Trvalé světlo nebo blikání odhalí poruchy, zlomeniny a vadné konektory u optických kabelů.

Konektory testeru optických vláken pro OPM, zdroj světla a VFL jsou kompatibilní s konektory FC, SC a ST a díky ochranným krytkám jsou chráněny před znečištěním. Integrovaný akumulátor se pohodlně nabíjí přes nabíjecí rozhraní USB typu C. Ukazatel stavu baterie a připojitelné automatické vypnutí po 30 minutách bez obsluhy zajišťují efektivní provoz.

Zkoušečka optických vláken je ideální pro ideal pro servisní a údržbářské práce na sítích FTTH, telekomunikace a datovými sítěmi, ale i pro použití v síťových technikích, elektroinstalatéřech a servisních technikům.
